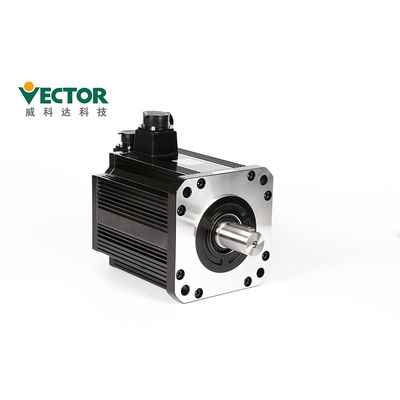

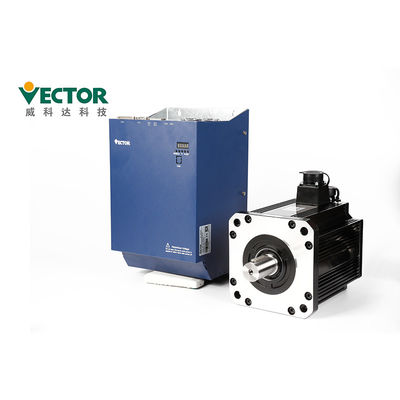

EtherCAT Servo Motion Control System AC Servo Controller for Cardboard Cap Feeder

توضیحات محصول

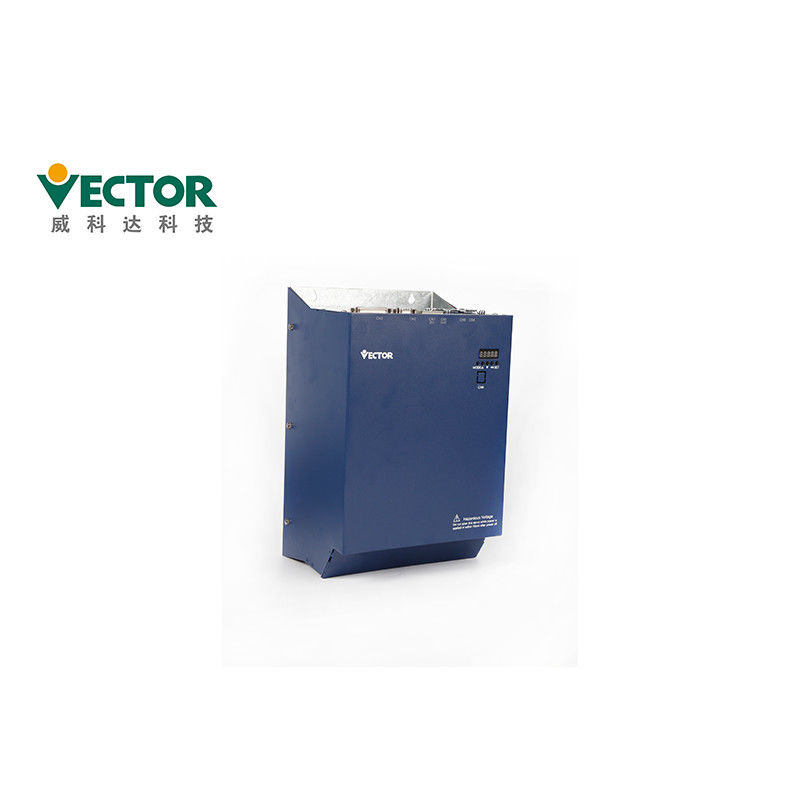

EtherCAT / Canopen Bus Type Servo Amplifier Controller for Cardboard Cap Feeder

تقویت کننده سروو نوع EtherCAT / Canopen

برق AC 380V 4.5KW

سه فاز با رمزگذار مطلق Tamagawa 17 / 23bit ؛

نوع پروتکل ارتباطی Modbus / CANopen / EtherCAT

توضیحات محصولات

نصب و راه اندازی:

the راننده را روی یک سکوی خشک و محکم نصب کنید.تهویه مناسب را حفظ کنید و

اتلاف گرما در هنگام نصب و حفظ زمین خوب.

● لطفا جهت جلوگیری از سو mal عملکرد در جهت مشخص شده نصب کنید.

● هنگام نصب ، لطفاً مطمئن شوید که درایور سروو در حد مشخصی نگهداری شده است

فاصله از سطح داخلی کابینت و سایر دستگاه ها ، در غیر این صورت ممکن است باعث آتش سوزی یا نقص عملکرد شود.

● هنگام نصب ، درهای مکش و اگزوز را مسدود نکنید ، و اجسام خارجی را در داخل محصول قرار ندهید

برای ورود به آن ، در غیر این صورت ممکن است به دلیل پیری اجزای داخلی باعث اختلال در عملکرد یا آتش سوزی شود.

objects اجسام سنگین را روی یا زیر این محصول قرار ندهید زیرا ممکن است منجر به آسیب شود.

● لطفا در محیط زیر نصب کنید:

1. مکان های بدون نور مستقیم خورشید ؛

2. مکانهایی که دمای محیط در محدوده 0 درجه سانتیگراد تا 55 درجه سانتیگراد باشد.

3. رطوبت نسبی در محدوده 0٪ تا 95٪ و بدون تراکم ؛

4. مکان های فاقد قطرات آب ، بخار ، گرد و غبار و گرد و غبار روغنی.

5. مکانهایی که دستگاه گرمای زیاد وجود ندارد.

6. سایت های گاز و مایعات غیر خورنده ، قابل اشتعال ؛

7. پاشیدن آب ، روغن و دارو آسان نیست ؛

8. مکانهایی که در معرض تابش رادیواکتیو قرار ندارند.

9. مکان های قوی و بدون لرزش ؛

10. مکانهایی که هیچ تداخل نویز الکترومغناطیسی وجود ندارد.

اقدامات احتیاطی سیم کشی

● توصیه می شود از یک فاز 220 ولت برای منبع تغذیه اصلی استفاده نکنید ،

که به دلیل کمبود فاز ممکن است به خازن الکترولیتی آسیب برساند.

during در هنگام روشن شدن سیم را عوض نکنید ، در غیر این صورت ممکن است باعث برق گرفتگی یا آسیب شود.

● لطفا سیم کشی یا بازرسی توسط تکنسین های حرفه ای انجام دهید ، در غیر این صورت

ممکن است باعث برق گرفتگی یا خرابی محصول شود.

● لطفا سیم و منبع تغذیه را به دقت تأیید کنید.مدار خروجی

ممکن است به دلیل خطاهای سیم کشی یا اعمال ولتاژهای مختلف ، اتصال کوتاه شود.ترمز کار نمی کند

هنگامی که خطای فوق رخ دهد ، که ممکن است منجر به آسیب مکانیکی یا صدمه شخصی شود.

cable کابل برق ورودی را به ترمینال های U ، V و W متصل نکنید

راندن.در غیر این صورت ، راننده سروو آسیب می بیند.

● هنگام سیم کشی ، کابل برق و کابل سیگنال را از همان لوله عبور ندهید و آنها را بسته بندی نکنید

با یکدیگر.فاصله این دو باید بیش از 30 سانتی متر باشد تا از تداخل جلوگیری شود.

term برای جلوگیری از نشت و کاهش تداخل سیستم ، ترمینال زمینی راننده باید زمین گیر شود ،

و قطر سیم زمین باید برابر یا بالاتر از خط منبع تغذیه باشد.

● هنگام اتصال منبع تغذیه AC و منبع تغذیه DC به واحد سروو ، به ترمینال مشخص شده متصل شوید.

عدم انجام این کار ممکن است منجر به سو mal عملکرد یا آتش سوزی شود.

● برای طول سیم کشی ، خط ورودی دستور تا 3 متر و خط رمزگذار تا 20 متر است.

a از کابل محافظ جفت تابیده برای کابل سیگنال و کابل رمزگذار استفاده کنید و سپر را با یک انتها زمین بزنید.

term پایانه های U ، V ، W درایور و پایانه های U ، V و W موتور آنها باید یکی یکی متصل شوند

با توجه به ناماگر اتصال اشتباه باشد ، موتور نمی تواند به طور عادی کار کند.

products محصولات معمولی گذرگاه DC به مقاومت های حساس به فشار نیاز دارند و سیم کشی آنها ایمن است.

● لطفاً حداقل پس از 5 دقیقه خاموش بودن برق را بررسی کنید.حتی اگر

برق خاموش است ، ممکن است ولتاژ بالا در داخل درایو سروو باقی بماند.بنابراین ، ترمینال برق را لمس نکنید

ظرف 5 دقیقه پس از خاموش شدن برق ، در غیر این صورت ممکن است باعث برق گرفتگی شود.

● برق را مرتباً روشن / خاموش نکنید.لطفاً در صورت روشن / خاموش کردن مداوم برق ، لازم است

آن را 1 یا کمتر در 1 دقیقه کنترل کنید.از آنجا که بخش منبع تغذیه درایور سروو دارای یک خازن است ، یک شارژ بزرگ است

جریان (زمان شارژ 0.2 ثانیه) در جریان منبع تغذیه روشن / خاموش جریان می یابد.بنابراین ، اگر برق روشن / خاموش شود

غالباً ، عملکرد اجزای اصلی مدار درون درایور سروو کاهش می یابد.

when در هنگام شل بودن پیچ های بلوک ترمینال یا شل بودن کابل ، برق را وارد نکنید.در غیر این صورت ممکن است باعث آتش سوزی شود.

measures اقدامات محافظتی مناسب را در مکان های زیر انجام دهید ، در غیر این صورت ممکن است دستگاه آسیب ببیند:

1- مکانهایی که به دلیل الکتریسیته ساکن باعث تداخل می شوند.

2. مکانی که یک میدان الکتریکی قوی یا یک میدان مغناطیسی قوی تولید کند.

3. مکانهایی که ممکن است تابش تابش وجود داشته باشد.

4. مکانی با سیم برق نزدیک.

تجهیزات جانبی:

	نام لوازم جانبی	تصویر
قطعات یدکی Satandard	ترمینال برق		با درایو ساختار E1 ، E2 سازگار شوید
	پلاگین رمزگذار Cn3		دوشاخه رمزگذار در سمت راننده
	پلاگین ترمینال کنترل Cn4		پایانه های سیگنال ورودی / خروجی ، سیم کشی کاربر
	خط اتصال رمزگذار		طبق استاندارد مشتری ، طول استاندارد کابل 3 ، 5 ، 8 ، 10 ، 13 ، 15 متر است نیاز دارد اتصال مستقل ارائه دهید
	خط قدرت		طبق استاندارد مشتری ، طول استاندارد کابل 3 ، 5 ، 8 ، 10 ، 13 ، 15 متر است نیاز دارد اتصال مستقل ارائه دهید
	خط نظارت بر درایو		نرم افزار را برای نظارت از راه دور و به روزرسانی میان افزار متصل و تنظیم کنید
خرید قطعات یدکی	کابل آداپتور USB به RS232		در صورت لزوم ، خرید خود را انجام دهید
	خط ارتباطی اترنت		در صورت لزوم ، خرید خود را انجام دهید

بسته بندی:

زمان تحویل و راه حمل و نقل

1. برای سفارشات کوچک ، ما همیشه می توانیم ظرف 1 هفته تحویل دهیم.

2. محصولات ما را می توان از طریق هوا ، زمین یا دریا حمل کرد.

مشخص می کند:

1. CE (استاندارد ایمنی اتحادیه اروپا) ؛
2. IEC / EN61800-5-1: 2007 (الزامات ایمنی برای برق ، حرارت و انرژی در بخش 5-1 از

سیستم راننده برقی با سرعت متغیر) ، مطابق با استاندارد ملی GB12668.501-2013 ؛

3 ، IEC / EN61800-3: 2004 + A1 (کنترل سرعت سیستم راننده برقی قسمت 3 سازگاری الکترومغناطیسی

استانداردها و روشهای آزمون خاص آن) ، مطابق با استاندارد ملی GB12668.3-2012.
