1 کیلو وات 2000 دور در دقیقه سیستم کنترل سروو AC با افزایش پالس 2500
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Vector |
| گواهی: | CE |
| شماره مدل: | VEC-VC-00623H-ME / 130ME-00120A23-MF2M |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 کیت |
|---|---|
| قیمت: | USD 300-450 / kit |
| جزئیات بسته بندی: | 280 * 208 * 78 میلی متر |
| زمان تحویل: | 3-5 روز کاری |
| شرایط پرداخت: | T / T ، Western Union ، L / C |
| قابلیت ارائه: | 500 کیت در ماه |
|
اطلاعات تکمیلی |
|||
| ولتاژ: | 220 ولت | قدرت: | 1kw |
|---|---|---|---|
| دارای امتیاز فعلی: | 6A | دارای سرعت: | 2000 دور در دقیقه |
| Torgue دارای رتبه: | 4.77 نیوتن متر | فاز: | 3 مرحله |
| اندازه فلنج موتور: | 130 میلی متر | پروتکل های ارتباطی: | Modbus / CANopen / EtherCAT |
| مدل: | VEC-VC-00623H-ME / 130ME-00120A23-MF2M | کاربرد: | دستگاه بسته بندی اتوماتیک |
| برجسته کردن: | 1KW سیستم کنترل سروو AC,2000 دور در دقیقه سیستم کنترل سروو AC |
||
توضیحات محصول

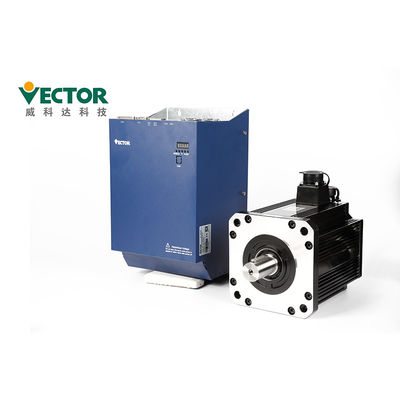

سروو موتور درایو 1KW 2000 دور در دقیقه Servo برای دستگاه بسته بندی خودکار
سیستم سروو برای دستگاه بسته بندی خودکار
برق AC 220 ولت 1 کیلو وات
سه فاز با 2500 پالس افزایشی + رمزگذار هال ؛
نوع پروتکل ارتباطی Modbus / CANopen / EtherCAT
توضیحات محصولات
| محصولات | کیت سیستم کاملاً سروو |
| نام تجاری | بردار |
| شماره مدل | VEC-VC-00623H-ME / 130ME-00120A23-MF2M |
| قدرت | 1 کیلو وات |
| ولتاژ | 220 ولت |
| فاز | سه فاز |
| سرعت رتبه بندی شده | 2000 دور در دقیقه |
| جریان دارای امتیاز | 6A |
| Torgue دارای رتبه | 4.77 نیوتن متر |
| پروتکل های ارتباطی | Modbus / CANopen / EtherCAT |
| ولتاژ | حالت کنترل | تصحیح کامل کنترل تک فاز / سه فاز مدولاسیون SVPWM |
| رمزگذار | بازخورد رمزگذار | پالس 2500 افزایشی + رمزگذار هال ؛ پالس 2500 افزایشی رمزگذار مطلق Tamagawa 17bit؛ رمزگذار مطلق 23 بیتی تاماگاوا ؛ رمزگذار مطلق 24 بیتی نیکون؛ |
| ورودی فرمان پالس | نوع نبض | ورودی دیفرانسیل ، جمع کننده باز |
| محدوده فرکانس | ورودی دیفرانسیل: 0-500 کیلوهرتز ، عرض پالس بیشتر از 1us جمع کننده باز: 0-300kHz ، عرض پالس بیشتر از 2.5us |
|
| حالت نبض | نبض + جهتمزایای AB؛CW + CCW ؛ | |
| ورودی آنالوگ | محدوده ولتاژ | -10 ولت تا 10 ولت |
| امپدانس ورودی | 10kΩ | |
| حداکثر فرکانس | 1.5 کیلوهرتز | |
| نوع رابط DI / DO | NPN / PNP | |
| نوع پروتکل ارتباطی | Modbus / CANopen / EtherCAT | |
| ورودی دیجیتال | درایو ، تنظیم مجدد درایو ، سوییچ فرمان گشتاور A / B ، فرمان گشتاور را معکوس کنید فعال کردن ، سوئیچ گشتاور Forward Limit A / B ، سوئیچ گشتاور منفی A / B ، سوییچ جلو سوئیچ محدودیت سرعت A / B ، سوئیچ A / B محدودیت سرعت منفی ، دویدن به جلو ، دویدن معکوس ، سرعت فعال کردن معکوس فرمان ، کلید اصلی منبع اصلی سرعت A / B ، فعال کردن سرعت متوقف کردن ، موقعیت پاک کردن شمارش ، حالت سرعت صفر ثابت ، انتخاب سرعت چند سرعته 0 ، انتخاب سرعت چند سرعته 1 ، انتخاب سرعت چند سرعته 2 ، انتخاب سرعت چند سرعته 3 ، دستور موقعیت ممنوع ، فرمان موقعیت معکوس ، فرمان پالس ممنوع ، نسبت دنده الکترونیکی سوئیچ 1 ، خطای موقعیت پاک کردن ، بازگشت به صفر ، شروع موقعیت چند بخشی ، انتخاب موقعیت چند بخشی 0 ، انتخاب موقعیت چند بخشی 1 ، چند بخشی انتخاب موقعیت 2 ، انتخاب موقعیت چند بخشی 3 ، جهت موقعیت چند بخش انتخاب ، ورودی سوئیچ مبدأ صفر ، پالس xy و برنامه ریزی موقعیت داخلی سوئیچینگ ، سوئیچ حالت کنترل 0 ، سوئیچ حالت کنترل 1 ، قطع ثابت را ثابت کنید ورودی ، لغو قطع ثابت ، ثابت طول قطع ، اولین مجموعه از مجموعه دوم سوئیچ افزایش ، خطای تنظیم مجدد ، سوئیچ حد مثبت در حالت موقعیت ، سوئیچ حد معکوس در حالت موقعیت ، حلقه باز و بسته در حالت حلقه بسته کامل ، سوئیچ نسبت دنده الکترونیکی 2 ، ورودی بیش از حد موتور ، ورودی توقف اضطراری ، روشن کردن ماشه داخلی ، مجموعه ماشه داخلی ، پالس شمارشگر شمارنده داخلی ، پاک کردن شمارنده داخلی ، حالت سرعت حالت بروزرسانی بالا سیگنال ، حالت سرعت حالت بارگیری سیگنال پایین ، تصحیح خودکار رانش صفر AI. |
|
| خروجی دیجیتال | درایور فعال است ، رسیدن به سرعت ، کاهش سرعت ، افزایش سرعت ، سرعت صفر ، سرعت بیش از حد محدودیت ، چرخش به جلو ، چرخش معکوس ، خروجی خطا ، محدودیت سرعت جلو در حالت گشتاور ، حالت گشتاور در محدودیت سرعت منفی ، در حالت گشتاور ، موقعیت به پایان می رسد ، موقعیت نزدیک به خروجی است ، بازگشت صفر به پایان رسیده است ، خطای موقعیت نیز بسیار است بزرگ ، خروجی توسط طول ثابت قطع می شود ، خروجی حد نرم افزار خروجی است ، خروجی ترمز است فرمان ورودی معتبر است ، اغلب خاموش ، همیشه روشن ، محدودیت گشتاور خروجی ، گشتاور ورود ، وضعیت ماشه داخلی ، تعداد شمارشگر داخلی می رسد ، سرعت سازگار است ، نبض دستور موقعیت خروجی صفر است |
|
جزئیات مربوط به سروو درایو ، نحوه انتخاب مدل درایو سروو و انجام نصب؟
این پنل شامل 5 دکمه و 5 لوله دیجیتال است.
توابع کلی پنج دکمه در جدول زیر نشان داده شده است.
| نام کلید | عملکرد کلیدی |
| حالت | سوئیچ حالت ، به فهرست قبلی برگردید |
| add (اضافه کردن) | مقدار بیت چشمک زن لوله دیجیتال LED را افزایش دهید |
| ▼ (دسامبر) | مقدار رقمی چشمک زن لوله دیجیتال LED را کاهش دهید |
| ◄◄(تغییر مکان) | لوله LED چشمک زن را به سمت چپ حرکت می دهد.مقدار بالای داده را بررسی می کند بیش از 5 بیتتنظیم مجدد خطا ؛ عملکرد Fn را اجرا کنید |
| تنظیم | مقادیر پارامتر را بخوانید / بنویسید |
نصب و راه اندازی:
the راننده را روی یک سکوی خشک و محکم نصب کنید.تهویه مناسب را حفظ کنید و
اتلاف گرما در هنگام نصب و حفظ زمین خوب.
● لطفا جهت جلوگیری از سو mal عملکرد در جهت مشخص شده نصب کنید.
● هنگام نصب ، اطمینان حاصل کنید که درایور سروو در حد مشخصی نگهداری شده است
فاصله از سطح داخلی کابینت و سایر دستگاه ها ، در غیر این صورت ممکن است باعث آتش سوزی یا نقص عملکرد شود.
| نصب و راه اندازی محیط الزامات |
فشار جو | 86 86 106kPa |
| رطوبت Mbient | 0 ~ 55 | |
| دمای محیط | 0 ~ 90٪ RH | |
| امتیاز IP | IP20 | |
| لرزش | 0 ~ 4.9m / s ^ 2 |
تجهیزات جانبی:
| نام لوازم جانبی | تصویر | ||
| قطعات یدکی Satandard | ترمینال برق | |
با درایو ساختار E1 ، E2 سازگار شوید |
| پلاگین رمزگذار Cn3 | دوشاخه رمزگذار در سمت راننده | ||
| پلاگین ترمینال کنترل Cn4 | پایانه های سیگنال ورودی / خروجی ، سیم کشی کاربر | ||
| خط اتصال رمزگذار | طبق استاندارد مشتری ، طول استاندارد کابل 3 ، 5 ، 8 ، 10 ، 13 ، 15 متر است نیاز دارد اتصال مستقل ارائه دهید |
||
| خط قدرت | طبق استاندارد مشتری ، طول استاندارد کابل 3 ، 5 ، 8 ، 10 ، 13 ، 15 متر است نیاز دارد اتصال مستقل ارائه دهید |
||
| خط نظارت بر درایو | نرم افزار را برای نظارت از راه دور و به روزرسانی میان افزار متصل و تنظیم کنید | ||
| خرید قطعات یدکی | کابل آداپتور USB به RS232 | در صورت لزوم ، خرید خود را انجام دهید | |
| خط ارتباطی اترنت | در صورت لزوم ، خرید خود را انجام دهید |
بسته بندی:
| جزئیات بسته بندی Servo Drive | |||||
| محصولات | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctnاندازه | 280 * 208 * 78 | 112 280 * 208 * | 375 * 290 * 155 | 288 440 * 296 * | 510 * 305 * 325 |
| جزئیات بسته بندی کنترل کننده حرکت | |||||
| محصولات | VA Motion | گسترش VA | VE Motion | VE Expansion (32) | VE Expansion (76) |
| Ctnاندازه | 78 * 165 * 165 | 127 * 75 * 70 | 69 * 128 * 128 | 78 * 176 * 164 | 786 316 * 164 * |
زمان تحویل و راه حمل و نقل
| تعداد | 1-5 کیت | 50-100 کیت | 200-500 کیت |
| زمان تحویل | در 3 روز | 5-10 روز | 15-25 روز |
1. برای سفارشات کوچک ، ما همیشه می توانیم ظرف 1 هفته تحویل دهیم.
2. محصولات ما را می توان از طریق هوا ، زمین یا دریا حمل کرد.
تعیین کننده ها:
1. CE (استاندارد ایمنی اتحادیه اروپا) ؛
2. IEC / EN61800-5-1: 2007 (الزامات ایمنی برای برق ، حرارت و انرژی در بخش 5-1 از
سیستم راننده برقی با سرعت متغیر) ، مطابق با استاندارد ملی GB12668.501-2013 ؛
3 ، IEC / EN61800-3: 2004 + A1 (کنترل سرعت سیستم راننده برقی قسمت 3 سازگاری الکترومغناطیسی
استانداردها و روشهای آزمون خاص آن) ، مطابق با استاندارد ملی GB12668.3-2012.
