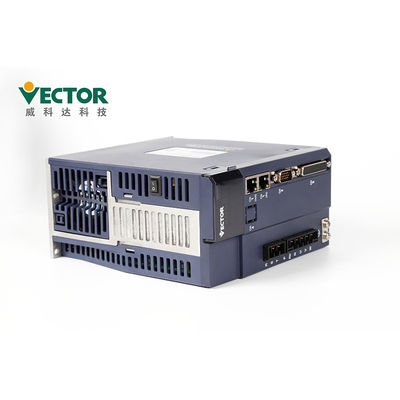

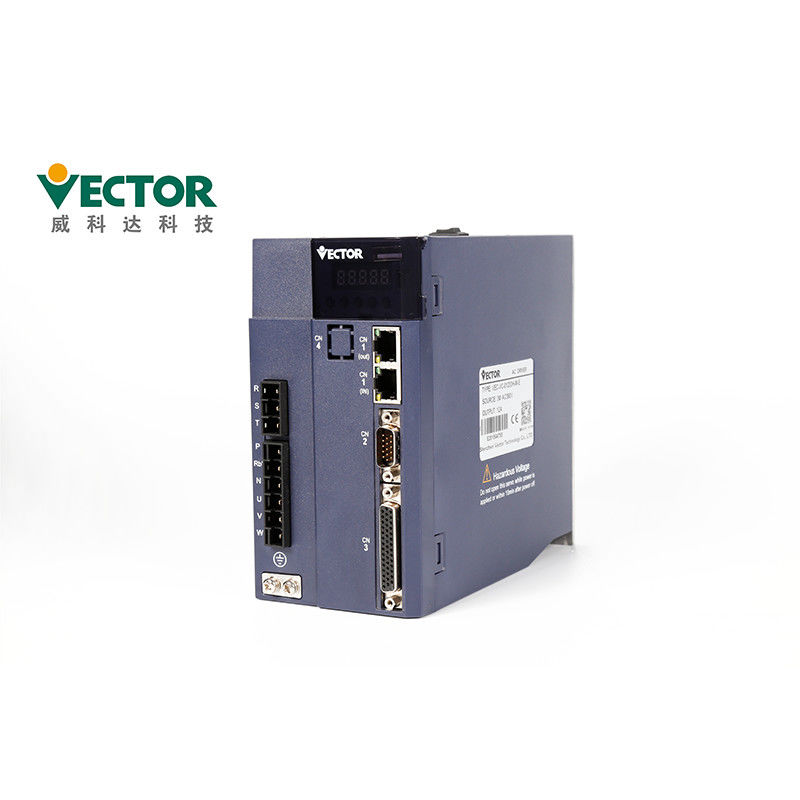

سروو درایو جهانی 3kw AC 220V با سرعت بالا برای ماشین نساجی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Vector |
| گواهی: | CE |
| شماره مدل: | VEC-VC-01223HC-ME |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 کیت |
|---|---|
| قیمت: | To Be Discussed |
| جزئیات بسته بندی: | 280 * 208 * 78 میلی متر ، 375 * 290 * 155 میلی متر |
| زمان تحویل: | 3-5 روز کاری |
| شرایط پرداخت: | T / T ، Western Union ، L / C |
| قابلیت ارائه: | 500 کیت در ماه |
|
اطلاعات تکمیلی |
|||
| ولتاژ: | 220 ولت | قدرت: | 3KW |
|---|---|---|---|
| فاز: | تک فاز | پروتکل های ارتباطی: | CanOpen / Ethercat / Modbus |
| رمزگذار: | پالس 2500 افزایشی + رمزگذار هال ؛ | دارای امتیاز فعلی: | 12A |
| ورودی خروجی: | نبض / آنالوگ | حالت کنترل: | گشتاور / مکان / سرعت |
| کاربرد: | دستگاه نساجی | نام محصول: | درایو موتور سروو AC برای ماشین نساجی |
| برجسته کردن: | سروو درایو 3 کیلووات,درایو سروو جهانی 220 ولت درایو,درایو موتور سروو 3 کیلو وات |
||
توضیحات محصول
سروو موتور AC ، سروو درایو 380 ولت 5.5 کیلو وات برای دستگاه قالب گیری درپوش مقوایی
سروو درایو برای ماشین قالب گیری درپوش مقوایی
برق AC 65.5KW
تک فاز / سه فاز 380 ولت
Modbus / CanOpen / EtherCAT
مکان / سرعت / حالت کنترل گشتاور
پالس 2500 افزایشی + رمزگذار هال ؛
توضیحات محصولات
| نام محصول | درایو موتور سروو AC برای ماشین نساجی |
| نام تجاری | بردار |
| شماره مدل | VEC-VC-01223HC-ME |
| قدرت | 3 کیلو وات |
| ورودی خروجی | نبض / آنالوگ |
| ولتاژ | 220 ولت |
| فاز | تک فاز / سه فاز |
| جریان دارای امتیاز | 12A |
| پروتکل های ارتباطی | Modbus / CanOpen / EtherCAT |
| رمزگذار | پالس 2500 افزایشی + رمزگذار هال ؛ |
| ورودی دیجیتال | درایو ، تنظیم مجدد درایو ، سوییچ فرمان گشتاور A / B ، فرمان گشتاور را معکوس کنید فعال کردن ، سوئیچ گشتاور Forward Limit A / B ، سوئیچ گشتاور منفی A / B ، سوییچ جلو سوئیچ محدودیت سرعت A / B ، سوئیچ A / B محدودیت سرعت منفی ، دویدن به جلو ، دویدن معکوس ، سرعت فعال کردن معکوس فرمان ، کلید اصلی منبع اصلی سرعت A / B ، فعال کردن سرعت متوقف کردن ، موقعیت پاک کردن شمارش ، حالت سرعت صفر ثابت ، انتخاب سرعت چند سرعته 0 ، انتخاب سرعت چند سرعته 1 ، انتخاب سرعت چند سرعته 2 ، انتخاب سرعت چند سرعته 3 ، دستور موقعیت ممنوع ، فرمان موقعیت معکوس ، فرمان پالس ممنوع ، نسبت دنده الکترونیکی سوئیچ 1 ، خطای موقعیت پاک کردن ، بازگشت به صفر ، شروع موقعیت چند بخشی ، انتخاب موقعیت چند بخشی 0 ، انتخاب موقعیت چند بخشی 1 ، چند بخشی انتخاب موقعیت 2 ، انتخاب موقعیت چند بخشی 3 ، جهت موقعیت چند بخش انتخاب ، ورودی سوئیچ مبدأ صفر ، پالس xy و برنامه ریزی موقعیت داخلی سوئیچینگ ، سوئیچ حالت کنترل 0 ، سوئیچ حالت کنترل 1 ، قطع ثابت را ثابت کنید ورودی ، لغو قطع ثابت ، ثابت طول قطع ، اولین مجموعه از مجموعه دوم سوئیچ افزایش ، خطای تنظیم مجدد ، سوئیچ حد مثبت در حالت موقعیت ، سوئیچ حد معکوس در حالت موقعیت ، حلقه باز و بسته در حالت حلقه بسته کامل ، سوئیچ نسبت دنده الکترونیکی 2 ، ورودی بیش از حد موتور ، ورودی توقف اضطراری ، روشن کردن ماشه داخلی ، مجموعه ماشه داخلی ، پالس شمارشگر شمارنده داخلی ، پاک کردن شمارنده داخلی ، حالت سرعت حالت بروزرسانی بالا سیگنال ، حالت سرعت حالت بارگیری سیگنال پایین ، تصحیح خودکار رانش صفر AI. |
|
| خروجی دیجیتال | درایور فعال است ، رسیدن به سرعت ، کاهش سرعت ، افزایش سرعت ، سرعت صفر ، سرعت بیش از حد محدودیت ، چرخش به جلو ، چرخش معکوس ، خروجی خطا ، محدودیت سرعت جلو در حالت گشتاور ، حالت گشتاور در محدودیت سرعت منفی ، در حالت گشتاور ، موقعیت به پایان می رسد ، موقعیت نزدیک به خروجی است ، بازگشت صفر به پایان رسیده است ، خطای موقعیت نیز بسیار است بزرگ ، خروجی توسط طول ثابت قطع می شود ، خروجی حد نرم افزار خروجی است ، خروجی ترمز است فرمان ورودی معتبر است ، اغلب خاموش ، همیشه روشن ، محدودیت گشتاور خروجی ، گشتاور ورود ، وضعیت ماشه داخلی ، تعداد شمارشگر داخلی می رسد ، سرعت سازگار است ، نبض دستور موقعیت خروجی صفر است |
|
اقدامات احتیاطی نصب
| نصب و راه اندازی محیط الزامات |
فشار جو | 86 86 106kPa |
| رطوبت Mbient | 0 ~ 55 | |
| دمای محیط | 0 ~ 90٪ RH | |
| امتیاز IP | IP20 | |
| لرزش | 0 ~ 4.9m / s ^ 2 |
این پنل شامل 8 دکمه و 5 لوله دیجیتال است.از 8 دکمه فقط 5 عدد قابل استفاده است و
3 دکمه باقی مانده رزرو شده است.توابع کلی پنج دکمه در جدول زیر نشان داده شده است.
| نام کلید | عملکرد کلیدی |
| PAR / ALM | سوئیچ حالت ، به فهرست قبلی برگردید |
| add (اضافه کردن) | مقدار بیت چشمک زن لوله دیجیتال LED را افزایش دهید |
| ▼ (دسامبر) | مقدار رقمی چشمک زن لوله دیجیتال LED را کاهش دهید |
| STOP / RST | لوله LED چشمک زن را به سمت چپ حرکت می دهد.مقدار بالای داده را بررسی می کند بیش از 5 بیتتنظیم مجدد خطا ؛ عملکرد Fn را اجرا کنید |
| RD / WT | مقادیر پارامتر را بخوانید / بنویسید ؛ وارد صفحه fn شوید |
اقدامات احتیاطی سیم کشی
● توصیه می شود از یک فاز 220 ولت برای منبع تغذیه اصلی استفاده نکنید ،
که به دلیل کمبود فاز ممکن است به خازن الکترولیتی آسیب برساند.
during در هنگام روشن کردن سیم را عوض نکنید ، در غیر این صورت ممکن است باعث برق شود
شوک یا آسیب دیدگی
● لطفا سیم کشی یا بازرسی توسط تکنسین های حرفه ای انجام دهید ، در غیر این صورت
ممکن است باعث برق گرفتگی یا خرابی محصول شود.
● لطفا سیم و منبع تغذیه را به دقت تأیید کنید.مدار خروجی ممکن است به دلیل اتصال کوتاه باشد
خطاهای سیم کشی یا اعمال ولتاژهای مختلف.هنگام بروز خطای بالا ترمز کار نمی کند ،
که ممکن است منجر به آسیب مکانیکی یا صدمه شخصی شود.
cable کابل برق ورودی را به ترمینال های U ، V و W متصل نکنید
راندن.در غیر این صورت ، راننده سروو آسیب می بیند.
● هنگام سیم کشی ، کابل برق و کابل سیگنال را از همان لوله عبور ندهید و بسته بندی نکنید
آنها را با همفاصله این دو باید بیش از 30 سانتی متر باشد تا از تداخل جلوگیری شود.
term برای جلوگیری از نشت و کاهش تداخل سیستم ، ترمینال زمینی راننده باید زمین گیر شود ،
و قطر سیم زمین باید برابر یا بالاتر از خط منبع تغذیه باشد.
● هنگام اتصال منبع تغذیه AC و منبع تغذیه DC به واحد سروو ، به موارد مشخص شده متصل شوید
پایانه.عدم انجام این کار ممکن است منجر به سو mal عملکرد یا آتش سوزی شود.
● برای طول سیم کشی ، خط ورودی دستور تا 3 متر و رمزگذار است
خط تا 20 متر است.
● برای کابل سیگنال و کابل رمزگذار از یک کابل محافظ پیچ خورده استفاده کنید ، و
سپر را با یک انتهای واحد زمین بزنید.
term پایانه های U ، V ، W راننده و پایانه های U ، V و W موتور باید یکی یکی متصل شوند
با توجه به ناماگر اتصال اشتباه باشد ، موتور نمی تواند به طور عادی کار کند.
products محصولات معمولی باس DC به مقاومت های حساس به فشار و سیم کشی نیاز دارند
امن است
● لطفاً حداقل پس از 5 دقیقه خاموش بودن برق را بررسی کنید.حتی اگر برق خاموش باشد ، ولتاژ بالا
ممکن است درون درایو سروو باقی بماند.بنابراین ، ظرف 5 دقیقه پس از قطع شدن برق ، ترمینال برق را لمس نکنید
خاموش است ، در غیر این صورت ممکن است باعث برق گرفتگی شود.
● برق را مرتباً روشن / خاموش نکنید.هنگامی که لازم است
به طور مداوم برق را روشن / خاموش کنید ، لطفاً آن را 1 دقیقه یا کمتر کنترل کنید.از آنجا که بخش منبع تغذیه
درایور سروو دارای یک خازن است ، جریان شارژ بزرگ (زمان شارژ 0.2 ثانیه) در هنگام روشن / خاموش جریان می یابد
منبع تغذیهبنابراین ، اگر برق به طور مکرر روشن / خاموش باشد ، عملکرد اجزای اصلی مدار است
در داخل راننده سروو تخریب می شود.
when در هنگام شل بودن پیچ های بلوک ترمینال یا خاموش بودن کابل ، برق را وارد نکنید
سستدر غیر این صورت ممکن است باعث آتش سوزی شود.
. در غیر این صورت اقدامات محافظتی مناسب را در مکان های زیر انجام دهید
دستگاه ممکن است آسیب ببیند:
1- مکانهایی که به دلیل الکتریسیته ساکن باعث تداخل می شوند.
2. مکانی که یک میدان الکتریکی قوی یا یک میدان مغناطیسی قوی تولید کند.
3. مکانهایی که ممکن است تابش تابش وجود داشته باشد.
4. مکانی با سیم برق نزدیک.
اقدامات احتیاطی نگهداری و بازرسی
while در هنگام روشن بودن سیم را عوض نکنید ، در غیر این صورت ممکن است باعث برق گرفتگی یا آسیب شود.
● لطفا سیم کشی یا بازرسی توسط تکنسین های حرفه ای انجام دهید ، در غیر این صورت
ممکن است باعث برق گرفتگی یا خرابی محصول شود.
● لطفاً حداقل پس از 5 دقیقه خاموش شدن برق را بررسی کنید.حتی اگر برق خاموش باشد ،
ولتاژ بالا ممکن است در داخل درایو سروو باقی بماند.بنابراین ، ترمینال برق درون را لمس نکنید
5 دقیقه پس از خاموش شدن برق ، در غیر این صورت ممکن است باعث برق گرفتگی شود.
● هنگام جایگزینی درایو سروو ، لطفاً از پارامترهای کاربر درایور سروو نسخه پشتیبان تهیه کنید تا قبلاً جایگزین شوند
جایگزینی و انتقال پشتیبان به درایو سروو جدید ، و سپس عملیات را دوباره راه اندازی کنید ،
در غیر این صورت ممکن است دستگاه آسیب ببیند.
تجهیزات جانبی:
| نام لوازم جانبی | تصویر | ||
| قطعات یدکی Satandard | ترمینال برق | |
با درایو ساختار E1 ، E2 سازگار شوید |
| پلاگین رمزگذار Cn3 | دوشاخه رمزگذار در سمت راننده | ||
| پلاگین ترمینال کنترل Cn4 | پایانه های سیگنال ورودی / خروجی ، سیم کشی کاربر | ||
| خط اتصال رمزگذار | طبق استاندارد مشتری ، طول استاندارد کابل 3 ، 5 ، 8 ، 10 ، 13 ، 15 متر است نیاز دارد اتصال مستقل ارائه دهید |
||
| خط قدرت | طبق استاندارد مشتری ، طول استاندارد کابل 3 ، 5 ، 8 ، 10 ، 13 ، 15 متر است نیاز دارد اتصال مستقل ارائه دهید |
||
| خط نظارت بر درایو | نرم افزار را برای نظارت از راه دور و به روزرسانی میان افزار متصل و تنظیم کنید | ||
| خرید قطعات یدکی | کابل آداپتور USB به RS232 | در صورت لزوم ، خرید خود را انجام دهید | |
| خط ارتباطی اترنت | در صورت لزوم ، خرید خود را انجام دهید |
گواهینامه ها
1. CE (استاندارد ایمنی اتحادیه اروپا) ؛
2. IEC / EN61800-5-1: 2007 (الزامات ایمنی برای برق ، حرارت و انرژی در بخش 5-1 از
سیستم راننده برقی با سرعت متغیر) ، مطابق با استاندارد ملی GB12668.501-2013 ؛
3 ، IEC / EN61800-3: 2004 + A1 (کنترل سرعت سیستم راننده برقی قسمت 3 سازگاری الکترومغناطیسی
استانداردها و روشهای آزمون خاص آن) ، مطابق با استاندارد ملی GB12668.3-2012.
بررسی کیفیت:
چهار بار تست تولید
دو بار 24 ساعت تست
100 ection بازرسی قبل از حمل و نقل
زمان تحویل و راه حمل و نقل
1. برای سفارشات کوچک ، ما همیشه می توانیم ظرف 1 هفته تحویل دهیم.
2. محصولات ما را می توان از طریق هوا ، زمین یا دریا حمل کرد.
| جزئیات بسته بندی Servo Drive | |||
| محصولات | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) |
| Ctnاندازه | 280 * 208 * 78 | 112 280 * 208 * | 375 * 290 * 155 |
