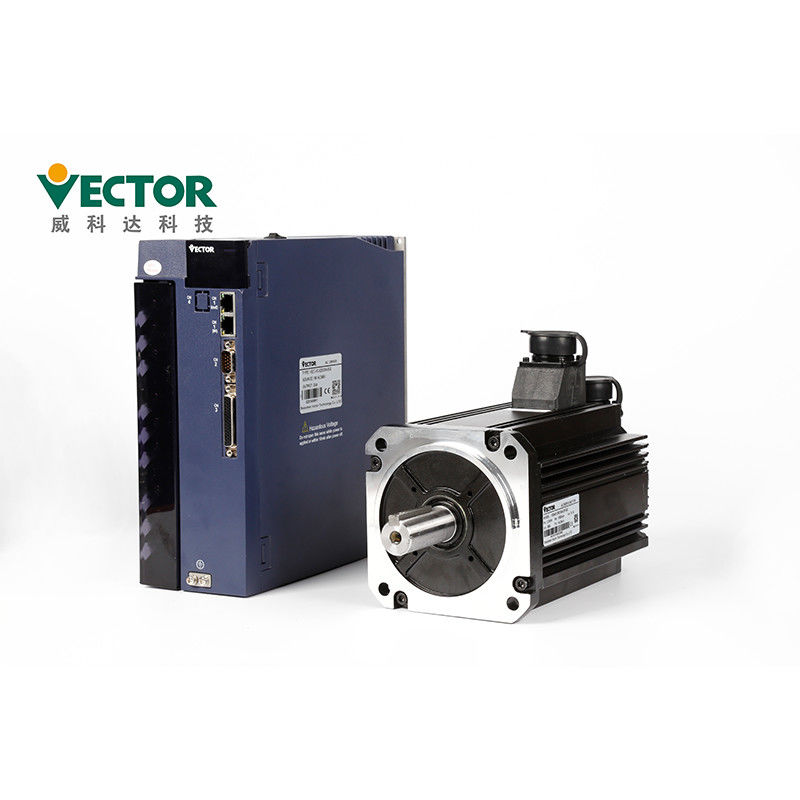

کیت سروو کنترل از راه دور Asynchronous 2000rpm برای دستگاه چاپ

2000rpm درایو سروو موتور سه فاز ناهمزمان برای دستگاه چاپ

کیت سیستم سروو

محدوده قدرت 200W-110KW را پوشش می دهد

تک / سه فاز 200 ولت / 400 ولت

Modbus / CanOpen / EtherCAT

2500 خط افزایشی + رمزگذار هال ؛

توضیحات محصولات

این پنل شامل 8 دکمه و 5 لوله دیجیتال است.از 5 دکمه فقط 5 عدد و بقیه قابل استفاده هستند

3 دکمه رزرو شده است.توابع کلی پنج دکمه در جدول زیر نشان داده شده است.

شرح سروو - در مورد سروو درایو ، نحوه انتخاب مدل درایو سروو و نصب بر روی آن؟

the راننده را روی یک سکوی خشک و محکم نصب کنید.تهویه مناسب را حفظ کنید و

اتلاف گرما در هنگام نصب و حفظ زمین خوب.

● لطفا جهت جلوگیری از سو mal عملکرد در جهت مشخص شده نصب کنید.

● هنگام نصب ، لطفاً مطمئن شوید که درایور سروو در حد مشخصی نگهداری شده است

فاصله از سطح داخلی کابینت و سایر دستگاه ها ، در غیر این صورت ممکن است باعث آتش سوزی یا نقص عملکرد شود.

● هنگام نصب ، درهای مکش و اگزوز را مسدود نکنید و اجازه ندهید که اجسام خارجی داخل آن باشند

محصول وارد شود ، در غیر این صورت ممکن است به دلیل پیری اجزای داخلی باعث سو mal عملکرد یا آتش سوزی شود.

objects اجسام سنگین را روی یا زیر این محصول قرار ندهید زیرا ممکن است منجر به آسیب شود.

● لطفا در محیط زیر نصب کنید:

1. مکان های بدون نور مستقیم خورشید ؛

2. مکانهایی که دمای محیط در محدوده 0 درجه سانتیگراد تا 55 درجه سانتیگراد باشد.

3. رطوبت نسبی در محدوده 0٪ تا 95٪ و بدون تراکم ؛

4. مکان های فاقد قطرات آب ، بخار ، گرد و غبار و گرد و غبار روغنی.

5. مکانهایی که دستگاه گرمای زیاد وجود ندارد.

6. سایت های گاز و مایعات غیر خورنده ، قابل اشتعال ؛

7. پاشیدن آب ، روغن و دارو آسان نیست ؛

8. مکانهایی که در معرض تابش رادیواکتیو قرار ندارند.

9. مکان های قوی و بدون لرزش ؛

10. مکانهایی که هیچ تداخل نویز الکترومغناطیسی وجود ندارد.

اقدامات احتیاطی سیم کشی

● توصیه می شود از یک فاز 220 ولت برای منبع تغذیه اصلی استفاده نکنید ،

که به دلیل کمبود فاز ممکن است به خازن الکترولیتی آسیب برساند.

during در هنگام روشن کردن سیم را عوض نکنید ، در غیر این صورت ممکن است باعث برق شود

شوک یا آسیب دیدگی

● لطفا سیم کشی یا بازرسی توسط تکنسین های حرفه ای انجام دهید ، در غیر این صورت

ممکن است باعث برق گرفتگی یا خرابی محصول شود.

● لطفا سیم و منبع تغذیه را به دقت تأیید کنید.مدار خروجی

ممکن است به دلیل خطاهای سیم کشی یا اعمال ولتاژهای مختلف ، اتصال کوتاه شود.ترمز کار نمی کند

هنگامی که خطای فوق رخ دهد ، که ممکن است منجر به آسیب مکانیکی یا صدمه شخصی شود.

cable کابل برق ورودی را به ترمینال های U ، V و W متصل نکنید

راندن.در غیر این صورت ، راننده سروو آسیب می بیند.

● هنگام سیم کشی ، کابل برق و کابل سیگنال را از همان عبور ندهید

لوله کنید ، و آنها را با هم بسته بندی نکنید.فاصله این دو باید بیش از 30 سانتی متر باشد تا از تداخل جلوگیری شود.

inal برای جلوگیری از نشت و کاهش ترمینال زمین راننده باید زمین باشد

تداخل سیستم و قطر سیم زمین باید همانند یا بالاتر از خط منبع تغذیه باشد.

● هنگام اتصال منبع تغذیه AC و منبع تغذیه DC به واحد سروو ، به ترمینال مشخص شده متصل شوید.

عدم انجام این کار ممکن است منجر به سو mal عملکرد یا آتش سوزی شود.

● برای طول سیم کشی ، خط ورودی دستور تا 3 متر و رمزگذار است

خط تا 20 متر است.

● برای کابل سیگنال و کابل رمزگذار از یک کابل محافظ پیچ خورده استفاده کنید ، و

سپر را با یک انتهای واحد زمین بزنید.

U پایانه های U ، V ، W درایور و پایانه های U ، V و W از

موتور باید مطابق نام یکی یکی متصل شود.اگر اتصال اشتباه باشد ، موتور نمی تواند به طور عادی کار کند.

products محصولات معمولی باس DC به مقاومت های حساس به فشار و سیم کشی نیاز دارند

امن است

● لطفاً حداقل پس از 5 دقیقه خاموش بودن برق را بررسی کنید.حتی اگر

برق خاموش است ، ممکن است ولتاژ بالا در داخل درایو سروو باقی بماند.بنابراین ، ترمینال برق را لمس نکنید

ظرف 5 دقیقه پس از خاموش شدن برق ، در غیر این صورت ممکن است باعث برق گرفتگی شود.

● برق را مرتباً روشن / خاموش نکنید.هنگامی که لازم است

به طور مداوم برق را روشن / خاموش کنید ، لطفاً آن را 1 دقیقه یا کمتر کنترل کنید.از آنجا که بخش منبع تغذیه

درایور سروو دارای یک خازن است ، جریان شارژ بزرگ (زمان شارژ 0.2 ثانیه) در هنگام روشن / خاموش جریان می یابد

منبع تغذیهبنابراین ، اگر برق به طور مکرر روشن / خاموش باشد ، عملکرد اجزای اصلی مدار است

در داخل راننده سروو تخریب می شود.

when در هنگام شل بودن پیچ های بلوک ترمینال یا خاموش بودن کابل ، برق را وارد نکنید

سستدر غیر این صورت ممکن است باعث آتش سوزی شود.

. در غیر این صورت اقدامات محافظتی مناسب را در مکان های زیر انجام دهید

دستگاه ممکن است آسیب ببیند:

1- مکانهایی که به دلیل الکتریسیته ساکن باعث تداخل می شوند.

2. مکانی که یک میدان الکتریکی قوی یا یک میدان مغناطیسی قوی تولید کند.

3. مکانهایی که ممکن است تابش تابش وجود داشته باشد.

4. مکانی با سیم برق نزدیک.

لوازم جانبی:

	نام لوازم جانبی	تصویر
قطعات یدکی Satandard	ترمینال برق		با درایو ساختار E1 ، E2 سازگار شوید
	پلاگین رمزگذار Cn3		دوشاخه رمزگذار در سمت راننده
	پلاگین ترمینال کنترل Cn4		پایانه های سیگنال ورودی / خروجی ، سیم کشی کاربر
	خط اتصال رمزگذار		طبق استاندارد مشتری ، طول استاندارد کابل 3 ، 5 ، 8 ، 10 ، 13 ، 15 متر است نیاز دارد اتصال مستقل ارائه دهید
	خط قدرت		طبق استاندارد مشتری ، طول استاندارد کابل 3 ، 5 ، 8 ، 10 ، 13 ، 15 متر است نیاز دارد اتصال مستقل ارائه دهید
	خط نظارت بر درایو		نرم افزار را برای نظارت از راه دور و به روزرسانی میان افزار متصل و تنظیم کنید
خرید قطعات یدکی	کابل آداپتور USB به RS232		در صورت لزوم ، خرید خود را انجام دهید
	خط ارتباطی اترنت		در صورت لزوم ، خرید خود را انجام دهید

گواهینامه ها

1. CE (استاندارد ایمنی اتحادیه اروپا) ؛
2. IEC / EN61800-5-1: 2007 (الزامات ایمنی برای برق ، حرارت و انرژی در بخش 5-1 متغیر

سیستم راننده برقی سرعت) ، مطابق با استاندارد ملی GB12668.501-2013 ؛

3 ، IEC / EN61800-3: 2004 + A1 (کنترل سرعت سیستم راننده برقی قسمت 3 استانداردهای سازگاری الکترومغناطیسی

و روشهای آزمون خاص آن) ، مطابق با استاندارد ملی GB12668.3-2012.

سوالات دیگر:

Q1چگونه مدل مناسب را انتخاب کنیم؟
A: لطفاً نیاز خود را برای قدرت ، جریان ، ولتاژ دارای اعتبار تأیید کنید

گشتاور کنید و مدل مناسب را بر اساس لیست مدل ما انتخاب کنید.

Q2چگونه سیستم برنامه نویسی را تنظیم کنیم؟
A: درایو سروو ما از پروتکل های ارتباطات جهانی پشتیبانی می کند: Modbus / CANopen / EtherCAT ،

لطفا فقط برنامه نویسی را دنبال کنید تا تجربیات خود را دنبال کند.

Q3محدوده قدرت سیستم سروو ما چقدر است؟
A: محدوده قدرت ما 0.2-110 کیلو وات را پوشش می دهد ، به نیازهای خود برسید ؛

Q4رابط های بازخورد رمزگذار که ما استفاده می کنیم چیست؟
A: ما چندین رابط بازخورد رمزگذار داریم ، مانند: رمزگذار افزایشی / صرفه جویی در سیم ،

رمزگذار مطلق 17 بیتی / 23 بیتی / 24 بیتی ، رمزگذار حلال و غیره

اقدامات احتیاطی نگهداری و بازرسی

while در هنگام روشن بودن سیم را عوض نکنید ، در غیر این صورت ممکن است باعث برق گرفتگی یا آسیب شود.

● لطفا سیم کشی یا بازرسی توسط تکنسین های حرفه ای انجام دهید ، در غیر این صورت

ممکن است باعث برق گرفتگی یا خرابی محصول شود.

● لطفاً حداقل پس از 5 دقیقه خاموش شدن برق را بررسی کنید.حتی اگر برق خاموش باشد ، زیاد است

ولتاژ ممکن است در داخل درایو سروو باقی بماند.بنابراین ، پس از 5 دقیقه ترمینال برق را لمس نکنید

برق خاموش است ، در غیر این صورت ممکن است باعث برق گرفتگی شود.

● هنگام جایگزینی درایو سروو ، لطفاً از پارامترهای کاربر درایور سروو پشتیبان تهیه کنید تا قبل از تعویض جایگزین شوند ،

و پشتیبان گیری را به سروو درایو جدید منتقل کنید و سپس عملیات را مجدداً شروع کنید ، در غیر این صورت ممکن است دستگاه آسیب ببیند.
