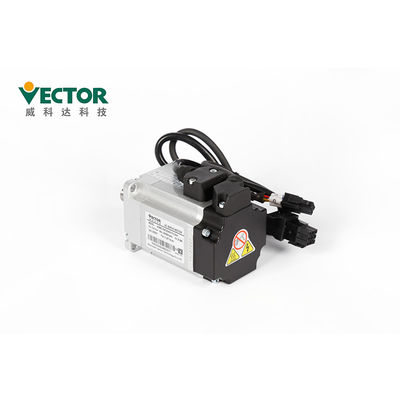

سیستم سروو حلقه بسته 1000 وات 3.3 نیوتن متری با رمزگذار مطلق 24 بیتی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Vector |
| گواهی: | CE |
| شماره مدل: | VEC-VC1-00623M-ME / 80ME-00130A23-CF2 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 کیت |
|---|---|
| قیمت: | To Be Discussed |
| جزئیات بسته بندی: | 280 * 208 * 78 میلی متر |
| زمان تحویل: | 3-5 روز کاری |
| شرایط پرداخت: | T / T ، Western Union ، L / C |
| قابلیت ارائه: | 500 کیت در ماه |
|
اطلاعات تکمیلی |
|||
| ولتاژ: | 220 ولت | قدرت: | 1 کیلو وات |
|---|---|---|---|
| دارای امتیاز فعلی: | 5.4 الف | دارای سرعت: | 3000 دور در دقیقه |
| Torgue دارای رتبه: | 3.3 نیوتن متر | فاز: | 3 مرحله |
| اندازه فلنج موتور: | 80 میلی متر | پروتکل های ارتباطی: | Modbus / CANopen / EtherCAT |
| رمزگذار: | 17/23 ، رمزگذار مطلق 24 بیتی | کاربرد: | ماشین چاپ |
| برجسته: | سیستم سروو حلقه بسته 1000 وات ، سیستم سرو سرو حلقه بسته 3.3 نیوتن متر ، کیت موتور پله ای حلقه بسته 3.3 نانومتر,3.3Nm Closed Loop Servo System,3.3Nm Closed Loop Stepper Motor Kit |
||
توضیحات محصول
1000 W 3.3Nm سروو سیستم حلقه کاملا بسته سروو درایو با سرو موتور

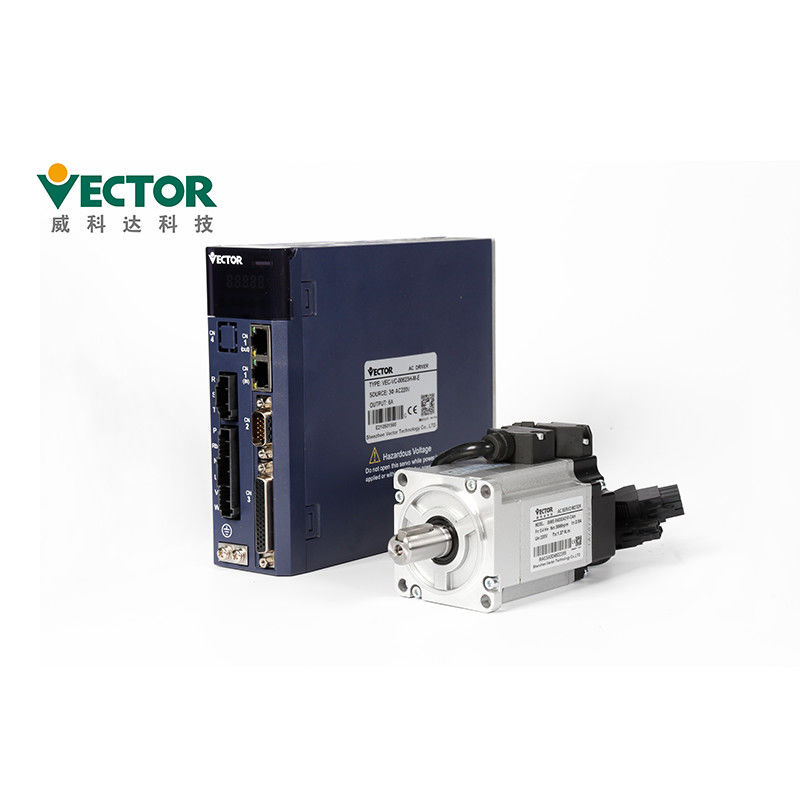

سروو درایو + سرو موتور
برق 200W-110KW
تک فاز / سه فاز 220 ولت / 380 ولت
Modbus / CanOpen / EtherCAT
توضیحات محصولات
| محصولات | سیستم سروو حلقه بسته AFully |
| نام تجاری | بردار |
| شماره مدل | VEC-VC1-00623M-ME / 80ME-00130A23-CF2 |
| قدرت | 1 کیلو وات |
| ولتاژ | 220 ولت |
| فاز | سه فاز |
| سرعت رتبه بندی شده | 3000 دور در دقیقه |
| جریان دارای امتیاز | 5.4A |
| Torgue دارای رتبه | 3.3 نیوتن متر |
| پروتکل های ارتباطی | Modbus / CANopen / EtherCAT |
| رمزگذار | 2500 خط افزایشی + رمزگذار هال ؛2500 خط افزایشی ؛رمزگذار مطلق Tamagawa 17/23 bit؛ رمزگذار مطلق نیکون 24 بیتی |
شرح سروو - در مورد سروو درایو ، نحوه انتخاب مدل درایو سروو و نصب بر روی آن؟
the راننده را روی یک سکوی خشک و محکم نصب کنید.تهویه مناسب را حفظ کنید و
اتلاف گرما در هنگام نصب و حفظ زمین خوب.
● لطفا جهت جلوگیری از سو mal عملکرد در جهت مشخص شده نصب کنید.
● هنگام نصب ، لطفاً مطمئن شوید که درایور سروو در حد مشخصی نگهداری شده است
فاصله از سطح داخلی کابینت و سایر دستگاه ها ، در غیر این صورت ممکن است باعث آتش سوزی یا نقص عملکرد شود.
| نصب و راه اندازی محیط الزامات |
فشار جو | 86 86 106kPa |
| رطوبت Mbient | 0 ~ 55 | |
| دمای محیط | 0 ~ 90٪ RH | |
| امتیاز IP | IP20 | |
| لرزش | 0 ~ 4.9m / s ^ 2 |
تجهیزات جانبی
| نام لوازم جانبی | تصویر | ||
| قطعات یدکی Satandard | ترمینال برق | |
با درایو ساختار E1 ، E2 سازگار شوید |
| پلاگین رمزگذار Cn3 | دوشاخه رمزگذار در سمت راننده | ||
| پلاگین ترمینال کنترل Cn4 | پایانه های سیگنال ورودی / خروجی ، سیم کشی کاربر | ||
| خط اتصال رمزگذار | طبق استاندارد مشتری ، طول استاندارد کابل 3 ، 5 ، 8 ، 10 ، 13 ، 15 متر است نیاز دارد اتصال مستقل ارائه دهید |
||
| خط قدرت | طبق استاندارد مشتری ، طول استاندارد کابل 3 ، 5 ، 8 ، 10 ، 13 ، 15 متر است نیاز دارد اتصال مستقل ارائه دهید |
||
| خط نظارت بر درایو | نرم افزار را برای نظارت از راه دور و به روزرسانی میان افزار متصل و تنظیم کنید | ||
| خرید قطعات یدکی | کابل آداپتور USB به RS232 | در صورت لزوم ، خرید خود را انجام دهید | |
| خط ارتباطی اترنت | در صورت لزوم ، خرید خود را انجام دهید |
گواهینامه ها
1. CE (استاندارد ایمنی اتحادیه اروپا) ؛
2. IEC / EN61800-5-1: 2007 (الزامات ایمنی برای برق ، حرارت و انرژی در بخش 5-1 متغیر
سیستم راننده برقی سرعت) ، مطابق با استاندارد ملی GB12668.501-2013 ؛
3 ، IEC / EN61800-3: 2004 + A1 (کنترل سرعت سیستم راننده برقی قسمت 3 استانداردهای سازگاری الکترومغناطیسی
و روشهای آزمون خاص آن) ، مطابق با استاندارد ملی GB12668.3-2012.
سوالات دیگر:
Q1چگونه مدل مناسب را انتخاب کنیم؟
A: لطفاً نیاز خود را برای قدرت ، جریان ، ولتاژ دارای اعتبار تأیید کنید
گشتاور کنید و مدل مناسب را بر اساس لیست مدل ما انتخاب کنید.
Q2چگونه سیستم برنامه نویسی را تنظیم کنیم؟
A: درایو سروو ما از پروتکل های ارتباطات جهانی پشتیبانی می کند: Modbus / CANopen / EtherCAT ،
لطفا فقط برنامه نویسی را دنبال کنید تا تجربیات خود را دنبال کند.
Q3محدوده قدرت سیستم سروو ما چقدر است؟
A: محدوده قدرت ما 0.2-110 کیلو وات را پوشش می دهد ، به نیازهای خود برسید ؛
Q4رابط های بازخورد رمزگذار که ما استفاده می کنیم چیست؟
A: ما چندین رابط بازخورد رمزگذار داریم ، مانند: رمزگذار افزایشی / صرفه جویی در سیم ،
رمزگذار مطلق 17 بیتی / 23 بیتی / 24 بیتی ، رمزگذار حلال و غیره
