1500 وات 3000 دور در دقیقه AC Servo System EtherCAT نوع اتوبوس

توضیحات محصول

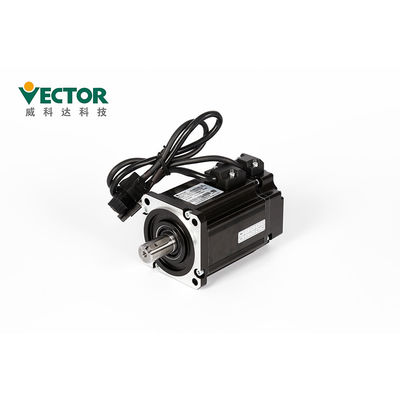

EtherCAT Bus Type AC Servopack 1500w Servo Driver و 3000rpm Servo Motor

انعطاف پذیر تر ، دقیق تر

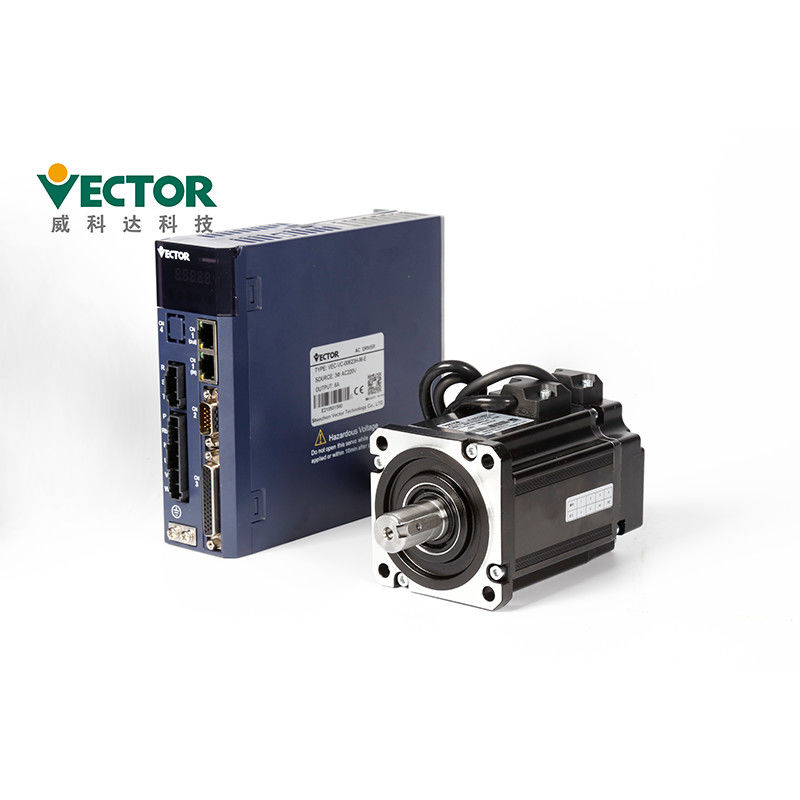

سروو درایو + سرو موتور

برق 200W-110KW

تک فاز / سه فاز 220 ولت / 380 ولت

Modbus / CanOpen / EtherCAT

مکان ، سرعت و حالت کنترل گشتاور

2500 خط افزایشی + رمزگذار هال ؛2500 خط افزایشی ؛رمزگذار مطلق Tamagawa 17/23 bit؛
رمزگذار مطلق نیکون 24 بیتی

توضیحات محصولات

شرح سروو - در مورد سروو درایو ، نحوه انتخاب مدل درایو سروو و نصب بر روی آن؟

the راننده را روی یک سکوی خشک و محکم نصب کنید.تهویه مناسب را حفظ کنید و

اتلاف گرما در هنگام نصب و حفظ زمین خوب.

● لطفا جهت جلوگیری از سو mal عملکرد در جهت مشخص شده نصب کنید.

● هنگام نصب ، لطفاً مطمئن شوید که درایور سروو در حد مشخصی نگهداری شده است

فاصله از سطح داخلی کابینت و سایر دستگاه ها ، در غیر این صورت ممکن است باعث آتش سوزی یا نقص عملکرد شود.

● هنگام نصب ، درهای مکش و اگزوز را مسدود نکنید و اجازه ندهید که اجسام خارجی داخل آن باشند

محصول وارد شود ، در غیر این صورت ممکن است به دلیل پیری اجزای داخلی باعث سو mal عملکرد یا آتش سوزی شود.

objects اجسام سنگین را روی یا زیر این محصول قرار ندهید زیرا ممکن است منجر به آسیب شود.

● لطفا در محیط زیر نصب کنید:

1. مکان های بدون نور مستقیم خورشید ؛

2. مکانهایی که دمای محیط در محدوده 0 درجه سانتیگراد تا 55 درجه سانتیگراد باشد.

3. رطوبت نسبی در محدوده 0٪ تا 95٪ و بدون تراکم ؛

4. مکان های فاقد قطرات آب ، بخار ، گرد و غبار و گرد و غبار روغنی.

5. مکانهایی که دستگاه گرمای زیاد وجود ندارد.

6. سایت های گاز و مایعات غیر خورنده ، قابل اشتعال ؛

7. پاشیدن آب ، روغن و دارو آسان نیست ؛

8. مکانهایی که در معرض تابش رادیواکتیو قرار ندارند.

9. مکان های قوی و بدون لرزش ؛

10. مکانهایی که هیچ تداخل نویز الکترومغناطیسی وجود ندارد.

اقدامات احتیاطی سیم کشی

● توصیه می شود از یک فاز 220 ولت برای منبع تغذیه اصلی استفاده نکنید ،

که به دلیل کمبود فاز ممکن است به خازن الکترولیتی آسیب برساند.

during در هنگام روشن کردن سیم را عوض نکنید ، در غیر این صورت ممکن است باعث برق شود

شوک یا آسیب دیدگی

● لطفا سیم کشی یا بازرسی توسط تکنسین های حرفه ای انجام دهید ، در غیر این صورت

ممکن است باعث برق گرفتگی یا خرابی محصول شود.

● لطفا سیم و منبع تغذیه را به دقت تأیید کنید.مدار خروجی

ممکن است به دلیل خطاهای سیم کشی یا اعمال ولتاژهای مختلف ، اتصال کوتاه شود.ترمز کار نمی کند

هنگامی که خطای فوق رخ دهد ، که ممکن است منجر به آسیب مکانیکی یا صدمه شخصی شود.

cable کابل برق ورودی را به ترمینال های U ، V و W متصل نکنید

راندن.در غیر این صورت ، راننده سروو آسیب می بیند.

● هنگام سیم کشی ، کابل برق و کابل سیگنال را از همان لوله عبور ندهید و بسته بندی نکنید

آنها را با همفاصله این دو باید بیش از 30 سانتی متر باشد تا از تداخل جلوگیری شود.

term برای جلوگیری از نشت و کاهش تداخل سیستم ، ترمینال زمینی راننده باید زمین گیر شود ،

و قطر سیم زمین باید برابر یا بالاتر از خط منبع تغذیه باشد.

● هنگام اتصال منبع تغذیه AC و منبع تغذیه DC به واحد سروو ، به موارد مشخص شده متصل شوید

پایانه.عدم انجام این کار ممکن است منجر به سو mal عملکرد یا آتش سوزی شود.

● برای طول سیم کشی ، خط ورودی دستور تا 3 متر و خط رمزگذار تا 20 متر است.

● از کابل محافظ جفت پیچ خورده برای کابل سیگنال و کابل رمزگذار استفاده کنید ،

و سپر را با یک انتهای واحد زمین بزنید.

U ترمینال های U ، V ، W راننده و ترمینال های U ، V و W موتور باید یکی متصل شوند

با توجه به ناماگر اتصال اشتباه باشد ، موتور نمی تواند به طور عادی کار کند.

products محصولات معمولی گذرگاه DC به مقاومت های حساس به فشار نیاز دارند و سیم کشی آنها ایمن است.

● لطفاً حداقل پس از 5 دقیقه خاموش بودن برق را بررسی کنید.حتی اگر

برق خاموش است ، ممکن است ولتاژ بالا در داخل درایو سروو باقی بماند.بنابراین ، قدرت را لمس نکنید

ظرف 5 دقیقه پس از خاموش شدن برق ترمینال انجام می شود ، در غیر این صورت ممکن است باعث برق گرفتگی شود.

● برق را مرتباً روشن / خاموش نکنید.هنگامی که لازم است

به طور مداوم برق را روشن / خاموش کنید ، لطفاً آن را 1 دقیقه یا کمتر کنترل کنید.از آنجا که بخش منبع تغذیه

درایور سروو دارای یک خازن است ، جریان شارژ بزرگ (زمان شارژ 0.2 ثانیه) در هنگام روشن / خاموش جریان می یابد

منبع تغذیهبنابراین ، اگر برق به طور مکرر روشن / خاموش باشد ، عملکرد اجزای اصلی مدار است

در داخل راننده سروو تخریب می شود.

when در هنگام شل بودن پیچ های بلوک ترمینال یا خاموش بودن کابل ، برق را وارد نکنید

سستدر غیر این صورت ممکن است باعث آتش سوزی شود.

. در غیر این صورت اقدامات محافظتی مناسب را در مکان های زیر انجام دهید

دستگاه ممکن است آسیب ببیند:

1- مکانهایی که به دلیل الکتریسیته ساکن باعث تداخل می شوند.

2. مکانی که یک میدان الکتریکی قوی یا یک میدان مغناطیسی قوی تولید کند.

3. مکانهایی که ممکن است تابش تابش وجود داشته باشد.

4. مکانی با سیم برق نزدیک.

اقدامات احتیاطی

operation در عملیات آزمایش ، به منظور جلوگیری از حوادث ، لطفا موتور سروو را بدون بار آزمایش کنید (به آن متصل نیست)

شافت راننده) ، در غیر این صورت ممکن است صدمه ای ایجاد کند.

● هنگام شروع کار با دستگاه پشتیبانی ، پارامترهای کاربر متناسب با دستگاه را از قبل تنظیم کنید.

اگر بدون تنظیم پارامتر شروع به کار کنید ، ممکن است باعث از بین رفتن مکانیکی یا نقص عملکرد شود.

● برای جلوگیری از حوادث ، یک سوئیچ محدود یا یک درپوش را در انتهای قسمت متحرک دستگاه نصب کنید ، در غیر این صورت

باعث آسیب یا آسیب مکانیکی شود.

extreme در تنظیمات پارامتر تغییرات شدید ایجاد نکنید ، زیرا این ممکن است منجر شود

عملکرد ناپایدار ، آسیب مکانیکی یا آسیب دیدگی.

● هنگامی که برق روشن یا منبع تغذیه قطع می شود ، مخزن گرم کننده درایو سروو ، مقاومت ترمز خارجی ،

موتور و غیره ممکن است در حالت دمای بالا باشند.آن را لمس نکنید ، در غیر این صورت ممکن است باعث سوختگی شود.

● هنگام استفاده از موتور سروو در محور عمودی ، یک دستگاه ایمنی برای جلوگیری از افتادن قطعه کار زیر زنگ تنظیم کنید ،

بیش از مسافرت ، و غیره بعلاوه ، لطفاً هنگام توقف بیش از حد ، تنظیمات توقف قفل سروو را انجام دهید ، در غیر این صورت کار انجام می شود

قطعه ممکن است در شرایط سفر بیش از حد سقوط کند.

during در حین کار محدوده عملکرد دستگاه را وارد نکنید ، در غیر این صورت باعث آسیب می شود.

ser در حین موتور سروو یا قسمت متحرک دستگاه را لمس نکنید

عمل ، در غیر این صورت باعث آسیب می شود.

لطفا سیستم ایمنی را تنظیم کنید تا حتی در صورت سیگنال از ایمنی اطمینان حاصل کنید

شکستن خطبه عنوان مثال ، هنگامی که سوئیچ مثبت بیش از سفر (P-OT) و منفی بیش از سوئیچ سفر (N-OT) سیگنال می دهند

در تنظیمات کارخانه قطع می شوند ، آنها با خیال راحت کار می کنند.

● هنگام خاموش کردن برق ، حتماً حالت سروو خاموش را تنظیم کنید.

the دائماً برق را خاموش و روشن نکنید.پس از شروع عملیات واقعی ، فاصله روشن / خاموش باید بیشتر باشد

بیش از 1 ساعت ، در غیر این صورت اجزای داخل واحد سروو زودرس پیر می شوند.

● هنگامی که زنگ هشدار رخ می دهد ، زنگ هشدار را پس از رفع علت دوباره تنظیم کنید و اطمینان حاصل کنید

ایمنی را انجام دهید و عملیات را مجدداً شروع کنید ، در غیر این صورت ممکن است آسیب ایجاد کند

for از ترمز موتور ترمز برای ترمزگیری طبیعی استفاده نکنید ، در غیر این صورت ممکن است

باعث سو mal عملکرد شود.

لوازم جانبی:

	نام لوازم جانبی	تصویر
قطعات یدکی Satandard	ترمینال برق		با درایو ساختار E1 ، E2 سازگار شوید
	پلاگین رمزگذار Cn3		دوشاخه رمزگذار در سمت راننده
	پلاگین ترمینال کنترل Cn4		پایانه های سیگنال ورودی / خروجی ، سیم کشی کاربر
	خط اتصال رمزگذار		طبق استاندارد مشتری ، طول استاندارد کابل 3 ، 5 ، 8 ، 10 ، 13 ، 15 متر است نیاز دارد اتصال مستقل ارائه دهید
	خط قدرت		طبق استاندارد مشتری ، طول استاندارد کابل 3 ، 5 ، 8 ، 10 ، 13 ، 15 متر است نیاز دارد اتصال مستقل ارائه دهید
	خط نظارت بر درایو		نرم افزار را برای نظارت از راه دور و به روزرسانی میان افزار متصل و تنظیم کنید
خرید قطعات یدکی	کابل آداپتور USB به RS232		در صورت لزوم ، خرید خود را انجام دهید
	خط ارتباطی اترنت		در صورت لزوم ، خرید خود را انجام دهید

گواهینامه ها

1. CE (استاندارد ایمنی اتحادیه اروپا) ؛
2. IEC / EN61800-5-1: 2007 (الزامات ایمنی برای برق ، حرارت و انرژی در بخش 5-1 متغیر

سیستم راننده برقی سرعت) ، مطابق با استاندارد ملی GB12668.501-2013 ؛

3 ، IEC / EN61800-3: 2004 + A1 (کنترل سرعت سیستم راننده برقی قسمت 3 استانداردهای سازگاری الکترومغناطیسی

و روشهای آزمون خاص آن) ، مطابق با استاندارد ملی GB12668.3-2012.

سوالات دیگر:

Q1چگونه مدل مناسب را انتخاب کنیم؟
A: لطفاً نیاز خود را برای قدرت ، جریان ، ولتاژ دارای اعتبار تأیید کنید

گشتاور کنید و مدل مناسب را بر اساس لیست مدل ما انتخاب کنید.

Q2چگونه سیستم برنامه نویسی را تنظیم کنیم؟
پاسخ: درایو سروو ما از پروتکل های ارتباطات جهانی پشتیبانی می کند: Modbus / CANopen / EtherCAT ،

لطفاً فقط برنامه نویسی را دنبال کنید تا تجربیات خود را دنبال کند.

Q3محدوده قدرت سیستم سروو ما چقدر است؟
A: محدوده قدرت ما 0.2-110 کیلو وات را پوشش می دهد ، به نیازهای خود برسید ؛

Q4رابط های بازخورد رمزگذار که ما استفاده می کنیم چیست؟
A: ما چندین رابط بازخورد رمزگذار داریم ، مانند: رمزگذار افزایشی / صرفه جویی در سیم ،

رمزگذار مطلق 17 بیتی / 23 بیتی / 24 بیتی ، رمزگذار حلال و غیره
