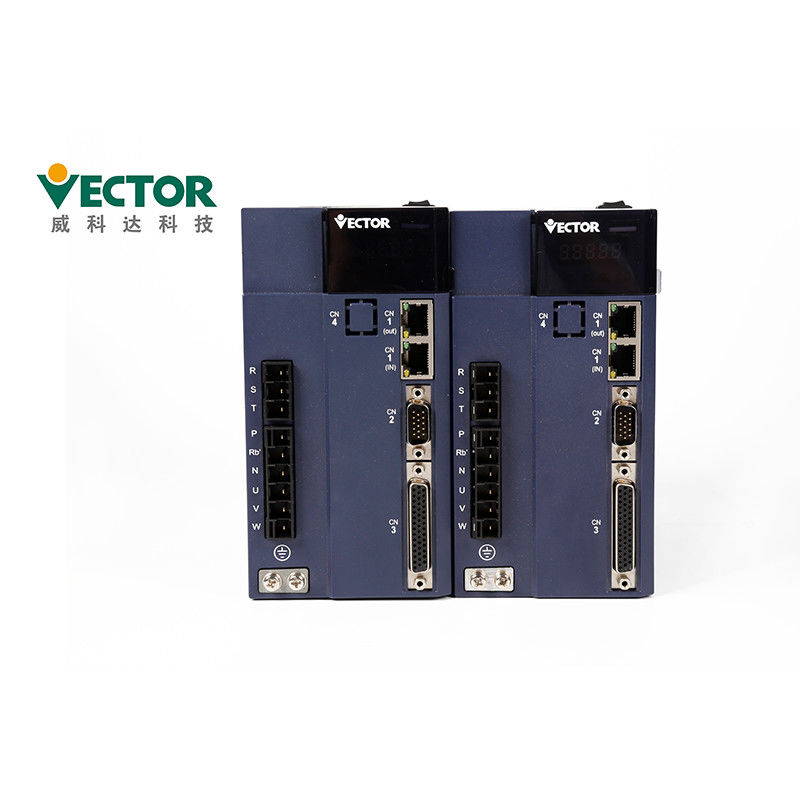

سیستم کنترل حلقه بسته سروو موتور 2.6KW برای تجهیزات اتوماسیون
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Vector |
| گواهی: | CE |
| شماره مدل: | VEC-VC-00733HC-ME / 130MB-2R625A33F-MF2 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 کیت |
|---|---|
| قیمت: | To Be Discussed |
| جزئیات بسته بندی: | 375 * 290 * 155 میلی متر ، 280 * 208 * 112 میلی متر |
| زمان تحویل: | 5-8 روز کار |
| شرایط پرداخت: | L / C ، T / T ، Western Union |
| قابلیت ارائه: | 500-1000 کیت / ماه |
|
اطلاعات تکمیلی |
|||
| فاز: | سه مرحله | ولتاژ: | 380 ولت |
|---|---|---|---|
| مدل: | VEC-VC-00733HC-ME / 130MB-2R625A33F-MF2 | طریقه استفاده: | ماشین بسته بندی |
| گواهینامه ها: | م | رمزگذار: | رمزگذار مطلق 17 بیتی |
| پروتکل های ارتباطی: | Modbus / CANopen / EtherCAT | قدرت: | 2.6KW |
| برجسته کردن: | سیستم کنترل حلقه بسته سروو موتور 2.6 کیلو وات,سیستم کنترل حلقه بسته سرو موتور,سیستم موتور پله ای حلقه بسته 2.6 کیلو وات |
||
توضیحات محصول
380VAC سه فاز حلقه بسته موتور پله ای درایو سروو برای تجهیزات اتوماسیون
درایور سروو کیت حلقه بسته موتور پله ای
برق AC 2.6KW
سه فاز 380 ولت
Modbus / CanOpen / EtherCAT
مکان / سرعت / حالت کنترل گشتاور
رمزگذار مطلق Tamagawa 17bit؛
ویژگی های محصولات
| نام محصول | درایور سروو کیت حلقه بسته موتور پله ای |
| نام تجاری | بردار |
| شماره مدل | VEC-VC-00733HC-ME / 130MB-2R625A33F-MF2 |
| قدرت 4 | 2.6 کیلو وات |
| ولتاژ | 380 ولت |
| فاز | سه فاز |
| جریان دارای امتیاز | آ |
| پروتکل های ارتباطی | Modbus / CANopen / EtherCAT |
| رمزگذار | رمزگذار مطلق Tamagawa 17/23 بیتی |
| حالت موقعیت | روش ورودی فرمان | فرمان نبض موقعیت برنامه ریزی داخلی برنامه ریزی بر اساس موقعیت هدف ، سرعت ، شتاب و کاهش سرعت زمان منحنی سرعت ذوزنقه ای منحنی سرعت مکعب حالت فرمان مطلق / نسبی |
| حالت صاف کردن دستورالعمل ها | فیلتر پایین گذر / فیلتر متوسط | |
| نسبت دنده الکترونیکی | N / M ؛ (M = 1 ~ 2147483647 ، N = 1 ~ 2147483647) | |
| محدودیت گشتاور | محدودیت گشتاور داخلی / محدودیت گشتاور آنالوگ | |
| جبران خسارت | Speed Feedforward / Torque Feedforward | |
| جبران گشتاور | جبران گشتاور ثابت / جبران گشتاور آنالوگ / جبران گشتاور خودکار ؛ |
|
| حالت سرعت کنترل | نوع ورودی فرمان | فرکانس نبض / آنالوگ / سرعت برنامه ریزی داخلی |
| محدوده کنترل سرعت | 1 ~ حداکثر سرعت | |
| پهنای باند | 1 کیلوهرتز | |
| محدودیت گشتاور | محدودیت گشتاور داخلی / محدودیت گشتاور آنالوگ | |
| حالت صاف کردن دستورالعمل ها | فیلتر پایین گذر / فیلتر متوسط | |
| جبران خسارت | گشتاور اولیه | |
| جبران گشتاور | جبران گشتاور ثابت / جبران گشتاور آنالوگ / جبران گشتاور خودکار ؛ |
|
| حالت کنترل گشتاور | نوع ورودی فرمان | مرجع گشتاور داخلی / گشتاور کنترل آنالوگ |
| جبران گشتاور | جبران گشتاور ثابت / جبران گشتاور آنالوگ / جبران گشتاور خودکار ؛ |
|
| محدودیت سرعت | محدودیت سرعت داخلی / محدودیت سرعت آنالوگ |
| نام کلید | عملکرد کلیدی |
| حالت | سوئیچ حالت ، به فهرست قبلی برگردید |
| ▲ (اضافه کردن) | مقدار بیت چشمک زن لوله دیجیتال LED را افزایش دهید |
| ▼ (دسامبر) | مقدار رقمی چشمک زن لوله دیجیتال LED را کاهش دهید |
| ◄◄(تغییر مکان) | لوله LED چشمک زن را به سمت چپ حرکت می دهد.مقدار بالای داده را بررسی می کند بیش از 5 بیتتنظیم مجدد خطا ؛ عملکرد Fn را اجرا کنید |
| تنظیم | مقادیر پارامتر را بخوانید / بنویسید |

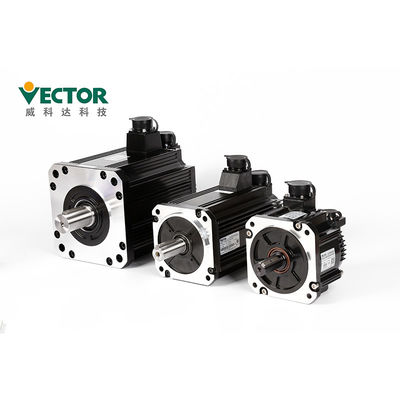

سرو موتور:
نصب و راه اندازی:
the راننده را روی یک سکوی خشک و محکم نصب کنید.تهویه مناسب را حفظ کنید و
اتلاف گرما در هنگام نصب و حفظ زمین خوب.
● لطفا جهت جلوگیری از سو mal عملکرد در جهت مشخص شده نصب کنید.
● هنگام نصب ، اطمینان حاصل کنید که درایور سروو در حد مشخصی نگهداری شده است
فاصله از سطح داخلی کابینت و سایر دستگاه ها ، در غیر این صورت ممکن است باعث آتش سوزی یا نقص عملکرد شود.
● در هنگام نصب ، درهای مکش و اگزوز را مسدود نکنید و اجازه ندهید که اجسام خارجی داخل آن باشند
محصول وارد شود ، در غیر این صورت ممکن است به دلیل پیری اجزای داخلی باعث سوunction عملکرد یا آتش سوزی شود.
objects اجسام سنگین را روی یا زیر این محصول قرار ندهید زیرا ممکن است منجر به آسیب شود.
● لطفا در محیط زیر نصب کنید:
1. مکان های بدون نور مستقیم خورشید ؛
2. مکانهایی که دمای محیط در محدوده 0 درجه سانتیگراد تا 55 درجه سانتیگراد باشد.
3. رطوبت نسبی در محدوده 0٪ تا 95٪ و بدون تراکم ؛
4. مکان های فاقد قطرات آب ، بخار ، گرد و غبار و گرد و غبار روغنی.
5. مکانهایی که دستگاه گرمای زیاد وجود ندارد.
6. سایت های گاز و مایعات غیر خورنده ، قابل اشتعال ؛
7. پاشیدن آب ، روغن و دارو آسان نیست ؛
8. مکانهایی که در معرض تابش رادیواکتیو قرار ندارند.
9. مکان های قوی و بدون لرزش ؛
10. مکانهایی که هیچ تداخل نویز الکترومغناطیسی وجود ندارد.
| نصب و راه اندازی محیط الزامات |
فشار جو | 86 86 106kPa |
| رطوبت Mbient | 0 ~ 55 | |
| دمای محیط | 0 ~ 90٪ RH | |
| امتیاز IP | IP20 | |
| لرزش | 0 ~ 4.9m / s ^ 2 |
بسته بندی و حمل و نقل
| جزئیات بسته بندی Servo Drive | |||||
| محصولات | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctnاندازه | 280 * 208 * 78 | 112 280 * 208 * | 375 * 290 * 155 | 288 440 * 296 * | 510 * 305 * 325 |
| جزئیات بسته بندی کنترل کننده حرکت | |||||
| محصولات | VA Motion | گسترش VA | VE Motion | VE Expansion (32) | VE Expansion (76) |
| Ctnاندازه | 78 * 165 * 165 | 127 * 75 * 70 | 69 * 128 * 128 | 78 * 176 * 164 | 786 316 * 164 * |
زمان تحویل
| تعداد | 1-5 کیت | 50-100 کیت | 200-500 کیت |
| زمان تحویل | در 3 روز | 5-10 روز | 15-25 روز |
1. برای سفارشات کوچک ، ما همیشه می توانیم ظرف 1 هفته تحویل دهیم.
2. محصولات ما را می توان از طریق هوا ، زمین یا دریا حمل کرد.
تجهیزات جانبی
| نام لوازم جانبی | تصویر | ||
| قطعات یدکی Satandard | ترمینال برق | |
با درایو ساختار E1 ، E2 سازگار شوید |
| پلاگین رمزگذار Cn3 | دوشاخه رمزگذار در سمت راننده | ||
| پلاگین ترمینال کنترل Cn4 | پایانه های سیگنال ورودی / خروجی ، سیم کشی کاربر | ||
| خط اتصال رمزگذار | طبق استاندارد مشتری ، طول استاندارد کابل 3 ، 5 ، 8 ، 10 ، 13 ، 15 متر است نیاز دارد اتصال مستقل ارائه دهید |
||
| خط قدرت | طبق استاندارد مشتری ، طول استاندارد کابل 3 ، 5 ، 8 ، 10 ، 13 ، 15 متر است نیاز دارد اتصال مستقل ارائه دهید |
||
| خط نظارت بر درایو | نرم افزار را برای نظارت از راه دور و به روزرسانی میان افزار متصل و تنظیم کنید | ||
| خرید قطعات یدکی | کابل آداپتور USB به RS232 | در صورت لزوم ، خرید خود را انجام دهید | |
| خط ارتباطی اترنت | در صورت لزوم ، خرید خود را انجام دهید |
گواهینامه های CE
1. CE (استاندارد ایمنی اتحادیه اروپا) ؛
2. IEC / EN61800-5-1: 2007 (الزامات ایمنی برای برق ، حرارت و انرژی در بخش 5-1 از
سیستم راننده برقی با سرعت متغیر) ، مطابق با استاندارد ملی GB12668.501-2013 ؛
3 ، IEC / EN61800-3: 2004 + A1 (کنترل سرعت سیستم راننده برقی قسمت 3 سازگاری الکترومغناطیسی
استانداردها و روشهای آزمون خاص آن) ، مطابق با استاندارد ملی GB12668.3-2012.
