وکتور 2000rpm سیستم سرو متناوب برای دستگاه تشکیل دهنده فلز
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Vector |
| گواهی: | CE |
| شماره مدل: | VEC-VC-01233H-ME / 130ME-00320A33-MF2M |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 کیت |
|---|---|
| قیمت: | USD 300-450 / kit |
| جزئیات بسته بندی: | 280 * 208 * 78 میلی متر |
| زمان تحویل: | 3-5 روز کاری |
| شرایط پرداخت: | T / T ، Western Union ، L / C |
| قابلیت ارائه: | 500 کیت در ماه |
|
اطلاعات تکمیلی |
|||
| ولتاژ: | 380 ولت | قدرت: | 3KW |
|---|---|---|---|
| دارای امتیاز فعلی: | 12A | دارای سرعت: | 2000 دور در دقیقه |
| Torgue دارای رتبه: | 14.3Nm | فاز: | 3 مرحله |
| اندازه فلنج موتور: | 130 میلی متر | پروتکل های ارتباطی: | Modbus / CANopen / EtherCAT |
| مدل: | VEC-VC-01233H-ME / 130ME-00320A33-MF2M | کاربرد: | دستگاه تشکیل فلز |
| برجسته: | 380V AC Servo System ، 2000rpm AC Servo System ، 2000rpm سیستم Servo Control,2000rpm AC Servo System,2000rpm Servo Control System |
||
توضیحات محصول

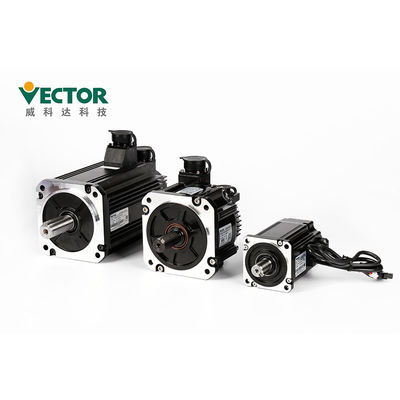

3kw 2000 دور در دقیقه AC سروو موتور درایو کیت سیستم مطلق سروو برای ماشین آلات سازنده فلز
کیت سیستم کاملاً سروو
برق AC 380V 3KW
سه فاز با 2500 پالس افزایشی + رمزگذار هال ؛
نوع پروتکل ارتباطی Modbus / CANopen / EtherCAT
توضیحات محصولات
| محصولات | کیت سیستم کاملاً سروو |
| نام تجاری | بردار |
| شماره مدل | VEC-VC-01233H-ME / 130ME-00320A33-MF2M |
| قدرت | 3 کیلو وات |
| ولتاژ | 380 ولت |
| فاز | سه فاز |
| سرعت رتبه بندی شده | 2000 دور در دقیقه |
| جریان دارای امتیاز | 12A |
| Torgue دارای رتبه | 14.3Nm |
| پروتکل های ارتباطی | Modbus / CANopen / EtherCAT |
| ولتاژ | حالت کنترل | تصحیح کامل کنترل تک فاز / سه فاز مدولاسیون SVPWM |
| رمزگذار | بازخورد رمزگذار | 2500 پالس افزایشی + رمزگذار هال ؛ پالس 2500 افزایشی ؛ رمزگذار مطلق Tamagawa 17bit؛ رمزگذار مطلق 23 بیتی تاماگاوا ؛ رمزگذار مطلق 24 بیتی نیکون؛ |
| ورودی فرمان پالس | نوع نبض | ورودی دیفرانسیل ، جمع کننده باز |
| محدوده فرکانس | ورودی دیفرانسیل: 0-500 کیلوهرتز ، عرض پالس بیشتر از 1us جمع کننده باز: 0-300kHz ، عرض پالس بیشتر از 2.5us |
|
| حالت نبض | نبض + جهت ؛مزایای AB؛CW + CCW ؛ | |
| ورودی آنالوگ | محدوده ولتاژ | -10 ولت تا 10 ولت |
| امپدانس ورودی | 10kΩ | |
| حداکثر فرکانس | 1.5 کیلوهرتز | |
| نوع رابط DI / DO | NPN / PNP | |
| نوع پروتکل ارتباطی | Modbus / CANopen / EtherCAT | |

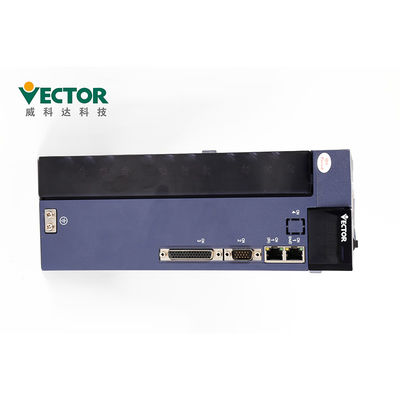

جزئیات مربوط به سروو درایو ، نحوه انتخاب مدل درایو سروو و انجام نصب؟

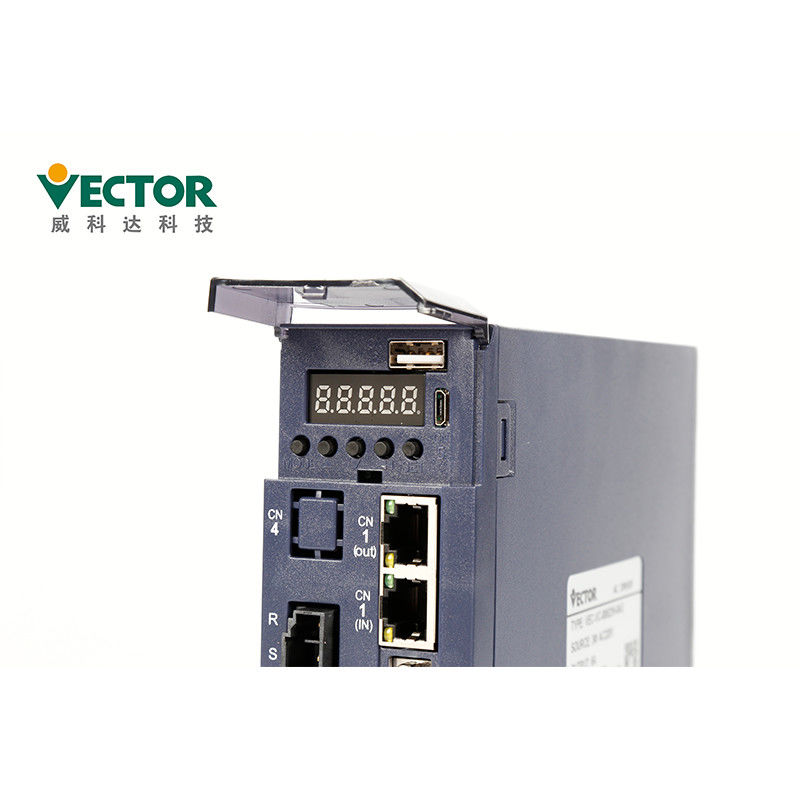

این پنل شامل 8 دکمه و 5 لوله دیجیتال است.
از 5 دکمه فقط 5 دکمه قابل استفاده است و 3 دکمه باقیمانده رزرو شده است.
توابع کلی پنج دکمه در جدول زیر نشان داده شده است.
| نام کلید | عملکرد کلیدی |
| PAR / ALM | سوئیچ حالت ، به فهرست قبلی برگردید |
| ▲ (اضافه کردن) | مقدار بیت چشمک زن لوله دیجیتال LED را افزایش دهید |
| ▼ (دسامبر) | مقدار رقمی چشمک زن لوله دیجیتال LED را کاهش دهید |
| STOP / RST | لوله LED چشمک زن را به سمت چپ حرکت می دهد.مقدار بالای داده را بررسی می کند بیش از 5 بیتتنظیم مجدد خطا ؛ عملکرد Fn را اجرا کنید |
| RD / WT | مقادیر پارامتر را بخوانید / بنویسید ؛ وارد صفحه fn شوید |
نصب و راه اندازی:
the راننده را روی یک سکوی خشک و محکم نصب کنید.تهویه مناسب را حفظ کنید و
اتلاف گرما در هنگام نصب و حفظ زمین خوب.
● لطفا جهت جلوگیری از سو mal عملکرد در جهت مشخص شده نصب کنید.
● هنگام نصب ، اطمینان حاصل کنید که درایور سروو در حد مشخصی نگهداری شده است
فاصله از سطح داخلی کابینت و سایر دستگاه ها ، در غیر این صورت ممکن است باعث آتش سوزی یا نقص عملکرد شود.
| نصب و راه اندازی محیط الزامات |
فشار جو | 86 86 106kPa |
| رطوبت Mbient | 0 ~ 55 | |
| دمای محیط | 0 ~ 90٪ RH | |
| امتیاز IP | IP20 | |
| لرزش | 0 ~ 4.9m / s ^ 2 |
تجهیزات جانبی:
| نام لوازم جانبی | تصویر | ||
| قطعات یدکی Satandard | ترمینال برق | |
با درایو ساختار E1 ، E2 سازگار شوید |
| پلاگین رمزگذار Cn3 | دوشاخه رمزگذار در سمت راننده | ||
| پلاگین ترمینال کنترل Cn4 | پایانه های سیگنال ورودی / خروجی ، سیم کشی کاربر | ||
| خط اتصال رمزگذار | طبق استاندارد مشتری ، طول استاندارد کابل 3 ، 5 ، 8 ، 10 ، 13 ، 15 متر است نیاز دارد اتصال مستقل ارائه دهید |
||
| خط قدرت | طبق استاندارد مشتری ، طول استاندارد کابل 3 ، 5 ، 8 ، 10 ، 13 ، 15 متر است نیاز دارد اتصال مستقل ارائه دهید |
||
| خط نظارت بر درایو | نرم افزار را برای نظارت از راه دور و به روزرسانی میان افزار متصل و تنظیم کنید | ||
| خرید قطعات یدکی | کابل آداپتور USB به RS232 | در صورت لزوم ، خرید خود را انجام دهید | |
| خط ارتباطی اترنت | در صورت لزوم ، خرید خود را انجام دهید |
بسته بندی:
| جزئیات بسته بندی Servo Drive | |||||
| محصولات | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctnاندازه | 280 * 208 * 78 | 112 280 * 208 * | 375 * 290 * 155 | 288 440 * 296 * | 510 * 305 * 325 |
| جزئیات بسته بندی کنترل کننده حرکت | |||||
| محصولات | VA Motion | گسترش VA | VE Motion | VE Expansion (32) | VE Expansion (76) |
| Ctnاندازه | 78 * 165 * 165 | 127 * 75 * 70 | 69 * 128 * 128 | 78 * 176 * 164 | 786 316 * 164 * |
زمان تحویل و راه حمل و نقل
| تعداد | 1-5 کیت | 50-100 کیت | 200-500 کیت |
| زمان تحویل | در 3 روز | 5-10 روز | 15-25 روز |
1. برای سفارشات کوچک ، ما همیشه می توانیم ظرف 1 هفته تحویل دهیم.
2. محصولات ما را می توان از طریق هوا ، زمین یا دریا حمل کرد.
مشخص می کند:
1. CE (استاندارد ایمنی اتحادیه اروپا) ؛
2. IEC / EN61800-5-1: 2007 (الزامات ایمنی برای برق ، حرارت و انرژی در بخش 5-1 از
سیستم راننده برقی با سرعت متغیر) ، مطابق با استاندارد ملی GB12668.501-2013 ؛
3 ، IEC / EN61800-3: 2004 + A1 (کنترل سرعت سیستم راننده برقی قسمت 3 سازگاری الکترومغناطیسی
استانداردها و روشهای آزمون خاص آن) ، مطابق با استاندارد ملی GB12668.3-2012.
