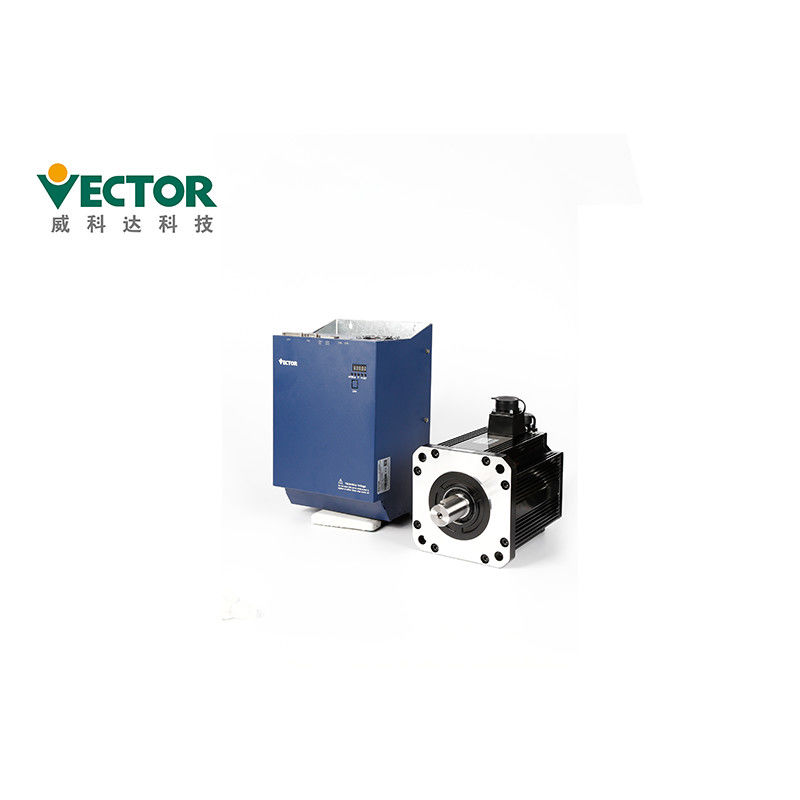

سیستم کنترل سروو AC 1.5kw آنالوگ پالس برای چرخ خیاطی

220V 1.5kw پالس/آنالوگ AC سروو سیستم راننده برای چرخ خیاطی

سیستم راننده پالس/آنالوگ AC سروو
قدرت AC 1.5 کیلو وات
سه فاز 220 ولت
Modbus / CanOpen / EtherCAT
مکان / سرعت / حالت کنترل گشتاور

2500 پالس افزایشی + رمزگذار Hall ؛

ویژگی های محصولات

انتخاب مدل سروو درایو:

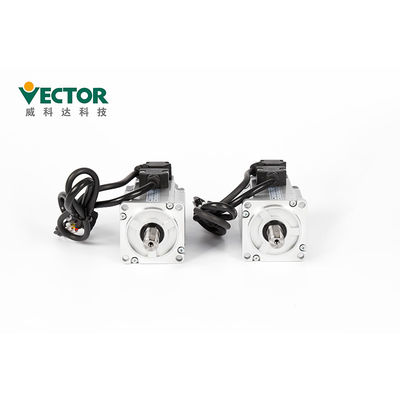

مدل موتور سروو:

احتیاطات نصب

the درایور را روی سکویی خشک و محکم نصب کنید.تهویه مناسب را حفظ کنید و

اتلاف گرما در حین نصب و حفظ زمین مناسب

● لطفاً جهت جلوگیری از خرابی ، در جهت مشخص شده نصب کنید.

installing هنگام نصب ، لطفاً اطمینان حاصل کنید که درایور سرو در یک قسمت مشخص نگه داشته شده است

فاصله از سطح داخلی کابینت و سایر ماشین آلات ، در غیر این صورت ممکن است باعث آتش سوزی یا خرابی شود.

اقدامات احتیاطی:

● در عملیات آزمایشی ، به منظور جلوگیری از حوادث ، لطفاً سرو موتور را بدون بار آزمایش کنید

(به محور راننده وصل نیست) ، در غیر این صورت ممکن است باعث آسیب شود.

● هنگام شروع به کار بر روی دستگاه پشتیبانی ، پارامترهای کاربر را مطابق با دستگاه تنظیم کنید

از پیش.اگر کار را بدون تنظیم پارامتر شروع کنید ، ممکن است باعث از دست رفتن مکانیکی یا خرابی آن شود.

● برای جلوگیری از حوادث ، یک سوئیچ محدود کننده یا یک دریچه در انتهای قسمت متحرک دستگاه نصب کنید ،

در غیر این صورت باعث آسیب یا صدمه مکانیکی می شود.

extreme تغییرات زیادی در تنظیمات پارامتر ایجاد نکنید ، زیرا ممکن است منجر شود

عملکرد ناپایدار ، آسیب مکانیکی یا جراحت.

● هنگامی که برق روشن است یا منبع تغذیه قطع می شود ، هیت سینک درایور سرو ، خارجی است

مقاومت ترمز ، موتور و غیره ممکن است در دمای بالا باشند.به آن دست نزنید ، در غیر این صورت ممکن است باعث سوختگی شود.

● هنگام استفاده از موتور سروو در محور عمودی ، یک دستگاه ایمنی را برای جلوگیری از افتادن قطعه کار تنظیم کنید

تحت زنگ هشدار ، بیش از سفر ، و غیره. علاوه بر این ، لطفاً هنگام وقوع یک سفر اضافی ، تنظیم قفل سروو را انجام دهید ،

در غیر این صورت قطعه کار ممکن است در شرایط بیش از حد سفر سقوط کند.

during در حین کار محدوده عملکرد دستگاه را وارد نکنید ، در غیر این صورت باعث آسیب می شود.

during در حین کار سروو موتور یا قسمت متحرک دستگاه را لمس نکنید

عملیات ، در غیر این صورت باعث آسیب می شود.

● لطفاً برای اطمینان از ایمنی حتی در صورت دریافت سیگنال ، سیستم ایمنی را تنظیم کنید

شکست خطبه عنوان مثال ، هنگامی که سوئیچ مثبت بیش از سفر (P-OT) و منفی بیش از سوئیچ سفر

سیگنال های (N-OT) در تنظیمات کارخانه قطع می شوند ، آنها با خیال راحت کار می کنند.

when هنگام خاموش کردن برق ، وضعیت سروو خاموش کنید.

frequently بارها و بارها دستگاه را روشن/خاموش نکنید.پس از شروع عملیات واقعی ، فاصله روشن/خاموش روشن/خاموش است

باید بیش از 1 ساعت باشد ، در غیر این صورت اجزای داخل واحد سروو زودرس پیر می شوند.

● هنگام وقوع زنگ هشدار ، پس از برطرف شدن علت زنگ هشدار را مجدداً تنظیم کرده و اطمینان حاصل کنید

ایمنی را دوباره شروع کنید ، در غیر این صورت ممکن است باعث صدمه شود.

for از ترمز موتور ترمز برای ترمز معمولی استفاده نکنید ، در غیر این صورت ممکن است

باعث خرابی می شود

اقدامات احتیاطی نگهداری و بازرسی

while هنگام روشن بودن سیم کشی را تغییر ندهید ، در غیر این صورت ممکن است باعث برق گرفتگی یا آسیب شود.

● لطفا سیم کشی یا بازرسی توسط تکنسین های حرفه ای انجام شود ، در غیر این صورت

ممکن است باعث برق گرفتگی یا خرابی محصول شود.

● لطفاً بعد از قطع برق به مدت حداقل 5 دقیقه ، برق را بررسی کنید.حتی اگر برق خاموش باشد ،

ولتاژ بالا ممکن است در داخل سروو درایو باقی بماند.بنابراین ، ترمینال برق را در عرض 5 لمس نکنید

دقایقی پس از خاموش شدن برق ، در غیر این صورت ممکن است باعث برق گرفتگی شود.

● هنگام تعویض سروو درایو ، لطفاً از پارامترهای کاربر درایور سرو که باید تعویض شوند ، نسخه پشتیبان تهیه کنید

قبل از تعویض ، و پشتیبان گیری را به سروو درایو جدید منتقل کرده و سپس عملیات را مجدداً راه اندازی کنید ،

در غیر این صورت ممکن است دستگاه آسیب ببیند.

بسته بندی و حمل و نقل

زمان تحویل

1. برای سفارش کوچک ما همیشه می توانیم ظرف 1 هفته تحویل دهیم.

2. محصولات ما را می توان از طریق هوا ، زمین یا دریا حمل کرد.

تجهیزات جانبی

	نام لوازم جانبی	تصویر
قطعات یدکی سانداندارد	ترمینال برق		سازگار با درایو ساختار E1 ، E2
	پلاگین رمزگذار Cn3		پلاگین رمزگذار در سمت درایور
	پلاگین ترمینال کنترل Cn4		پایانه های سیگنال ورودی/خروجی ، سیم کشی کاربر
	خط اتصال رمزگذار		طول استاندارد کابل 3 ، 5 ، 8 ، 10 ، 13 ، 15 متر است نیازها ارائه اتصال مستقل
	خط قدرت		طول استاندارد کابل 3 ، 5 ، 8 ، 10 ، 13 ، 15 متر است نیازها ارائه اتصال مستقل
	خط نظارت بر درایو		نرم افزار را برای نظارت از راه دور و به روز رسانی سیستم عامل متصل کرده و تنظیم کنید
خرید قطعات یدکی	کابل آداپتور USB به RS232		در صورت لزوم ، خود خرید کنید
	خط ارتباطی اترنت		در صورت لزوم ، خود خرید کنید

گواهینامه های CE

1. CE (استاندارد ایمنی اتحادیه اروپا) ؛
2. IEC/EN61800-5-1: 2007 (الزامات ایمنی برای برق ، حرارت و انرژی در بخش 5-1 از

سیستم راننده برقی با سرعت متغیر) ، مطابق با استاندارد ملی GB12668.501-2013 ؛

3 ، IEC / EN61800-3: 2004 + A1 (کنترل سرعت سیستم برقی راننده قسمت 3 سازگاری الکترومغناطیسی

استانداردها و روشهای آزمایشی خاص آن) ، مطابق با استاندارد ملی GB12668.3-2012.
