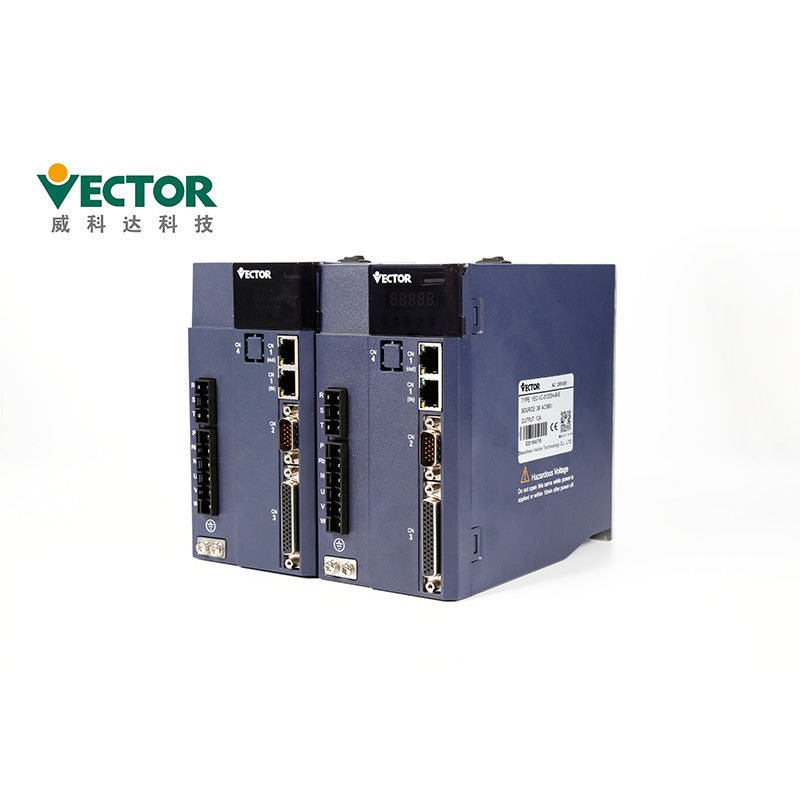

3.5Nm 750W سیستم کنترل حرکت سروو سیستم کنترل حلقه بسته موتور سروو

220V 3.5nm 750W Hybrid Closed-Loop Control Servo Driver با رمزگذار مطلق 24bit

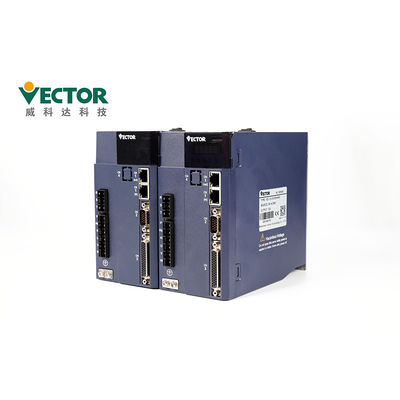

سروو درایور کنترل ترکیبی حلقه بسته
قدرت AC 0.75 کیلو وات
سه فاز 380V
Modbus / CanOpen / EtherCAT
مکان / سرعت / حالت کنترل گشتاور
رمزگذار مطلق 24bit Tamagawa؛

ویژگی های محصولات

مدل موتور سروو:

نصب درایو سروو:

the درایور را روی سکویی خشک و محکم نصب کنید.تهویه مناسب را حفظ کنید و

اتلاف گرما در حین نصب و حفظ زمین مناسب

● لطفاً جهت جلوگیری از خرابی ، در جهت مشخص شده نصب کنید.

installing هنگام نصب ، لطفاً اطمینان حاصل کنید که درایور سرو در یک قسمت مشخص نگه داشته شده است

فاصله از سطح داخلی کابینت و سایر ماشین آلات ، در غیر این صورت ممکن است باعث آتش سوزی یا خرابی شود.

● هنگام نصب ، پورت های مکش و خروجی را مسدود نکنید و اجسام خارجی را داخل آن قرار ندهید

محصول وارد شود ، در غیر این صورت ممکن است به دلیل پیری اجزای داخلی باعث خرابی یا آتش سوزی شود.

objects اجسام سنگین را روی یا زیر این محصول قرار ندهید زیرا ممکن است باعث آسیب شود.

● لطفاً در محیط زیر نصب کنید:

1. مکانهای بدون نور مستقیم خورشید ؛

2. مکانهایی که دمای محیط در محدوده 0 تا 55 درجه سانتیگراد است ؛

3. رطوبت نسبی در محدوده 0 تا 95 درصد و بدون تراکم ؛

4. مکانهای عاری از قطرات آب ، بخار ، گرد و غبار و گرد و غبار روغنی ؛

5. مکانهایی که هیچ دستگاه حرارتی بالا وجود ندارد ؛

6. سایتهای مایع و گازهای غیر قابل خوردن ، قابل اشتعال ؛

7. پاشیدن آب ، روغن و دارو آسان نیست.

8. مکانهایی که در معرض تابش رادیواکتیو نیستند ؛

9. مکانهای قوی و بدون ارتعاش ؛

10. مکانهایی که هیچ تداخل نویز الکترومغناطیسی وجود ندارد.

اقدامات احتیاطی:

● در عملیات آزمایشی ، به منظور جلوگیری از حوادث ، لطفاً سرو موتور را بدون بار آزمایش کنید

(به محور راننده وصل نیست) ، در غیر این صورت ممکن است باعث آسیب شود.

● هنگام شروع به کار بر روی دستگاه پشتیبانی ، پارامترهای کاربر را مطابق با دستگاه تنظیم کنید

از پیش.اگر کار را بدون تنظیم پارامتر شروع کنید ، ممکن است باعث از دست رفتن مکانیکی یا خرابی آن شود.

● برای جلوگیری از حوادث ، یک سوئیچ محدود کننده یا یک دریچه در انتهای قسمت متحرک دستگاه نصب کنید ،

در غیر این صورت باعث آسیب یا صدمه مکانیکی می شود.

extreme تغییرات زیادی در تنظیمات پارامتر ایجاد نکنید ، زیرا ممکن است منجر شود

عملکرد ناپایدار ، آسیب مکانیکی یا جراحت.

● هنگامی که برق روشن است یا منبع تغذیه قطع می شود ، هیت سینک درایور سرو ، خارجی است

مقاومت ترمز ، موتور و غیره ممکن است در دمای بالا باشند.به آن دست نزنید ، در غیر این صورت ممکن است باعث سوختگی شود.

● هنگام استفاده از موتور سروو در محور عمودی ، یک دستگاه ایمنی را برای جلوگیری از افتادن قطعه کار تنظیم کنید

تحت زنگ هشدار ، بیش از سفر ، و غیره. علاوه بر این ، لطفاً هنگام وقوع یک سفر اضافی ، تنظیم قفل سروو را انجام دهید ،

در غیر این صورت قطعه کار ممکن است در شرایط بیش از حد سفر سقوط کند.

during در حین کار محدوده عملکرد دستگاه را وارد نکنید ، در غیر این صورت باعث آسیب می شود.

during در حین کار سروو موتور یا قسمت متحرک دستگاه را لمس نکنید

عملیات ، در غیر این صورت باعث آسیب می شود.

● لطفاً برای اطمینان از ایمنی حتی در صورت دریافت سیگنال ، سیستم ایمنی را تنظیم کنید

شکست خطبه عنوان مثال ، هنگامی که سوئیچ مثبت بیش از سفر (P-OT) و منفی بیش از سوئیچ سفر

سیگنال های (N-OT) در تنظیمات کارخانه قطع می شوند ، آنها با خیال راحت کار می کنند.

when هنگام خاموش کردن برق ، وضعیت سروو خاموش کنید.

frequently بارها و بارها دستگاه را روشن/خاموش نکنید.پس از شروع عملیات واقعی ، فاصله روشن/خاموش روشن/خاموش است

باید بیش از 1 ساعت باشد ، در غیر این صورت اجزای داخل واحد سروو زودرس پیر می شوند.

● هنگام وقوع زنگ هشدار ، پس از برطرف شدن علت زنگ هشدار را مجدداً تنظیم کرده و اطمینان حاصل کنید

ایمنی را دوباره شروع کنید ، در غیر این صورت ممکن است باعث صدمه شود.

for از ترمز موتور ترمز برای ترمز معمولی استفاده نکنید ، در غیر این صورت ممکن است

باعث خرابی می شود

بسته بندی و حمل و نقل

زمان تحویل

1. برای سفارش کوچک ما همیشه می توانیم ظرف 1 هفته تحویل دهیم.

2. محصولات ما را می توان از طریق هوا ، زمین یا دریا حمل کرد.

تجهیزات جانبی

	نام لوازم جانبی	تصویر
قطعات یدکی سانداندارد	ترمینال برق		سازگار با درایو ساختار E1 ، E2
	پلاگین رمزگذار Cn3		پلاگین رمزگذار در سمت درایور
	پلاگین ترمینال کنترل Cn4		پایانه های سیگنال ورودی/خروجی ، سیم کشی کاربر
	خط اتصال رمزگذار		طول استاندارد کابل 3 ، 5 ، 8 ، 10 ، 13 ، 15 متر است نیازها ارائه اتصال مستقل
	خط قدرت		طول استاندارد کابل 3 ، 5 ، 8 ، 10 ، 13 ، 15 متر است نیازها ارائه اتصال مستقل
	خط نظارت بر درایو		نرم افزار را برای نظارت از راه دور و به روز رسانی سیستم عامل متصل کرده و تنظیم کنید
خرید قطعات یدکی	کابل آداپتور USB به RS232		در صورت لزوم ، خود خرید کنید
	خط ارتباطی اترنت		در صورت لزوم ، خود خرید کنید

گواهینامه های CE

1. CE (استاندارد ایمنی اتحادیه اروپا) ؛
2. IEC/EN61800-5-1: 2007 (الزامات ایمنی برای برق ، حرارت و انرژی در بخش 5-1 از

سیستم راننده برقی با سرعت متغیر) ، مطابق با استاندارد ملی GB12668.501-2013 ؛

3 ، IEC / EN61800-3: 2004 + A1 (کنترل سرعت سیستم برقی راننده قسمت 3 سازگاری الکترومغناطیسی

استانداردها و روشهای آزمایشی خاص آن) ، مطابق با استاندارد ملی GB12668.3-2012.
