AC Power EtherCAT Closed Loop Servo System Ethercat High Torque

توضیحات محصول

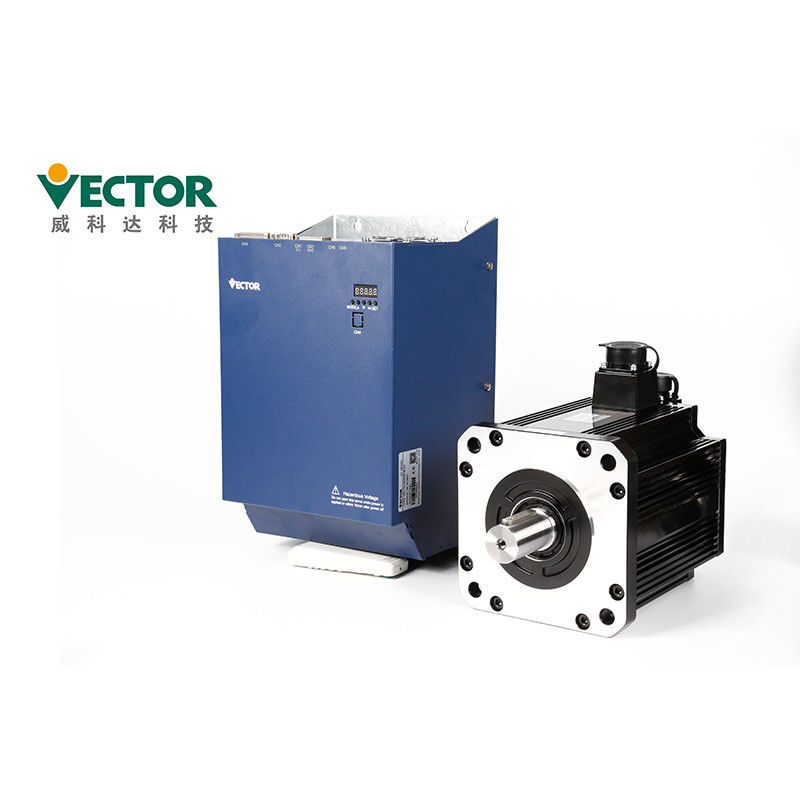

18.5KW Ethercat Crew Loop High Torque Servo Motor Driver برای چاپگرها

درایور سرو موتور گشتاور بالا با گشتاور بالا
قدرت AC 18.5 کیلو وات
سه فاز 380V
Modbus / CanOpen / EtherCAT
مکان / سرعت / حالت کنترل گشتاور
رمزگذار مطلق 24bit Tamagawa؛

ویژگی های محصولات

انتخاب مدل سروو درایو:

مدل موتور سروو:

اقدامات احتیاطی:

● در عملیات آزمایشی ، به منظور جلوگیری از حوادث ، لطفاً سرو موتور را بدون بار آزمایش کنید

(به محور راننده وصل نیست) ، در غیر این صورت ممکن است باعث آسیب شود.

● هنگام شروع به کار بر روی دستگاه پشتیبانی ، پارامترهای کاربر را مطابق با دستگاه تنظیم کنید

از پیش.اگر کار را بدون تنظیم پارامتر شروع کنید ، ممکن است باعث از دست رفتن مکانیکی یا خرابی آن شود.

● برای جلوگیری از حوادث ، یک سوئیچ محدود کننده یا یک دریچه در انتهای قسمت متحرک دستگاه نصب کنید ،

در غیر این صورت باعث آسیب یا صدمه مکانیکی می شود.

extreme تغییرات زیادی در تنظیمات پارامتر ایجاد نکنید ، زیرا ممکن است منجر شود

عملکرد ناپایدار ، آسیب مکانیکی یا جراحت.

● هنگامی که برق روشن است یا منبع تغذیه قطع می شود ، هیت سینک درایور سرو ، خارجی است

مقاومت ترمز ، موتور و غیره ممکن است در دمای بالا باشند.به آن دست نزنید ، در غیر این صورت ممکن است باعث سوختگی شود.

● هنگام استفاده از موتور سروو در محور عمودی ، یک دستگاه ایمنی را برای جلوگیری از افتادن قطعه کار تنظیم کنید

تحت زنگ هشدار ، بیش از سفر ، و غیره. علاوه بر این ، لطفاً هنگام وقوع یک سفر اضافی ، تنظیم قفل سروو را انجام دهید ،

در غیر این صورت قطعه کار ممکن است در شرایط بیش از حد سفر سقوط کند.

during در حین کار محدوده عملکرد دستگاه را وارد نکنید ، در غیر این صورت باعث آسیب می شود.

during در حین کار سروو موتور یا قسمت متحرک دستگاه را لمس نکنید

عملیات ، در غیر این صورت باعث آسیب می شود.

● لطفاً برای اطمینان از ایمنی حتی در صورت دریافت سیگنال ، سیستم ایمنی را تنظیم کنید

شکست خطبه عنوان مثال ، هنگامی که سوئیچ مثبت بیش از سفر (P-OT) و منفی بیش از سوئیچ سفر

سیگنال های (N-OT) در تنظیمات کارخانه قطع می شوند ، آنها با خیال راحت کار می کنند.

when هنگام خاموش کردن برق ، وضعیت سروو خاموش کنید.

frequently بارها و بارها دستگاه را روشن/خاموش نکنید.پس از شروع عملیات واقعی ، فاصله روشن/خاموش روشن/خاموش است

باید بیش از 1 ساعت باشد ، در غیر این صورت اجزای داخل واحد سروو زودرس پیر می شوند.

● هنگام وقوع زنگ هشدار ، پس از برطرف شدن علت زنگ هشدار را مجدداً تنظیم کرده و اطمینان حاصل کنید

ایمنی را دوباره شروع کنید ، در غیر این صورت ممکن است باعث صدمه شود.

for از ترمز موتور ترمز برای ترمز معمولی استفاده نکنید ، در غیر این صورت ممکن است

باعث خرابی می شود

اقدامات احتیاطی نگهداری و بازرسی

while هنگام روشن بودن سیم کشی را تغییر ندهید ، در غیر این صورت ممکن است باعث برق گرفتگی یا آسیب شود.

● لطفا سیم کشی یا بازرسی توسط تکنسین های حرفه ای انجام شود ، در غیر این صورت

ممکن است باعث برق گرفتگی یا خرابی محصول شود.

● لطفاً بعد از قطع برق به مدت حداقل 5 دقیقه ، برق را بررسی کنید.حتی اگر برق خاموش باشد ،

ولتاژ بالا ممکن است در داخل سروو درایو باقی بماند.بنابراین ، ترمینال برق را در عرض 5 لمس نکنید

دقایقی پس از خاموش شدن برق ، در غیر این صورت ممکن است باعث برق گرفتگی شود.

● هنگام تعویض سروو درایو ، لطفاً از پارامترهای کاربر درایور سرو که باید تعویض شوند ، نسخه پشتیبان تهیه کنید

قبل از تعویض ، و پشتیبان گیری را به سروو درایو جدید منتقل کرده و سپس عملیات را مجدداً راه اندازی کنید ،

در غیر این صورت ممکن است دستگاه آسیب ببیند.

بسته بندی و حمل و نقل

زمان تحویل

1. برای سفارش کوچک ما همیشه می توانیم ظرف 1 هفته تحویل دهیم.

2. محصولات ما را می توان از طریق هوا ، زمین یا دریا حمل کرد.

تجهیزات جانبی

	نام لوازم جانبی	تصویر
قطعات یدکی سانداندارد	ترمینال برق		سازگار با درایو ساختار E1 ، E2
	پلاگین رمزگذار Cn3		پلاگین رمزگذار در سمت درایور
	پلاگین ترمینال کنترل Cn4		پایانه های سیگنال ورودی/خروجی ، سیم کشی کاربر
	خط اتصال رمزگذار		طول استاندارد کابل 3 ، 5 ، 8 ، 10 ، 13 ، 15 متر است نیازها ارائه اتصال مستقل
	خط قدرت		طول استاندارد کابل 3 ، 5 ، 8 ، 10 ، 13 ، 15 متر است نیازها ارائه اتصال مستقل
	خط نظارت بر درایو		نرم افزار را برای نظارت از راه دور و به روز رسانی سیستم عامل متصل کرده و تنظیم کنید
خرید قطعات یدکی	کابل آداپتور USB به RS232		در صورت لزوم ، خود خرید کنید
	خط ارتباطی اترنت		در صورت لزوم ، خود خرید کنید

گواهینامه های CE

1. CE (استاندارد ایمنی اتحادیه اروپا) ؛
2. IEC/EN61800-5-1: 2007 (الزامات ایمنی برای برق ، حرارت و انرژی در بخش 5-1 از

سیستم راننده برقی با سرعت متغیر) ، مطابق با استاندارد ملی GB12668.501-2013 ؛

3 ، IEC / EN61800-3: 2004 + A1 (کنترل سرعت سیستم برقی راننده قسمت 3 سازگاری الکترومغناطیسی

استانداردها و روشهای آزمایشی خاص آن) ، مطابق با استاندارد ملی GB12668.3-2012.
