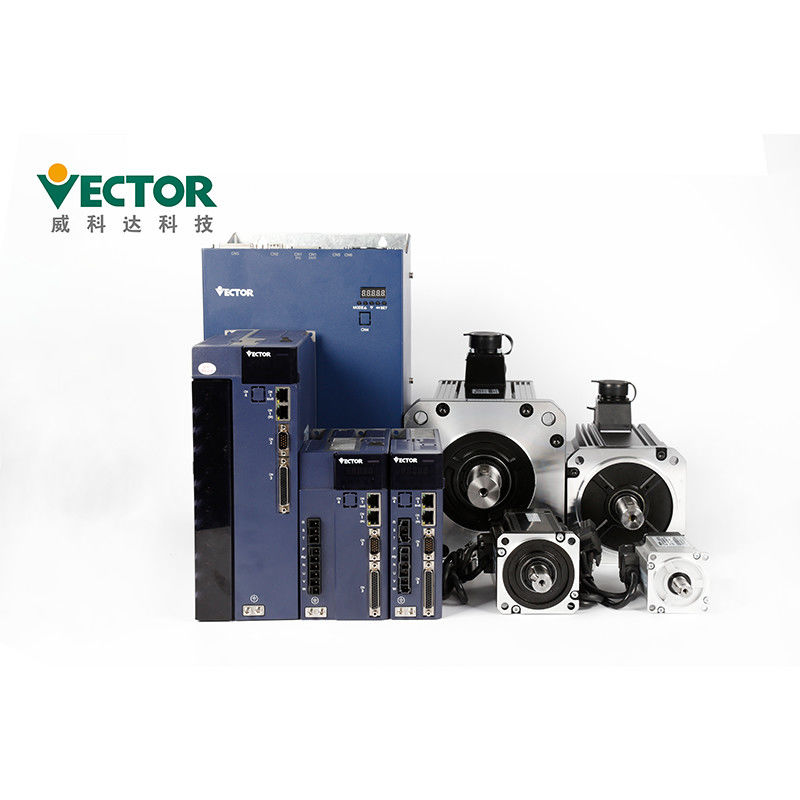

وکتور درایو 3A کوچک و درایوهایی با رمزگذار مطلق 23 بیتی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Vector |
| گواهی: | CE |
| شماره مدل: | VEC-VC-00623HC-ME / 80MB-00125A23F-MF2 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 کیت |
|---|---|
| قیمت: | To Be Discussed |
| جزئیات بسته بندی: | 375 * 290 * 155 میلی متر ، 280 * 208 * 112 میلی متر |
| زمان تحویل: | 5-8 روز کار |
| شرایط پرداخت: | L / C ، T / T ، Western Union |
| قابلیت ارائه: | 500-1000 کیت / ماه |
|
اطلاعات تکمیلی |
|||
| فاز: | سه مرحله | ولتاژ: | 220 ولت |
|---|---|---|---|
| مدل: | VEC-VC-00623HC-ME / 80MB-00125A23F-MF2 | طریقه استفاده: | ماشین بسته بندی |
| گواهینامه ها: | م | رمزگذار: | رمزگذار مطلق 23 بیتی |
| پروتکل های ارتباطی: | Modbus / CANopen / EtherCAT | قدرت: | 1kw |
| برجسته: | 3A سروو موتورها و درایوهای کوچک ، وکتور سروو موتورها و درایوهای کوچک ، وکتور سیستم درایو سروو 3A,Vector Small Servo Motors And Drives,Vector 3A Servo Drive System |
||
توضیحات محصول
سروو درایو AC 220V 1kw کوچک با رمزگذار مطلق 23Bit
سروو درایو کوچک قدرت AC
قدرت AC 1 کیلو وات
سه فاز 220 ولت
Modbus / CanOpen / EtherCAT
مکان / سرعت / حالت کنترل گشتاور
23bit رمزگذار مطلق Tamagawa؛
ویژگی های محصولات
| نام محصول | سروو درایو کوچک قدرت AC |
| نام تجاری | بردار |
| شماره مدل | VEC-VC-00623HC-ME/80MB-00125A23F-MF2 |
| قدرت 4 | 1 کیلو وات |
| ولتاژ | 220 ولت |
| فاز | سه فاز |
| جریان فعلی | 3A |
| پروتکل های ارتباطی | Modbus/CANopen/EtherCAT |
| رمزگذار | رمزگذار مطلق Tamagawa 17/23 بیت |
| ورودی فرمان نبض | نوع نبض | ورودی افتراقی ، جمع کننده را باز کنید |
| محدوده فرکانس | ورودی دیفرانسیل: 0-500 کیلوهرتز ، عرض نبض بیشتر از 1us جمع کننده باز: 0-300 کیلوهرتز ، عرض پالس بیشتر از 2.5us |
|
| حالت پالس | نبض + جهت ؛مزایای AB ؛CW+CCW ؛ | |
| ورودی آنالوگ | محدوده ولتاژ | -10 ولت تا 10 ولت |
| امپدانس ورودی | 10 کیلو وات | |
| حداکثر فرکانس | 1.5 کیلوهرتز | |
| نوع رابط DI/DO | NPN/PNP | |
| ارتباطات | Modbus/CANopen/EtherCAT | |
| حالت موقعیت مکانی | روش ورودی فرمان | فرمان نبض موقعیت برنامه ریزی داخلی بر اساس موقعیت هدف ، سرعت ، شتاب و کاهش سرعت برنامه ریزی کنید زمان منحنی سرعت ذوزنقه ای منحنی سرعت مکعب حالت فرمان مطلق / نسبی |
| آموزش صاف کردن حالت | فیلترینگ کم گذر / فیلتر متوسط | |
| نسبت دنده الکترونیکی | N/M ؛ (M = 1 ~ 2147483647 ، N = 1 ~ 2147483647) | |
| محدودیت گشتاور | محدوده گشتاور داخلی / حد گشتاور آنالوگ | |
| جبران خسارت پیش رو | Speed Feedforward / Torque Feedforward | |
| جبران گشتاور | جبران گشتاور ثابت / جبران گشتاور آنالوگ / جبران خودکار گشتاور ؛ |
|
| حالت کنترل سریع | نوع ورودی فرمان | فرکانس نبض / آنالوگ / سرعت برنامه ریزی داخلی |
| محدوده کنترل سرعت | حداکثر سرعت 1 | |
| پهنای باند | 1 کیلوهرتز | |
| محدودیت گشتاور | محدوده گشتاور داخلی / حد گشتاور آنالوگ | |
| آموزش صاف کردن حالت | فیلترینگ کم گذر / فیلتر متوسط | |
| جبران خسارت پیش رو | گشتاور پیشرو | |
| جبران گشتاور | جبران گشتاور ثابت / جبران گشتاور آنالوگ / جبران خودکار گشتاور ؛ |
|
| حالت کنترل گشتاور | نوع ورودی فرمان | مرجع گشتاور داخلی / گشتاور کنترل آنالوگ |
| جبران گشتاور | جبران گشتاور ثابت / جبران گشتاور آنالوگ / جبران خودکار گشتاور ؛ |
|
| محدودیت سرعت | محدودیت سرعت داخلی / محدودیت سرعت آنالوگ | |
پنل شامل 5 دکمه و 5 لوله دیجیتال است.
عملکردهای کلی پنج دکمه در جدول زیر نشان داده شده است.
| نام کلید | عملکرد کلیدی |
| حالت | تغییر حالت ، بازگشت به منوی قبلی |
| (اضافه کردن) | افزایش مقدار بیت چشمک زن دیجیتال LED |
| (کاهش) | مقدار رقم چشمک زن دیجیتال LED را کاهش دهید |
| ◄◄(تغییر مکان) | لوله LED چشمک زن را به سمت چپ حرکت می دهد.ارزش بالای داده ها را بررسی می کند بیشتر از 5 بیت ؛بازنشانی خطا ؛ عملکرد Fn را اجرا کنید |
| تنظیم | خواندن/نوشتن مقادیر پارامتر |
سرو موتور:
نصب و راه اندازی:
the درایور را روی سکویی خشک و محکم نصب کنید.تهویه مناسب را حفظ کنید و
اتلاف گرما در حین نصب و حفظ زمین مناسب
● لطفاً جهت جلوگیری از خرابی ، در جهت مشخص شده نصب کنید.
installing هنگام نصب ، لطفاً اطمینان حاصل کنید که درایور سرو در یک قسمت مشخص نگه داشته شده است
فاصله از سطح داخلی کابینت و سایر ماشین آلات ، در غیر این صورت ممکن است باعث آتش سوزی یا خرابی شود.
| نصب و راه اندازی محیط الزامات |
فشار جو | 86 ~ 106kPa |
| رطوبت Mbient | 0 ~ 55 | |
| دمای محیط | 0 ~ 90 R RH | |
| رتبه بندی IP | IP20 | |
| ارتعاش | 0 ~ 4.9 متر بر ثانیه^2 |
بسته بندی و حمل و نقل
| جزئیات بسته بندی Servo Drive | |||||
| محصولات | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctnاندازه | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| جزئیات بسته بندی Motion Controller | |||||
| محصولات | VA Motion | VA Expansion | VE Motion | VE Expansion (32) | VE Expansion (76) |
| Ctnاندازه | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 78*316*164* |
زمان تحویل
| تعداد | 1-5 کیت | 50-100 کیت | 200-500 کیت |
| زمان تحویل | در 3 روز | 5-10 روز | 15-25 روز |
1. برای سفارش کوچک ما همیشه می توانیم ظرف 1 هفته تحویل دهیم.
2. محصولات ما را می توان از طریق هوا ، زمین یا دریا حمل کرد.
تجهیزات جانبی
| نام لوازم جانبی | تصویر | ||
| قطعات یدکی سانداندارد | ترمینال برق | |
سازگار با درایو ساختار E1 ، E2 |
| پلاگین رمزگذار Cn3 | پلاگین رمزگذار در سمت درایور | ||
| پلاگین ترمینال کنترل Cn4 | پایانه های سیگنال ورودی/خروجی ، سیم کشی کاربر | ||
| خط اتصال رمزگذار | طول استاندارد کابل 3 ، 5 ، 8 ، 10 ، 13 ، 15 متر است نیازها ارائه اتصال مستقل |
||
| خط قدرت | طول استاندارد کابل 3 ، 5 ، 8 ، 10 ، 13 ، 15 متر است نیازها ارائه اتصال مستقل |
||
| خط نظارت بر درایو | نرم افزار را برای نظارت از راه دور و به روز رسانی سیستم عامل متصل کرده و تنظیم کنید | ||
| خرید قطعات یدکی | کابل آداپتور USB به RS232 | در صورت لزوم ، خود خرید کنید | |
| خط ارتباطی اترنت | در صورت لزوم ، خود خرید کنید |
گواهینامه های CE
1. CE (استاندارد ایمنی اتحادیه اروپا) ؛
2. IEC/EN61800-5-1: 2007 (الزامات ایمنی برای برق ، حرارت و انرژی در بخش 5-1 از
سیستم راننده برقی با سرعت متغیر) ، مطابق با استاندارد ملی GB12668.501-2013 ؛
3 ، IEC / EN61800-3: 2004 + A1 (کنترل سرعت سیستم برقی راننده قسمت 3 سازگاری الکترومغناطیسی
استانداردها و روشهای آزمایشی خاص آن) ، مطابق با استاندارد ملی GB12668.3-2012.
