CE سروو موتور AC 3.8kw برای ماشین های برش نجاری
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Vector |
| گواهی: | CE |
| شماره مدل: | VEC-VC-01233HC-ME / 130MB-3R825A33F-MF2 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 کیت |
|---|---|
| قیمت: | To Be Discussed |
| جزئیات بسته بندی: | 375 * 290 * 155 میلی متر ، 280 * 208 * 112 میلی متر |
| زمان تحویل: | 5-8 روز کار |
| شرایط پرداخت: | L / C ، T / T ، Western Union |
| قابلیت ارائه: | 500-1000 کیت / ماه |
|
اطلاعات تکمیلی |
|||
| فاز: | سه مرحله | ولتاژ: | 380 ولت |
|---|---|---|---|
| مدل: | VEC-VC-01233HC-ME / 130MB-3R825A33F-MF2 | طریقه استفاده: | ماشین های برش نجاری |
| گواهینامه ها: | م | رمزگذار: | رمزگذار مطلق 17/23 بیتی |
| پروتکل های ارتباطی: | Modbus / CANopen / EtherCAT | قدرت: | 3.8 کیلو وات |
| برجسته: | ماشین آلات نجاری سیستم موتور سروو AC ، سیستم موتور سروو CE 3.8kw,CE 3.8kw AC Servo Motor System |
||
توضیحات محصول
3.8 کیلو وات 380V موتور سروو پایدار AC سروو درایو برای ماشین آلات برش نجاری
AC Servo Drive برای ماشین آلات برش نجاری
قدرت AC 3.8 کیلو وات
سه فاز 380V
Modbus / CanOpen / EtherCAT
مکان / سرعت / حالت کنترل گشتاور
رمزگذار 17/23bit Tamagawa مطلق ؛
ویژگی های محصولات
| نام محصول | AC Servo Drive برای ماشین آلات برش نجاری | ||
| نام تجاری | بردار | ||
| شماره مدل |
|
||
| قدرت 4 | 3.8 کیلو وات | ||
| ولتاژ | 380 ولت | ||
| فاز | سه فاز | ||
| جریان فعلی | 12A | ||
| پروتکل های ارتباطی | Modbus/CANopen/EtherCAT | ||
| رمزگذار | رمزگذار مطلق Tamagawa 17/23 بیت |

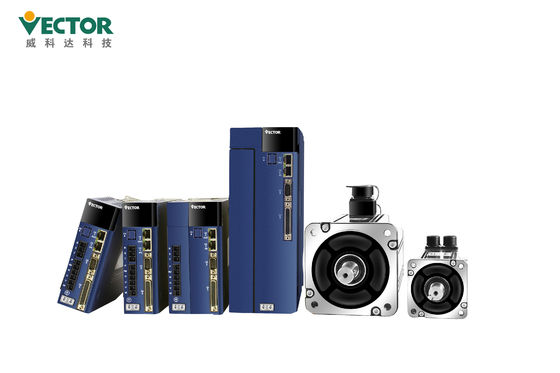

نحوه انتخاب Servo Drive+Servo Motor
پنل شامل 5 دکمه و 5 لوله دیجیتال است.
عملکردهای کلی پنج دکمه در جدول زیر نشان داده شده است.
| نام کلید | عملکرد کلیدی |
| حالت | تغییر حالت ، بازگشت به منوی قبلی |
| (اضافه کردن) | افزایش مقدار بیت چشمک زن دیجیتال LED |
| (کاهش) | مقدار رقم چشمک زن دیجیتال LED را کاهش دهید |
| ◄◄(تغییر مکان) | لوله LED چشمک زن را به سمت چپ حرکت می دهد.ارزش بالای داده ها را بررسی می کند بیشتر از 5 بیت ؛بازنشانی خطا ؛ عملکرد Fn را اجرا کنید |
| تنظیم | خواندن/نوشتن مقادیر پارامتر |
این پنل شامل 8 دکمه و 5 لوله دیجیتال است.
فقط 5 از 8 دکمه قابل استفاده است و 3 دکمه باقی مانده رزرو شده است.
عملکردهای کلی پنج دکمه در جدول زیر نشان داده شده است.
| نام کلید | عملکرد کلیدی |
| PAR/ALM | تغییر حالت ، بازگشت به منوی قبلی |
| (اضافه کردن) | افزایش مقدار بیت چشمک زن دیجیتال LED |
| (کاهش) | مقدار رقم چشمک زن دیجیتال LED را کاهش دهید |
| STOP/RST | لوله LED چشمک زن را به سمت چپ حرکت می دهد.ارزش بالای داده ها را بررسی می کند بیشتر از 5 بیت ؛بازنشانی خطا ؛ عملکرد Fn را اجرا کنید |
| RD/WT | خواندن/نوشتن مقادیر پارامتر ؛ وارد صفحه fn شوید |

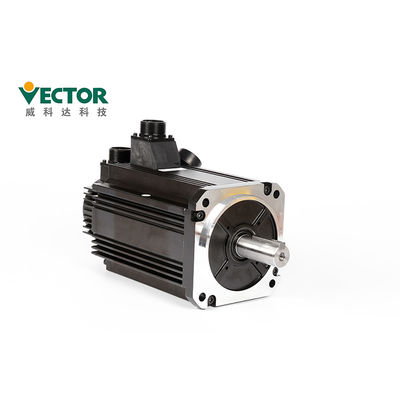

سرو موتور:
چگونه سروو درایو و اتصال با سروو موتور را نصب کنیم؟
نصب و راه اندازی:
the درایور را روی سکویی خشک و محکم نصب کنید.تهویه مناسب را حفظ کنید و
اتلاف گرما در حین نصب و حفظ زمین مناسب
● لطفاً جهت جلوگیری از خرابی ، در جهت مشخص شده نصب کنید.
installing هنگام نصب ، لطفاً اطمینان حاصل کنید که درایور سرو در یک قسمت مشخص نگه داشته شده است
فاصله از سطح داخلی کابینت و سایر ماشین آلات ، در غیر این صورت ممکن است باعث آتش سوزی یا خرابی شود.
● هنگام نصب ، پورت های مکش و خروجی را مسدود نکنید و اجسام خارجی را داخل آن قرار ندهید
محصول وارد شود ، در غیر این صورت ممکن است به دلیل پیری اجزای داخلی باعث خرابی یا آتش سوزی شود.
objects اجسام سنگین را روی یا زیر این محصول قرار ندهید زیرا ممکن است باعث آسیب شود.
● لطفاً در محیط زیر نصب کنید:
1. مکانهای بدون نور مستقیم خورشید ؛
2. مکانهایی که دمای محیط در محدوده 0 تا 55 درجه سانتیگراد است ؛
3. رطوبت نسبی در محدوده 0 تا 95 درصد و بدون تراکم ؛
4. مکانهای عاری از قطرات آب ، بخار ، گرد و غبار و گرد و غبار روغنی ؛
5. مکانهایی که هیچ دستگاه حرارتی بالا وجود ندارد ؛
6. سایتهای مایع و گازهای غیر قابل خوردن ، قابل اشتعال ؛
7. پاشیدن آب ، روغن و دارو آسان نیست.
8. مکانهایی که در معرض تابش رادیواکتیو نیستند ؛
9. مکانهای قوی و بدون ارتعاش ؛
10. مکانهایی که هیچ تداخل نویز الکترومغناطیسی وجود ندارد.
| نصب و راه اندازی محیط الزامات |
فشار جو | 86 ~ 106kPa |
| رطوبت Mbient | 0 ~ 55 | |
| دمای محیط | 0 ~ 90 R RH | |
| رتبه بندی IP | IP20 | |
| ارتعاش | 0 ~ 4.9 متر بر ثانیه^2 |
بسته بندی و حمل و نقل
| جزئیات بسته بندی Servo Drive | |||||
| محصولات | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctnاندازه | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| جزئیات بسته بندی Motion Controller | |||||
| محصولات | VA Motion | VA Expansion | VE Motion | VE Expansion (32) | VE Expansion (76) |
| Ctnاندازه | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 78*316*164* |
زمان تحویل
| تعداد | 1-5 کیت | 50-100 کیت | 200-500 کیت |
| زمان تحویل | در 3 روز | 5-10 روز | 15-25 روز |
1. برای سفارش کوچک ما همیشه می توانیم ظرف 1 هفته تحویل دهیم.
2. محصولات ما را می توان از طریق هوا ، زمین یا دریا حمل کرد.
تجهیزات جانبی
| نام لوازم جانبی | تصویر | ||
| قطعات یدکی سانداندارد | ترمینال برق | |
سازگار با درایو ساختار E1 ، E2 |
| پلاگین رمزگذار Cn3 | پلاگین رمزگذار در سمت درایور | ||
| پلاگین ترمینال کنترل Cn4 | پایانه های سیگنال ورودی/خروجی ، سیم کشی کاربر | ||
| خط اتصال رمزگذار | طول استاندارد کابل 3 ، 5 ، 8 ، 10 ، 13 ، 15 متر است نیازها ارائه اتصال مستقل |
||
| خط قدرت | طول استاندارد کابل 3 ، 5 ، 8 ، 10 ، 13 ، 15 متر است نیازها ارائه اتصال مستقل |
||
| خط نظارت بر درایو | نرم افزار را برای نظارت از راه دور و به روز رسانی سیستم عامل متصل کرده و تنظیم کنید | ||
| خرید قطعات یدکی | کابل آداپتور USB به RS232 | در صورت لزوم ، خود خرید کنید | |
| خط ارتباطی اترنت | در صورت لزوم ، خود خرید کنید |
گواهینامه های CE
1. CE (استاندارد ایمنی اتحادیه اروپا) ؛
2. IEC/EN61800-5-1: 2007 (الزامات ایمنی برای برق ، حرارت و انرژی در بخش 5-1 از
سیستم راننده برقی با سرعت متغیر) ، مطابق با استاندارد ملی GB12668.501-2013 ؛
3 ، IEC / EN61800-3: 2004 + A1 (کنترل سرعت سیستم برقی راننده قسمت 3 سازگاری الکترومغناطیسی
استانداردها و روشهای آزمایشی خاص آن) ، مطابق با استاندارد ملی GB12668.3-2012.
