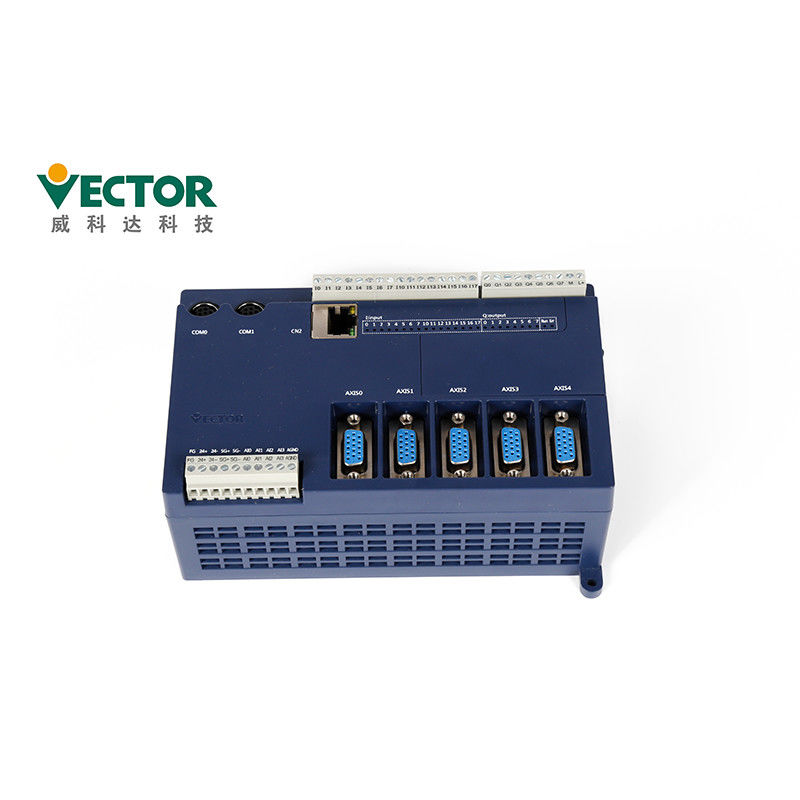

MULTIPROG CanOpen 5 Axis Motion Controller برای تجهیزات لمینیت

MULTIPROG IEC61131-3 استاندارد CanOpen 5 Axis Motion Controller برای تجهیزات لمینیت

کنترل کننده حرکت سری VA از ابزار برنامه نویسی MULTIPROG استفاده می کند و از 5 برنامه نویسی پشتیبانی می کند

زبان های استاندارد بین المللی IEC61131-3 ، که دسترسی به برنامه نویسان را آسان می کند

آغاز شده.این کنترل کننده حرکت از سه نوع رابط پشتیبانی می کند: پالس ، آنالوگ و CanOpen برای حرکت

کنترل.این محصول در واقع پیشرو در محصولات کنترل کننده حرکت بدون اتوبوس است.

ویژگی های محصولات

معرفی نرم افزار:

حالت آنالوگ - پشتیبانی از 4*سروو + 12*محور مجازی

حالت پالس - پشتیبانی از 5*سروو + 11*محور مجازی

حالت CANopen - حداکثر پشتیبانی16 محور

عملکرد:

قابلیت پردازش سیگنال - قابلیت محاسبه قدرتمند ARM ، سیگنال عالی با سرعت بالا FPGA

قابلیت پردازش ؛سرعت عمل - چرخه عملکرد 6 محور فقط 500 میکروثانیه طول می کشد.

عملکردهای قدرتمند کنترل حرکت

1. بلوک عملکرد کنترل حرکت مطابق PLCOPEN2.0 است ، همچنین از بلوک های عملکرد CNC پشتیبانی می کند

2. پشتیبانی از عملکرد تکان دهنده ، تنظیم میزان تغییر شتاب/کاهش.پشتیبانی از عملکرد حالت بافر ،

منحنی حرکت نرم تر

3. بلوک های عملکرد ویژه برای برخی صنایع ارائه دهید ، راه حل ها را بهینه کنید و برنامه را بیشتر کنید

راحت و کارآمد:

وکتور بر ارائه راه حل های کلی برای مشتریان تمرکز می کند.ما ماژول های خاصی را برای آن سفارشی کرده ایم

مشتریان صنعت ، مانند: ماژول های ویژه برای تجهیزات پس از چاپ ، ماژول های ویژه برای پیشرو

تغذیه کاغذ لبه ای ، ماژول های برش و ماژول حرکت مطلق برای بار سنگین اینرسی و غیره.کاربرد

ماژول های اختصاصی استفاده از کنترل کننده های حرکت را آسان تر و کارآمدتر می کند.

MULTIPROG زبان برنامه نویسی:

MULTIPROG از پنج زبان برنامه نویسی IL ، ST ، FBD ، LD ، SFC پشتیبانی می کند ، که IL و ST متعلق به

زبان برنامه نویسی متنی ، FBD ، LDAnd SFC متعلق به زبان برنامه نویسی گرافیکی است.برنامه ای با

توابع مستقل به بخش کد و بخش داده تقسیم می شوند.کد به یک یا چند زبان نوشته شده است

IL ، ST ، FBD ، LD ، SFC ، و داده ها به ترتیب کار متغیر اعلام می شوند.این فصل نحوه انجام کار را توضیح می دهد

متغیرها و نحوه برنامه نویسی آنها را در این پنج زبان برنامه نویسی اعلام کنید:

L 1〗 IL مخفف لیست دستورالعمل است.

〗 2〗 ST مخفف Structured Text Text struktured است.

〖3〗 FBD مخفف نمودار عملکرد توابع نمودار بلوک است.

〖4〗 LD مخفف نمودار نردبان نردبان است.

〖5〗 SFC است SequentialFunction Chart مخفف نمودار عملکرد متوالی است.

در یک زبان برنامه نویسی شبیه گرافیک ، برنامه ها از بالا به پایین و از چپ به راست اسکن می شوند.در یک

زبان برنامه نویسی مبتنی بر متن ، برنامه ها از بالا به پایین اسکن می شوند.

ارائه رابط برنامه نویسی MULTIPROG

پس از باز کردن MULTIPROG ، مطمئن شوید که تنها یک مرز اصلی دارد.با توجه به عملکرد ،

همانطور که نشان داده شده است ، به مناطق مختلف تقسیم می شود.

آ.ساختار برنامه نویسی واضح ، زبان برنامه نویسی استاندارد

بپشتیبانی از تلفیق متقابل بین FBD ، LD و IL و پشتیبانی از برنامه نویسی ترکیبی

جپشتیبانی از زبان های برنامه نویسی IEC61131-3: FBD ، LD ، IL ، ST و SFC

مدل برنامه نویسی با استاندارد IEC61131-3

1) نرم افزار برنامه نویسی MULTIPROG که توسط کنترلر حرکت VA استفاده می شود دارای زبان برنامه نویسی است

و ساختار برنامه مطابق با سیستم برنامه نویسی IEC 61131-3.در IEC 61131-3 ،

ایجاد برنامه ها و پروژه ها در واحد سازمان برنامه (POU) انجام می شود.واحد POU شامل است

از سه بخش: PROGRAM ، FUNCTIONBLOCK و FUNCTION.جایگزین پنج بلوک عملکردی OB ، PB ، DB ،

SB و FB زبان برنامه نویسی PLC سنتی.همانطور که نشان داده شده کارآمدتر و مختصرتر است.

2) مدل نرم افزار برنامه نویسی IEC 61131-3 با ساختار سلسله مراتبی نشان داده شده است ، همانطور که در زیر نشان داده شده است ، نرم افزار

مدل رابطه بین بخشهای مختلف ، از جمله پیکربندی ، منبع ، وظیفه ، برنامه را توصیف می کند

واحد سازمانی ، متغیرهای جهانی ، پیکربندی ورودی و خروجی و غیره.فرآیند برنامه نویسی می تواند یک برنامه پیچیده را برنامه ریزی کند ،

یا تقسیم به تعدادی ماژول کوچک نیز می تواند همزمان از کثرت برنامه های جداگانه ، در حال اجرا ،

و یا برنامه به تعدادی از وظایف برای انجام ، بهبود مدولار و کارآیی روش های عملیاتی همانطور که نشان داده شده است.

واحدهای توسعه

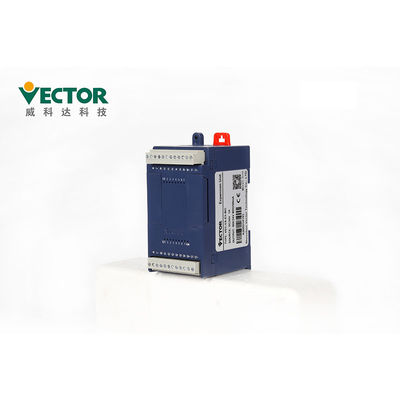

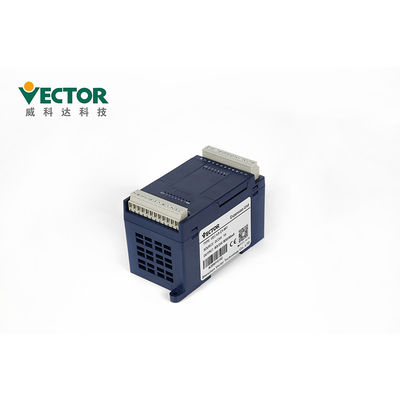

ماژول گسترش IO میزبان کنترل حرکت Vikeda عمدتا دارای 8IO ، 16I و 16O است.8IO به این معنی است که

ماژول توسعه دارای 8 پورت ورودی دیجیتال و 8 پورت خروجی دیجیتال (خروجی نوع ترانزیستور) است.16 منظور من این است

ماژول توسعه دارای 8 پورت ورودی دیجیتال و 8 پورت خروجی دیجیتال (خروجی ترانزیستور) است.16 پورت DI ؛16O

به این معنی که ماژول توسعه دارای 16 پورت DO (خروجی ترانزیستور) است.از بین آنها می توان DI و DO را انتخاب کرد

از طریق جهنده روی میزبان کنترل حرکت برای انتخاب انواع NPN و PNP

دمای محیطی که از این محصول استفاده می شود -10 تا -40 درجه سانتی گراد است.برای کار طولانی مدت ،

توصیه می شود دمای محیط زیر 40 درجه سانتی گراد باشد.اگر دمای محیط بیش از حد باشد

+40 درجه سانتی گراد ، لطفاً آن را در مکانی با تهویه مناسب قرار دهید تا از قابلیت اطمینان محصول اطمینان حاصل شود.در صورت نصب این محصول در

یک جعبه توزیع ، اندازه و شرایط تهویه جعبه توزیع باید به گونه ای باشد که همه داخلی باشد

وسایل الکترونیکی در معرض خطر داغ شدن بیش از حد قرار ندارند و باید به این مسئله توجه شود

ارتعاش دستگاه روی دستگاه های الکترونیکی جعبه توزیع تأثیر می گذارد.علاوه بر این

شرایط استفاده شامل موارد زیر است:

اماکن بدون وسایل گرمایش بالا ؛
مکانهای عاری از قطرات آب ، بخار ، گرد و غبار و گرد و غبار روغنی ؛
مکانهایی که هیچ گاز یا مایع خورنده ، قابل اشتعال وجود ندارد.
مکانهایی بدون گرد و غبار و ذرات فلزی ؛
place مکانی محکم و بدون لرزش ؛
مکانی بدون تداخل نویز الکترومغناطیسی.

واحدهای توسعه و عملکردهای مختلف

بسته بندی و حمل و نقل

زمان تحویل

1. برای سفارش کوچک ما همیشه می توانیم ظرف 1 هفته تحویل دهیم.

2. محصولات ما را می توان از طریق هوا ، زمین یا دریا حمل کرد.

گواهینامه های CE و ROHS
