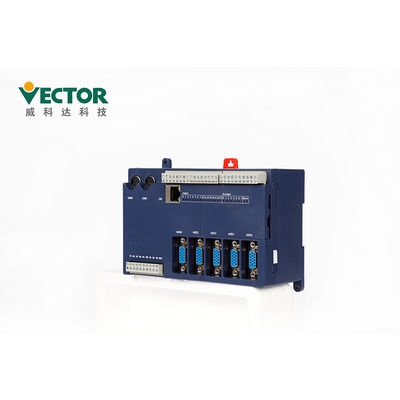

Pulse Analog Canopen Multi Axis Motion Controller for Labels Machines

توضیحات محصول

MULTIPROG Pulse/Analog Multi Axis Motion Controller برای دستگاه های چاپ و برچسب زدن

کنترل کننده حرکت سری VA از ابزار برنامه نویسی MULTIPROG استفاده می کند و از 5 برنامه نویسی پشتیبانی می کند

زبان های استاندارد بین المللی IEC61131-3 ، که دسترسی به برنامه نویسان را آسان می کند

آغاز شده.این کنترل کننده حرکت از سه نوع رابط پشتیبانی می کند: پالس ، آنالوگ و CanOpen برای حرکت

کنترل. کنترل حرکت سری VA دارای 5 رابط سخت افزاری محور سروو است که می تواند حلقه بسته آنالوگ را اتخاذ کند

کنترل یا کنترل حلقه نیمه بسته پالس. کنترل کننده حرکت VA یک راه حل یک مرحله ای ارائه می دهد ، از IO محلی پشتیبانی می کند

توسعه ، اترنت ، سریال ؛از کنترل چند وظیفه ای در زمان واقعی پشتیبانی می کند و شبیه سازی پیشرفته و آسان برای استفاده دارد

ابزار ، و بلوک های عملکرد غنی کنترل حرکت (شامل ماژول های اختصاصی برای صنعت) ، پارامتر را ادغام می کند

تنظیم راحت است و شامل صاف شدن منحنی سرعت در هنگام تغییر بلوک عملکرد است.

منحنی سرعت عملکرد cam یک منحنی S چند جمله ای درجه 5 است.چرخه کنترل حرکت 6 محور سروو

(شامل محور مجازی) کوچک 500 دلار است.این محصول در واقع پیشرو در محصولات کنترل کننده حرکت بدون اتوبوس است.

ویژگی های محصولات

MULTIPROG از پنج زبان برنامه نویسی IL ، ST ، FBD ، LD ، SFC ، پشتیبانی می کند
که IL و ST متعلق به زبان برنامه نویسی متن هستند ، FBD ، LDAnd SFC متعلق به گرافیک است
زبان برنامه نویسی.یک برنامه با توابع مستقل به بخش کد و داده ها تقسیم می شود
بخشکد به یک یا چند زبان IL ، ST ، FBD ، LD ، SFC نوشته شده است و داده ها
به ترتیب کار متغیر اعلام شده است.این فصل نحوه اعلام متغیرها و نحوه انجام آن را توضیح می دهد
آنها را به این پنج زبان برنامه نویسی برنامه ریزی کنید.
L 1〗 IL مخفف لیست دستورالعمل است.
〗 2〗 ST مخفف Structured Text Text ساختار یافته است.
〖3〗 FBD مخفف نمودار عملکرد توابع نمودار بلوک است.
〖4〗 LD مخفف نمودار نردبان نردبان است.
〖5〗 SFC است SequentialFunction Chart مخفف نمودار عملکرد متوالی است.
در یک زبان برنامه نویسی شبیه گرافیک ، برنامه ها از بالا به پایین و چپ اسکن می شوند
به راستدر یک زبان برنامه نویسی مبتنی بر متن ، برنامه ها از بالا به پایین اسکن می شوند.

مدل برنامه نویسی با استاندارد IEC61131-3

1) نرم افزار برنامه نویسی MULTIPROG که توسط کنترلر حرکت VA استفاده می شود دارای زبان برنامه نویسی است

و ساختار برنامه مطابق با سیستم برنامه نویسی IEC 61131-3.در IEC 61131-3 ،

ایجاد برنامه ها و پروژه ها در واحد سازمان برنامه (POU) انجام می شود.واحد POU شامل است

از سه بخش: PROGRAM ، FUNCTIONBLOCK و FUNCTION.جایگزین پنج بلوک عملکردی OB ، PB ، DB ،

SB و FB زبان برنامه نویسی PLC سنتی.همانطور که نشان داده شده کارآمدتر و مختصرتر است.

2) مدل نرم افزار برنامه نویسی IEC 61131-3 با ساختار سلسله مراتبی نشان داده شده است ، همانطور که در زیر نشان داده شده است ، نرم افزار

مدل رابطه بین بخشهای مختلف ، از جمله پیکربندی ، منبع ، وظیفه ، برنامه را توصیف می کند

واحد سازمانی ، متغیرهای جهانی ، پیکربندی ورودی و خروجی و غیره.فرآیند برنامه نویسی می تواند یک برنامه پیچیده را برنامه ریزی کند ،

یا تقسیم به تعدادی ماژول کوچک نیز می تواند همزمان از کثرت برنامه های جداگانه ، در حال اجرا ،

و یا برنامه به تعدادی از وظایف برای انجام ، بهبود مدولار و کارآیی روش های عملیاتی همانطور که نشان داده شده است.

ارائه رابط برنامه نویسی MULTIPROG

پس از باز کردن MULTIPROG ، مطمئن شوید که تنها یک مرز اصلی دارد.با توجه به عملکرد ،

همانطور که نشان داده شده است ، به مناطق مختلف تقسیم می شود.

واحدهای توسعه

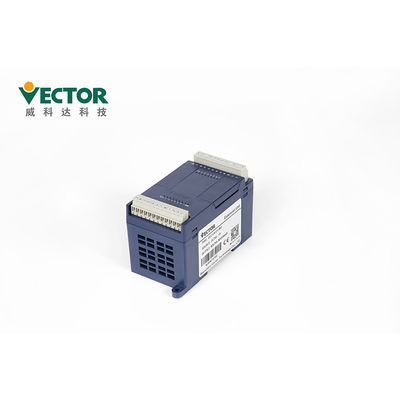

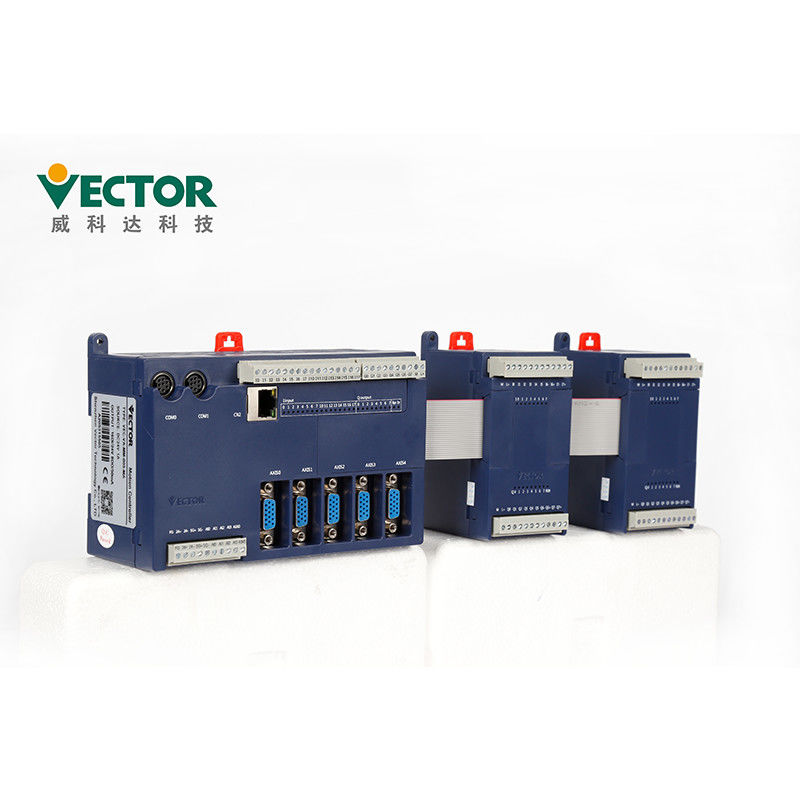

ماژول گسترش IO میزبان کنترل حرکت Vikeda عمدتا دارای 8IO ، 16I و 16O است.8IO به این معنی است که

ماژول توسعه دارای 8 پورت ورودی دیجیتال و 8 پورت خروجی دیجیتال (خروجی نوع ترانزیستور) است.16 منظور من این است

ماژول توسعه دارای 8 پورت ورودی دیجیتال و 8 پورت خروجی دیجیتال (خروجی ترانزیستور) است.16 پورت DI ؛16O

به این معنی که ماژول توسعه دارای 16 پورت DO (خروجی ترانزیستور) است.از بین آنها می توان DI و DO را انتخاب کرد

از طریق جهنده روی میزبان کنترل حرکت برای انتخاب انواع NPN و PNP

دمای محیطی که از این محصول استفاده می شود -10 تا -40 درجه سانتی گراد است.برای کار طولانی مدت ،

توصیه می شود دمای محیط زیر 40 درجه سانتی گراد باشد.اگر دمای محیط بیش از حد باشد

+40 درجه سانتی گراد ، لطفاً آن را در مکانی با تهویه مناسب قرار دهید تا از قابلیت اطمینان محصول اطمینان حاصل شود.در صورت نصب این محصول در

یک جعبه توزیع ، اندازه و شرایط تهویه جعبه توزیع باید به گونه ای باشد که همه داخلی باشد

وسایل الکترونیکی در معرض خطر داغ شدن بیش از حد قرار ندارند و باید به این مسئله توجه شود

ارتعاش دستگاه روی دستگاه های الکترونیکی جعبه توزیع تأثیر می گذارد.علاوه بر این

شرایط استفاده شامل موارد زیر است:

اماکن بدون وسایل گرمایش بالا ؛
مکانهای عاری از قطرات آب ، بخار ، گرد و غبار و گرد و غبار روغنی ؛
مکانهایی که هیچ گاز یا مایع خورنده ، قابل اشتعال وجود ندارد.
مکانهایی بدون گرد و غبار و ذرات فلزی ؛
place مکانی محکم و بدون لرزش ؛
مکانی بدون تداخل نویز الکترومغناطیسی.

بسته بندی و حمل و نقل

زمان تحویل

1. برای سفارش کوچک ما همیشه می توانیم ظرف 1 هفته تحویل دهیم.

2. محصولات ما را می توان از طریق هوا ، زمین یا دریا حمل کرد.

گواهینامه های CE و ROHS
