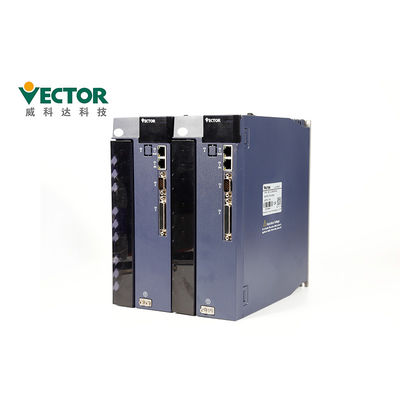

Pulse Input 15KW PWM Servo Amplifier with Model Position Speed Torque
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Vector |
| گواهی: | CE |
| شماره مدل: | VEC-VC-03233H-M-EA |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 کیت |
|---|---|
| قیمت: | To Be Discussed |
| جزئیات بسته بندی: | 280 * 208 * 78 میلی متر ، 375 * 290 * 155 میلی متر |
| زمان تحویل: | 3-5 روز کاری |
| شرایط پرداخت: | T / T ، Western Union ، L / C |
| قابلیت ارائه: | 500 کیت در ماه |
|
اطلاعات تکمیلی |
|||
| ولتاژ: | 380 ولت | قدرت: | 15kw |
|---|---|---|---|
| فاز: | سه مرحله | پروتکل های ارتباطی: | Modbus / EtherCAT / CanOpen |
| رمزگذار: | 17/23/24 رمزگذار مطلق بیتی | دارای امتیاز فعلی: | 32A |
| ورودی: | نبض | حالت کنترل: | موقعیت / سرعت / گشتاور |
| کاربرد: | رباتیک / CNC | ||
| برجسته کردن: | Pulse Input PWM Servo Amplifier,15KW PWM Servo Amplifier,15KW PWM Servo Drive |
||
توضیحات محصول
تقویت کننده سروو PWM با مدل کنترل موقعیت / سرعت / گشتاور
توضیحات محصولات
| نام محصول | آمپلی فایر سروو PWM |
| نام تجاری | بردار |
| شماره مدل | VEC-VC-03233H-M-EA |
| قدرت 4 | 15 کیلو وات |
| ورودی | نبض |
| ولتاژ | 380 ولت |
| فاز | سه فاز |
| جریان دارای امتیاز | 32A |
| پروتکل های ارتباطی | Modbus / CANopen / EtherCAT |
| رمزگذار | 17/23/24 رمزگذار مطلق بیتی |
سروو درایو چگونه کار می کند؟مدل کنترل موقعیت مکانی ، مدل کنترل سرعت و مدل کنترل Trogue.
| ولتاژ | حالت کنترل | تصحیح کامل کنترل تک فاز / سه فاز مدولاسیون SVPWM |
| رمزگذار | بازخورد رمزگذار | پالس 2500 افزایشی + رمزگذار هال ؛ پالس 2500 افزایشی رمزگذار مطلق Tamagawa 17bit؛ رمزگذار مطلق 23 بیتی تاماگاوا ؛ رمزگذار مطلق 24 بیتی نیکون؛ |
| ورودی فرمان پالس | نوع نبض | ورودی دیفرانسیل ، جمع کننده باز |
| محدوده فرکانس | ورودی دیفرانسیل: 0-500 کیلوهرتز ، عرض پالس بیشتر از 1us جمع کننده باز: 0-300kHz ، عرض پالس بیشتر از 2.5us |
|
| حالت نبض | نبض + جهتمزایای AB؛CW + CCW ؛ | |
| نوع رابط DI / DO | NPN / PNP | |
| ارتباطات | Modbus / CANopen / EtherCAT | |
| حالت موقعیت | روش ورودی فرمان | فرمان نبض موقعیت برنامه ریزی داخلی بر اساس موقعیت هدف ، سرعت ، شتاب و کاهش سرعت برنامه ریزی کنید زمان منحنی سرعت ذوزنقه ای منحنی سرعت مکعب حالت فرمان مطلق / نسبی |
| حالت صاف کردن دستورالعمل ها | فیلتر پایین گذر / فیلتر متوسط | |
| نسبت دنده الکترونیکی | N / M ؛ (M = 1 ~ 2147483647 ، N = 1 ~ 2147483647) | |
| محدودیت گشتاور | محدودیت گشتاور داخلی / محدودیت گشتاور آنالوگ | |
| جبران خسارت | Speed Feedforward / Torque Feedforward | |
| جبران گشتاور | جبران گشتاور ثابت / جبران گشتاور آنالوگ / جبران گشتاور خودکار ؛ |
|
| حالت سرعت کنترل | نوع ورودی فرمان | فرکانس نبض / آنالوگ / سرعت برنامه ریزی داخلی |
| محدوده کنترل سرعت | 1 ~ حداکثر سرعت | |
| پهنای باند | 1 کیلوهرتز | |
| محدودیت گشتاور | محدودیت گشتاور داخلی / محدودیت گشتاور آنالوگ | |
| حالت صاف کردن دستورالعمل ها | فیلتر پایین گذر / فیلتر متوسط | |
| جبران خسارت | گشتاور اولیه | |
| جبران گشتاور | جبران گشتاور ثابت / جبران گشتاور آنالوگ / جبران گشتاور خودکار ؛ |
|
| حالت کنترل گشتاور | نوع ورودی فرمان | مرجع گشتاور داخلی / گشتاور کنترل آنالوگ |
| جبران گشتاور | جبران گشتاور ثابت / جبران گشتاور آنالوگ / جبران گشتاور خودکار ؛ |
|
| محدودیت سرعت | محدودیت سرعت داخلی / محدودیت سرعت آنالوگ | |
شرح سروو - جزئیات مربوط به سروو درایو ، نحوه انتخاب مدل درایو سروو و انجام نصب؟

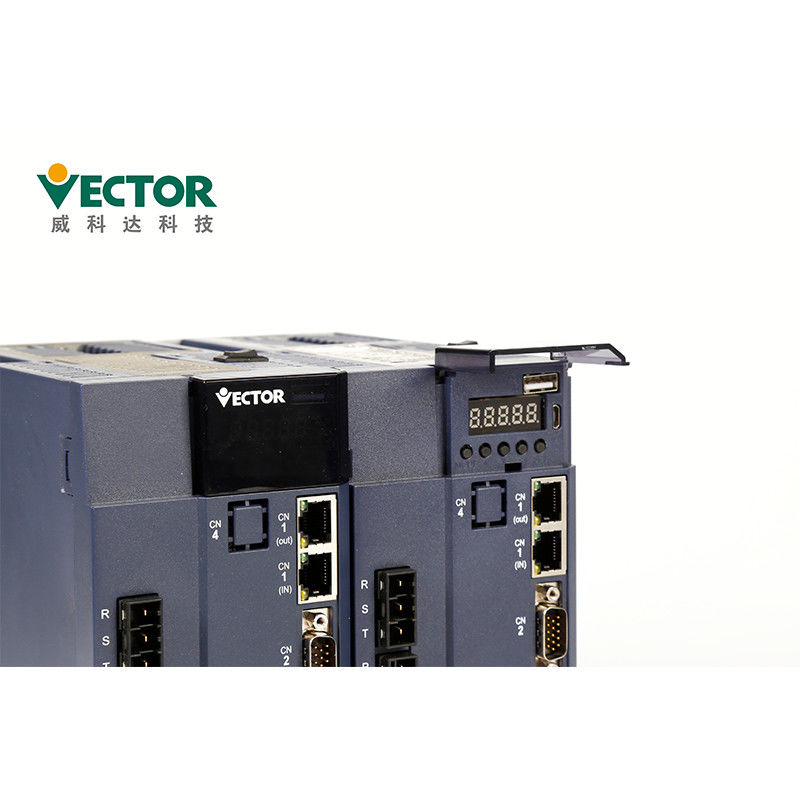

این پنل شامل 8 دکمه و 5 لوله دیجیتال است.از 8 دکمه فقط 5 عدد قابل استفاده است و
3 دکمه باقی مانده رزرو شده است.توابع کلی پنج دکمه در جدول زیر نشان داده شده است.
| نام کلید | عملکرد کلیدی |
| PAR / ALM | سوئیچ حالت ، به فهرست قبلی برگردید |
| add (اضافه کردن) | مقدار بیت چشمک زن لوله دیجیتال LED را افزایش دهید |
| ▼ (دسامبر) | مقدار رقمی چشمک زن لوله دیجیتال LED را کاهش دهید |
| STOP / RST | لوله LED چشمک زن را به سمت چپ حرکت می دهد.مقدار بالای داده را بررسی می کند بیش از 5 بیتتنظیم مجدد خطا ؛ عملکرد Fn را اجرا کنید |
| RD / WT | مقادیر پارامتر را بخوانید / بنویسید ؛ وارد صفحه fn شوید |
اقدامات احتیاطی در عمل
operation در عملیات آزمایش ، به منظور جلوگیری از حوادث ، لطفا موتور سروو را بدون بار آزمایش کنید (به شافت راننده متصل نیست) ، در غیر این صورت ممکن است باعث آسیب شود.
● هنگام شروع کار با دستگاه پشتیبانی ، پارامترهای کاربر را تنظیم کنید
که از قبل با دستگاه مطابقت دارنداگر بدون تنظیم پارامتر شروع به کار کنید ، ممکن است باعث از بین رفتن مکانیکی یا نقص عملکرد شود.
● برای جلوگیری از حوادث ، یک سوئیچ محدود کننده یا یک درپوش را در انتهای قسمت متحرک دستگاه نصب کنید ، در غیر این صورت باعث آسیب مکانیکی یا آسیب می شود.
extreme در تنظیمات پارامتر تغییرات شدید ایجاد نکنید ، زیرا این ممکن است منجر شود
عملکرد ناپایدار ، آسیب مکانیکی یا آسیب دیدگی.
● هنگامی که برق روشن یا منبع تغذیه قطع می شود ، گرما گیر می شود
راننده سروو ، مقاومت ترمز خارجی ، موتور و ... ممکن است در حالت دمای بالا باشد.آن را لمس نکنید ، در غیر این صورت ممکن است باعث سوختگی شود.
● هنگام استفاده از موتور سروو در محور عمودی ، یک وسیله ایمنی تنظیم کنید تا از افتادن قطعه کار در زنگ خطر ، هنگام مسافرت و غیره جلوگیری کند. بعلاوه ، لطفاً هنگام توقف بیش از حد ، تنظیم توقف قفل سروو را انجام دهید ، در غیر این صورت قطعه کار ممکن است در شرایط سفر بیش از حد سقوط کند.
during در حین کار محدوده عملکرد دستگاه را وارد نکنید ، در غیر این صورت باعث آسیب می شود.
ser در حین موتور سروو یا قسمت متحرک دستگاه را لمس نکنید
عمل ، در غیر این صورت باعث آسیب می شود.
لطفا سیستم ایمنی را تنظیم کنید تا حتی در صورت سیگنال از ایمنی اطمینان حاصل کنید
شکستن خطبه عنوان مثال ، هنگامی که سیگنال های سوئیچ مثبت در طول سفر (P-OT) و سوئیچ منفی بیش از سوئیچ سفر (N-OT) در تنظیمات کارخانه قطع می شوند ، آنها با خیال راحت کار می کنند.
● هنگام خاموش کردن برق ، حتماً حالت خاموش سروو تنظیم کنید.
the دائماً برق را خاموش و روشن نکنید.پس از شروع عملیات واقعی ،
فاصله روشن / خاموش باید بیش از 1 ساعت باشد ، در غیر این صورت اجزای داخل واحد سروو زودرس پیر می شوند.
● هنگامی که زنگ هشدار رخ می دهد ، زنگ هشدار را پس از رفع علت دوباره تنظیم کنید و اطمینان حاصل کنید
ایمنی را انجام دهید و عملیات را مجدداً شروع کنید ، در غیر این صورت ممکن است آسیب ایجاد کند.
for از ترمز موتور ترمز برای ترمزگیری طبیعی استفاده نکنید ، در غیر این صورت ممکن است
باعث سو mal عملکرد شود.
گواهینامه ها
1. CE (استاندارد ایمنی اتحادیه اروپا) ؛
2. IEC / EN61800-5-1: 2007 (الزامات ایمنی برای برق ، حرارت و انرژی در بخش 5-1 از
سیستم راننده برقی با سرعت متغیر) ، مطابق با استاندارد ملی GB12668.501-2013 ؛
3 ، IEC / EN61800-3: 2004 + A1 (کنترل سرعت سیستم راننده برقی قسمت 3 سازگاری الکترومغناطیسی
استانداردها و روشهای آزمون خاص آن) ، مطابق با استاندارد ملی GB12668.3-2012.
بررسی کیفیت:
چهار بار تست تولید
دو بار 24 ساعت تست
100 ection بازرسی قبل از حمل و نقل
زمان تحویل و راه حمل و نقل
1. برای سفارشات کوچک ، ما همیشه می توانیم ظرف 1 هفته تحویل دهیم.
2. محصولات ما را می توان از طریق هوا ، زمین یا دریا حمل کرد.
| تعداد | 1-5 کیت | 50-100 کیت | 200-500 کیت |
| زمان تحویل | در 3 روز | 5-10 روز | 15-25 روز |
| جزئیات بسته بندی Servo Drive | |||||
| محصولات | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctnاندازه | 280 * 208 * 78 | 112 280 * 208 * | 375 * 290 * 155 | 288 440 * 296 * | 510 * 305 * 325 |
