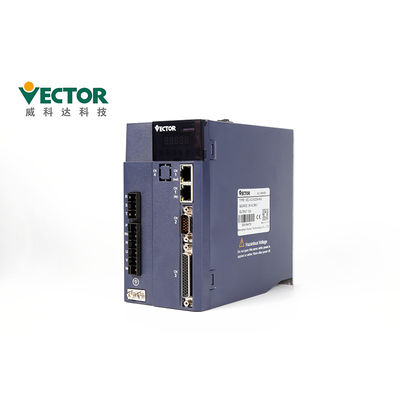

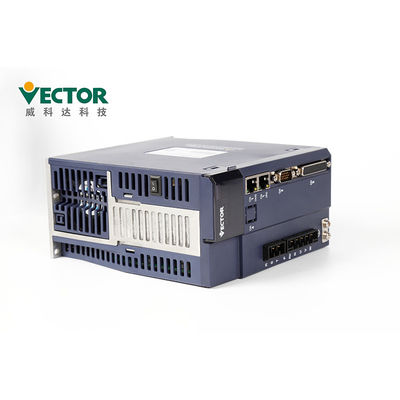

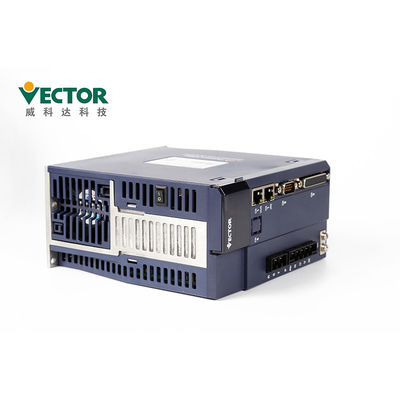

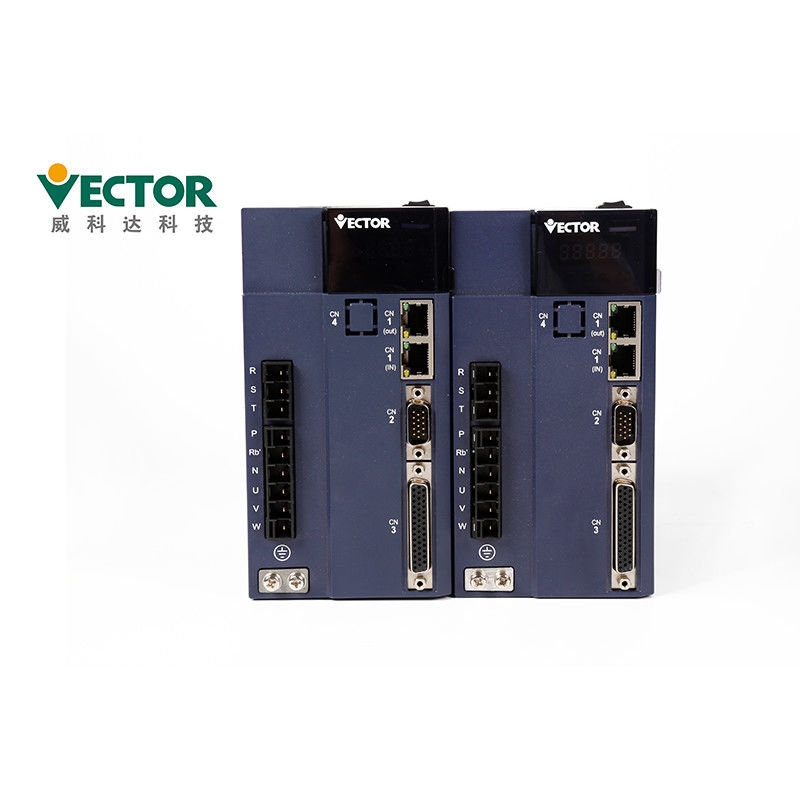

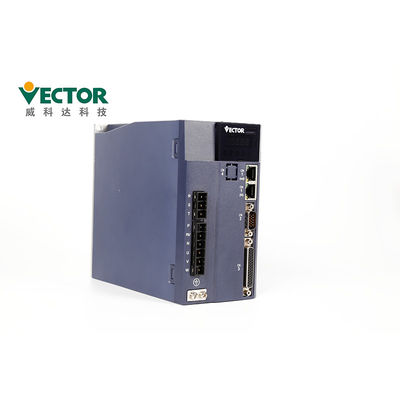

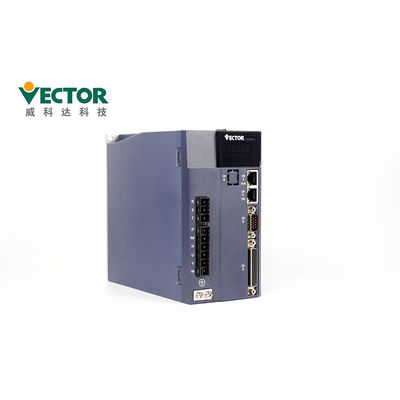

سروو درایو سه فاز 1.5 کیلو وات متناوب با 2500 خط رمزگذار سالن افزایشی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Vector |
| گواهی: | CE |
| شماره مدل: | VEC-VC-00623H-ME |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 کیت |
|---|---|
| قیمت: | USD150-350 / kit |
| جزئیات بسته بندی: | 280 * 208 * 78 میلی متر ، 375 * 290 * 155 میلی متر |
| زمان تحویل: | 3-5 روز کاری |
| شرایط پرداخت: | T / T ، Western Union ، L / C |
| قابلیت ارائه: | 500 کیت در ماه |
|
اطلاعات تکمیلی |
|||
| ولتاژ: | 220 ولت | قدرت: | 1.5 کیلو وات |
|---|---|---|---|
| فاز: | تک فاز ، سه فاز | پروتکل های ارتباطی: | Modbus / CANopen / EtherCAT |
| رمزگذار: | 2500 خط Encoder Hall افزایشی | دارای امتیاز فعلی: | 6A |
| ورودی: | آنالوگ / نبض | حالت کنترل: | موقعیت / سرعت / گشتاور |
| کاربرد: | چاپگر ، دستگاه بسته بندی | فرکانس: | 4 کیلوهرتز |
| برجسته: | سروو درایو AC 1.5KW ، سروو درایو 4KHz ، تقویت کننده سرو 1.5KW AC Encoder,4KHz AC Servo Drive,Hall Encoder 1.5KW AC Servo Amplifier |
||
توضیحات محصول
1.5 کیلووات تقویت کننده سه فاز سروو AC با 2500 خط رمزگذار افزایشی سالن برای دستگاه چاپ اعمال می شود
& https: //youtu.be/MLOjiU3erJs؛
وکتور فناوری.بیش از 17 سال بر سیستم سروو تمرکز کنید.
انعطاف پذیرتر ، دقیق تر
نوع: AC Servo Drive
پوشش های قدرت: 200W-110KW ، OEM Upper 250KW
فاز: تک/سه فاز 220 ولت
نوع ارتباط: Modbus / CanOpen / EtherCAT
حالت کنترل: موقعیت مکانی ، سرعت و گشتاور
نوع رمزگذار: 2500 خط افزایشی + رمزگذار Hall ؛2500 خط افزایشی ؛رمزگذار 17/23 بیتی تاماگاوا مطلق ؛
رمزگذار مطلق 24 بیت نیکون
توضیحات محصولات
| محصولات | AC Servo Drive |
| نام تجاری | بردار |
| شماره مدل | VEC-VC-00623H-ME |
| قدرت | 1.5 کیلو وات |
| ولتاژ | 220 ولت |
| فاز | سه فاز |
| جریان فعلی | 6A |
| پروتکل های ارتباطی | Modbus/CANopen/EtherCAT |
| رمزگذار | 2500 خط افزایشی + رمزگذار Hall ؛ |
Servo Drive چگونه کار می کند؟مدل کنترل موقعیت مکانی ، مدل کنترل سرعت و مدل کنترل تروگ.
| ولتاژ | حالت کنترل | اصلاح کامل تک فاز / سه فاز با کنترل کامل مدولاسیون SVPWM |
| رمزگذار | رمزگذاری بازخورد | 2500 پالس افزایشی + رمزگذار Hall ؛ 2500 نبض افزایشی ؛ رمزگذار مطلق 17bit Tamagawa؛ 23bit رمزگذار مطلق Tamagawa؛ رمزگذار مطلق 24 بیت نیکون ؛ |
| ورودی فرمان نبض | نوع نبض | ورودی افتراقی ، جمع کننده را باز کنید |
| محدوده فرکانس | ورودی دیفرانسیل: 0-500 کیلوهرتز ، عرض نبض بیشتر از 1us جمع کننده باز: 0-300 کیلوهرتز ، عرض پالس بیشتر از 2.5us |
|
| حالت پالس | نبض + جهت ؛مزایای AB ؛CW+CCW ؛ | |
| ورودی آنالوگ | محدوده ولتاژ | -10 ولت تا 10 ولت |
| امپدانس ورودی | 10 کیلو وات | |
| حداکثر فرکانس | 1.5 کیلوهرتز | |
| نوع رابط DI/DO | NPN/PNP | |
| ارتباطات | Modbus/CANopen/EtherCAT | |
| حالت موقعیت | روش ورودی فرمان | فرمان نبض موقعیت برنامه ریزی داخلی > بر اساس موقعیت هدف ، سرعت ، شتاب و کاهش سرعت برنامه ریزی کنید زمان > منحنی سرعت ذوزنقه ای > منحنی سرعت مکعب > حالت فرمان مطلق / نسبی |
| آموزش صاف کردن حالت | فیلترینگ کم گذر / فیلتر متوسط | |
| نسبت دنده الکترونیکی | N/M ؛ (M = 1 ~ 2147483647 ، N = 1 ~ 2147483647) | |
| محدودیت گشتاور | محدوده گشتاور داخلی / حد گشتاور آنالوگ | |
| جبران خسارت پیش رو | Speed Feedforward / Torque Feedforward | |
| جبران گشتاور | جبران گشتاور ثابت / جبران گشتاور آنالوگ / جبران خودکار گشتاور ؛ |
|
| حالت کنترل سریع | نوع ورودی فرمان | فرکانس نبض / آنالوگ / سرعت برنامه ریزی داخلی |
| محدوده کنترل سرعت | حداکثر سرعت 1 | |
| پهنای باند | 1 کیلوهرتز | |
| محدودیت گشتاور | محدوده گشتاور داخلی / حد گشتاور آنالوگ | |
| آموزش صاف کردن حالت | فیلترینگ کم گذر / فیلتر متوسط | |
| جبران خسارت پیش رو | گشتاور پیشرو | |
| جبران گشتاور | جبران گشتاور ثابت / جبران گشتاور آنالوگ / جبران خودکار گشتاور ؛ |
|
| حالت کنترل گشتاور | نوع ورودی فرمان | مرجع گشتاور داخلی / گشتاور کنترل آنالوگ |
| جبران گشتاور | جبران گشتاور ثابت / جبران گشتاور آنالوگ / جبران خودکار گشتاور ؛ |
|
| محدودیت سرعت | محدودیت سرعت داخلی / محدودیت سرعت آنالوگ |
شرح درایو سروو- جزئیات در مورد سروو درایو ، نحوه انتخاب مدل درایو سروو و انجام نصب؟
تجهیزات جانبی
| نام لوازم جانبی | تصویر | ||
| قطعات یدکی سانداندارد | ترمینال برق | |
سازگار با درایو ساختار E1 ، E2 |
| پلاگین رمزگذار Cn3 | |
پلاگین رمزگذار در سمت درایور | |
| پلاگین ترمینال کنترل Cn4 | |
پایانه های سیگنال ورودی/خروجی ، سیم کشی کاربر | |
| خط اتصال رمزگذار | |
طول استاندارد کابل 3 ، 5 ، 8 ، 10 ، 13 ، 15 متر است نیازها ارائه اتصال مستقل |
|
| خط قدرت | |
طول استاندارد کابل 3 ، 5 ، 8 ، 10 ، 13 ، 15 متر است نیازها ارائه اتصال مستقل |
|
| خط نظارت بر درایو | |
نرم افزار را برای نظارت از راه دور و به روز رسانی سیستم عامل متصل کرده و تنظیم کنید | |
| خرید قطعات یدکی | کابل آداپتور USB به RS232 | |
در صورت لزوم ، خود خرید کنید |
| خط ارتباطی اترنت | |
در صورت لزوم ، خود خرید کنید |
گواهینامه ها
زمان تحویل و نحوه ارسال
| تعداد | 1-5 کیت | 50-100 کیت | 200-500 کیت |
| زمان تحویل | در 3 روز | 5-10 روز | 15-25 روز |
1. برای سفارش کوچک ما همیشه می توانیم ظرف 1 هفته تحویل دهیم.
2. محصولات ما را می توان از طریق هوا ، زمین یا دریا حمل کرد.
