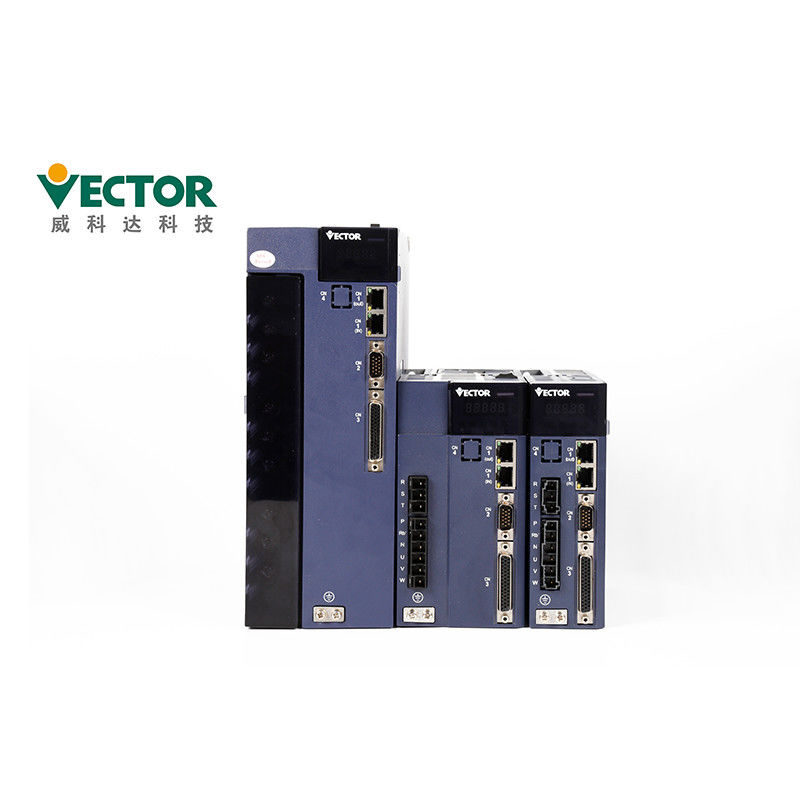

درایو سروو AC 380V 4KW با رمزگذار مطلق 23 بیتی Tamagawa
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Vector |
| گواهی: | CE |
| شماره مدل: | VEC-VC-00733H-ME |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 کیت |
|---|---|
| قیمت: | To Be Discussed |
| جزئیات بسته بندی: | 280 * 208 * 78 میلی متر ، 375 * 290 * 155 میلی متر |
| زمان تحویل: | 3-5 روز کاری |
| شرایط پرداخت: | T / T ، Western Union ، L / C |
| قابلیت ارائه: | 500 کیت در ماه |
|
اطلاعات تکمیلی |
|||
| ولتاژ: | 380 ولت | قدرت: | 4kw |
|---|---|---|---|
| فاز: | تک فاز ، سه فاز | پروتکل های ارتباطی: | Modbus / CANopen / EtherCAT |
| رمزگذار: | 2500 خط Encoder Hall افزایشی | دارای امتیاز فعلی: | 7A |
| ورودی: | آنالوگ / نبض | حالت کنترل: | موقعیت / سرعت / گشتاور |
| کاربرد: | چاپگر ، دستگاه بسته بندی | فرکانس: | 4 کیلوهرتز |
| برجسته: | 380V AC Servo Drive ، 4KW AC Servo Drive ، 4KW AC Servo Driver,4KW AC Servo Drive,4KW AC Servo Driver |
||
توضیحات محصول
380V 4KW Ac Servo Driver Application دستگاه بسته بندی عمودی
نام مورد: درایو سروو AC
قدرت: 4 کیلو وات
فاز: تک فاز / سه فاز 380 ولت
نوع ارتباط: Modbus / CanOpen / EtherCAT
حالت کنترل: حالت کنترل موقعیت ، سرعت و گشتاور
رمزگذار: رمزگذار مطلق Tamagawa 17/23 bit؛رمزگذار مطلق نیکون 24 بیتی
توضیحات محصولات
| نام محصول | درایو AC AC |
| نام تجاری | بردار |
| شماره مدل | VEC-VC-00733H-ME |
| قدرت 4 | کیلووات |
| ولتاژ | 380 ولت |
| فاز | سه فاز |
| جریان دارای امتیاز | 7A |
| پروتکل های ارتباطی | Modbus / CANopen / EtherCAT |
| رمزگذار | رمزگذار مطلق 23 بیتی Tamagawa |
سروو درایو چگونه کار می کند؟مدل کنترل موقعیت مکانی ، مدل کنترل سرعت و مدل کنترل Trogue.
| ولتاژ | حالت کنترل | تصحیح کامل کنترل تک فاز / سه فاز مدولاسیون SVPWM |
| رمزگذار | بازخورد رمزگذار | پالس 2500 افزایشی + رمزگذار هال ؛ پالس 2500 افزایشی رمزگذار مطلق Tamagawa 17bit؛ رمزگذار مطلق 23 بیتی تاماگاوا ؛ رمزگذار مطلق 24 بیتی نیکون؛ |
| ورودی فرمان پالس | نوع نبض | ورودی دیفرانسیل ، جمع کننده باز |
| محدوده فرکانس | ورودی دیفرانسیل: 0-500 کیلوهرتز ، عرض پالس بیشتر از 1us جمع کننده باز: 0-300kHz ، عرض پالس بیشتر از 2.5us |
|
| حالت نبض | نبض + جهتمزایای AB؛CW + CCW ؛ | |
| ورودی آنالوگ | محدوده ولتاژ | -10 ولت تا 10 ولت |
| امپدانس ورودی | 10kΩ | |
| حداکثر فرکانس | 1.5 کیلوهرتز | |
| نوع رابط DI / DO | NPN / PNP | |
| ارتباطات | Modbus / CANopen / EtherCAT | |
| حالت موقعیت | روش ورودی فرمان | فرمان نبض موقعیت برنامه ریزی داخلی > بر اساس موقعیت هدف ، سرعت ، شتاب و کاهش سرعت برنامه ریزی کنید زمان > منحنی سرعت ذوزنقه ای > منحنی سرعت مکعب > حالت فرمان مطلق / نسبی |
| حالت صاف کردن دستورالعمل ها | فیلتر پایین گذر / فیلتر متوسط | |
| نسبت دنده الکترونیکی | N / M ؛ (M = 1 ~ 2147483647 ، N = 1 ~ 2147483647) | |
| محدودیت گشتاور | محدودیت گشتاور داخلی / محدودیت گشتاور آنالوگ | |
| جبران خسارت | Speed Feedforward / Torque Feedforward | |
| جبران گشتاور | جبران گشتاور ثابت / جبران گشتاور آنالوگ / جبران گشتاور خودکار ؛ |
|
شرح سروو - در مورد سروو درایو ، نحوه انتخاب مدل درایو سروو و نصب بر روی آن؟
 این پنل شامل 5 دکمه و 5 لوله دیجیتال است.توابع کلی پنج دکمه در جدول زیر نشان داده شده است. |
|
| نام کلید | عملکرد کلیدی |
| حالت | سوئیچ حالت ، به فهرست قبلی برگردید |
| add (اضافه کردن) | مقدار بیت چشمک زن لوله دیجیتال LED را افزایش دهید |
| ▼ (دسامبر) | مقدار رقمی چشمک زن لوله دیجیتال LED را کاهش دهید |
| (شیفت) | لوله LED چشمک زن را به سمت چپ حرکت می دهد.مقدار بالای داده را بررسی می کند بیش از 5 بیتتنظیم مجدد خطا ؛ عملکرد Fn را اجرا کنید |
| تنظیم | مقادیر پارامتر را بخوانید / بنویسید |
گواهینامه ها
1. CE (استاندارد ایمنی اتحادیه اروپا) ؛
2. IEC / EN61800-5-1: 2007 (الزامات ایمنی برای برق ، حرارت و انرژی در بخش 5-1 از
سیستم راننده برقی با سرعت متغیر) ، مطابق با استاندارد ملی GB12668.501-2013 ؛
3 ، IEC / EN61800-3: 2004 + A1 (کنترل سرعت سیستم راننده برقی قسمت 3 سازگاری الکترومغناطیسی
استانداردها و روشهای آزمون خاص آن) ، مطابق با استاندارد ملی GB12668.3-2012.
زمان تحویل و راه حمل و نقل
1. برای سفارشات کوچک ، ما همیشه می توانیم ظرف 1 هفته تحویل دهیم.
2. محصولات ما را می توان از طریق هوا ، زمین یا دریا حمل کرد.
| تعداد | 1-5 کیت | 50-100 کیت | 200-500 کیت |
| زمان تحویل | در 3 روز | 5-10 روز | 15-25 روز |
| جزئیات بسته بندی Servo Drive | |||||
| محصولات | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctnاندازه | 280 * 208 * 78 | 112 280 * 208 * | 375 * 290 * 155 | 288 440 * 296 * | 510 * 305 * 325 |
