کنترلر حرکت چند محور Ethercat Bus با عملکرد رباتیک و CNC
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Vector |
| گواهی: | CE |
| شماره مدل: | VEC-VE-MU-AN-16-SMB |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 کیت |
|---|---|
| قیمت: | To Be Discussed |
| جزئیات بسته بندی: | 144 * 128 * 69 میلی متر ، 176 * 164 * 78 میلی متر ، 316 * 164 * 78 میلی متر |
| زمان تحویل: | 3-5 روز کاری |
| شرایط پرداخت: | L / C ، T / T ، Western Union |
| قابلیت ارائه: | 500-1000 کیت / ماه |
|
اطلاعات تکمیلی |
|||
| ابزار برنامه نویسی: | CODESYS | زبان: | IEC61131-3 استاندارد 6 زبان |
|---|---|---|---|
| محور: | 16 محور | انبساط: | IO ، دیجیتال ، آنالوگ ، رمزگذار ، ترموکوپل ، ترکیبی |
| گواهینامه ها: | CE ، FCC | پروتکل های ارتباطی: | اتوبوس EtherCAT |
| فرکانس: | 0.8 گیگاهرتز | توابع ارتباطی: | RS485 ، اترنت و USB |
| برجسته کردن: | Ethercat Bus Multi Axis Motion Controller,CNC Multi Axis Motion Controller,IEC61131-3 Multi Axis Stepper Motor Controller |
||
توضیحات محصول
کنترل کننده حرکت چند محور اتوبوس اتریکات با عملکرد Robtic و CNC
بلوک عملکرد کنترل حرکت مطابق PLCOPEN2.0 است.
64 محور سروو را می توان متصل کرد ، محور واقعی و محور مجازی را می توان همزمان کنترل کرد ،
اتوبوس با سرعت 100 مگابیت بر ثانیه ارتباط برقرار می کند ، فاصله بین دو ایستگاه برده سروو می تواند برسد
100M ، و پیکربندی کامل دیجیتال IO کل سیستم توسعه اتوبوس می تواند به 30،000 نقطه برسد.
ویژگی های محصولات
| محصولات | کنترل کننده حرکت چند محور Ethercat Bus |
| نام تجاری | بردار |
| شماره مدل | VEC-VE-MU-AN-16-SMB |
| محور | 16 محور |
| ابزار برنامه ریزی | CODESYS |
| زبان برنامه نویسی |
پشتیبانی از زبان های برنامه نویسی IEC61131-3: FBD ، LD ، IL ، ST ، SFC و CFC |
| فرکانس اصلی | 0.8GHZ |
| واحدهای توسعه | دیجیتال ، آنالوگ ، رمزگذار ، ترموکوپل ، ترکیبی |
| پروتکل های ارتباطی | اتوبوس EtherCAT |
PLCopen یک سازمان جهانی مستقل است که کارایی اتوماسیون صنعتی را مطابق با آن ارائه می دهد
نیازهای کاربراین در سال 1992 تأسیس شد و در هلند مستقر است و دفاتر پشتیبانی آن در ایالات متحده ، ژاپن ،
چین و کره.PLCopen الزامات تقاضای بازار را دنبال می کند و تمرکز اصلی آن بهبود است
بهره وری اتوماسیون با تعریف استانداردهای مشترکPLCopen و اعضای آن بر موارد فنی تمرکز می کنند
مشخصات مربوط به استاندارد IEC 61131-3 برای کاهش هزینه مهندسی صنایع.
نحو مشخصات IEC 61131-3 مجموعه ای از مکانیسم ها را برای پیاده سازی قابل برنامه ریزی ارائه می دهد
کنترل کننده ها در سیستم عامل های مختلفاز طریق برنامه ریزی و طراحی مدولار ، مشخصات تقسیم می شود
اقدامات را به دو بخش کنترل کنید: عملیات منطقی و اقدامات سخت افزاری.بخش منطقی نحو را متحد می کند
در IEC 61131-3 در قالب توصیف رایج تعریف شده و آن را پیاده سازی می کند ، در حالی که اقدامات سخت افزاری هستند
طراحی شده با یک کتابخانه سیستم عامل اختصاصی برای هر سخت افزار ، که به منطق کنترل اجازه می دهد از سخت افزار استفاده کند
منابع در هر پلت فرم هدفاین طراحی به تراشه های مختلف کنترل اجازه می دهد تا اقدامات کنترلی را اجرا کنند
طراحی شده در نحو IEC 61131-3 ، و طراحان فقط نیاز به یادگیری نحو IEC 61131-3 برای استفاده دارند
تراشه های کنترل پشتیبانی شده برای طراحی کنترل کننده قابل برنامه ریزی.استاندارد IEC 61131-3 شش را تعریف می کند
زبانهای برنامه نویسی استاندارد:
(لیست دستورالعمل ، IL)
(نمودار نردبان ، LD)
(نمودار بلوک عملکرد ، FBD)
(زبان متن ساخت یافته ، STL)
(نمودار عملکرد متوالی ، SFC)
(نمودار عملکرد پیوسته ، CFC)
کنترل کننده حرکت VE از بستر برنامه نویسی CODESYS استفاده می کند که از PLCopen به طور کامل پشتیبانی می کند
مشخصات و اجازه می دهد تا کاربر به بسیاری از کتابخانه های عملکرد استاندارد مراجعه کند.زبان سطح بالا
روش برنامه نویسی تولید کنندگان و کاربران PLC را آسان می سازد که اختصاصی خود را توسعه دهند
بلوک های تابع و کتابخانه های آموزشی ، و وام گرفتن برنامه های کنترل مشابه برای تشکیل صنعت خاص
"بسته های فرآیندی" ، که می تواند کارایی برنامه نویسی کاربر را به میزان قابل توجهی بهبود بخشد.

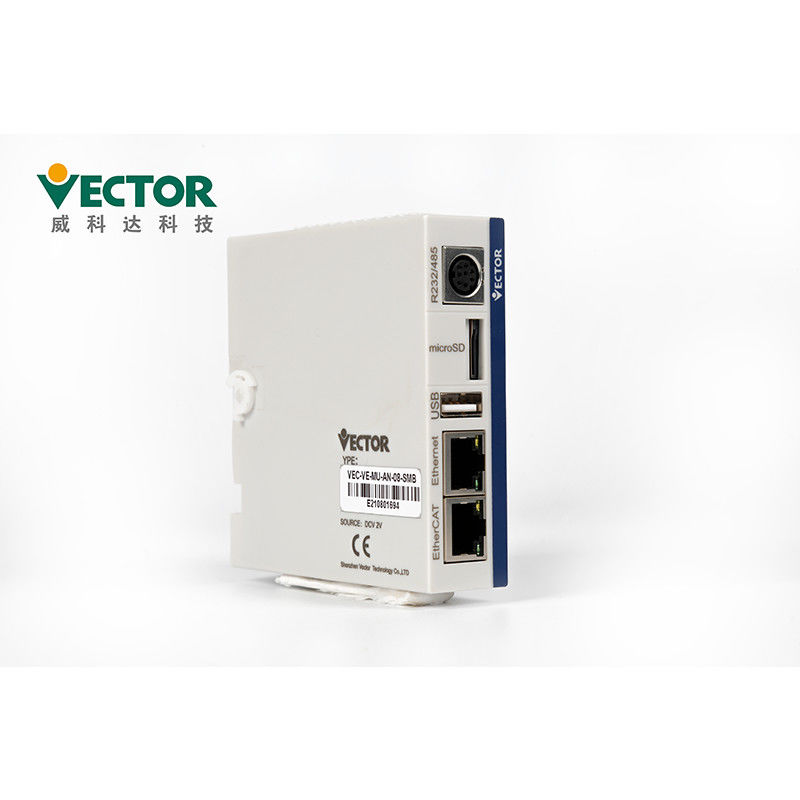

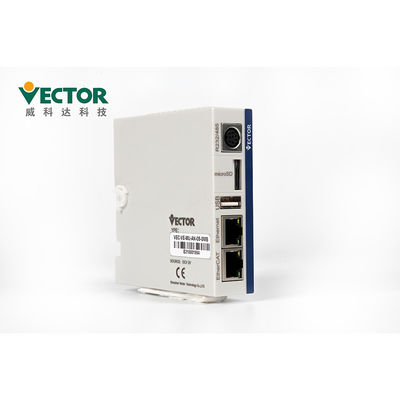

یک نمودار کلی از ادغام معماری کنترلر VE در زیر نشان داده شده است:
① کارت RS232/485 ② کارت حافظه MicroSD
③ USB ④ اترنت
⑤ EtherCAT. ماژول های منبع تغذیه
نرم افزار CODESYS:
نرم افزار CODESYS نرم افزاری استاندارد برای توسعه و کاربرد VE است
محصولات کنترل کننده حرکت قابل برنامه ریزیبستر نرم افزاری CODESYS VE را ارائه می دهد
کنترل کننده ها با پیکربندی کامل ، برنامه نویسی ، اشکال زدایی ، نظارت
محیطی انعطاف پذیر و آزاد برای مدیریت زبان قدرتمند IEC.
نرم افزار CodeYS مدیریت مهندسی و تجهیزات را قادر می سازد ،
تنظیمات زیر را برای محصولات کنترلر VE ارائه می دهد:
1. پیکربندی CPU ؛
2. پیکربندی ماژول ورودی/خروجی ؛
3. اتوبوس EtherCAT ؛
4. اتوبوس ModbusRTU/ModbusTCP ؛
5. برنامه نویسی استاندارد (مطابق با IEC61131-3).
6. پشتیبانی از هر شش زبان برنامه نویسی: Structured Text (ST) ، Function Block Chart
7. (FBD) ، فهرست دستورالعمل (IL) ، Keystone (LD) ، نقشه عملکردهای متوالی (SFC) ، و
8. IEC61131-3 زبان برنامه نویسی توسعه یافته نقشه عملکرد (CFC)
9. ویژگی های انعطاف پذیر و جامع کتابخانه ها را مسدود کرده و از کتابخانه های تعریف شده توسط کاربر پشتیبانی می کند
10. عملکرد شبیه سازی آفلاین ، نیازی به اتصال سخت افزار PLC ندارید ، اشکال زدایی شبیه سازی برنامه را کامل کنید
11. عملکرد عیب یابی هوشمند بررسی خطا
12. خطاها را کامپایل کنید ، خطاهای برنامه نویسی را به سرعت پیدا کنید و سیاهههای مربوط را تشخیص دهید
13. ردیابی نمونه
14. نمودار سری زمانی متغیر فرآیند ایجاد شده است
مدل محصولات:
| VEC-VE-MU-AN-08-SMB | فرکانس اصلی 0.4GHZ ، کنترل عملکرد 8 محور ، مطابق با استاندارد 61131-3 ، کتابخانه کنترل حرکت |
| VEC-VE-MU-AN-16-SMB | فرکانس اصلی 0.8GHZ ، کنترل عملکرد 16 محور ، مطابق با استاندارد 61131-3 ، کتابخانه کنترل حرکت |
| VEC-VE-MU-AN-32-SMB | فرکانس اصلی 1.2GHZ ، کنترل عملکرد 32 محور ، مطابق با استاندارد 61131-3 ، کتابخانه کنترل حرکت |
| VEC-VE-MU-AN-64-SMB |
فرکانس اصلی 1.6GHZ ، کنترل عملکرد 64 محور ، مطابق با استاندارد 61131-3 ، کتابخانه کنترل حرکت |

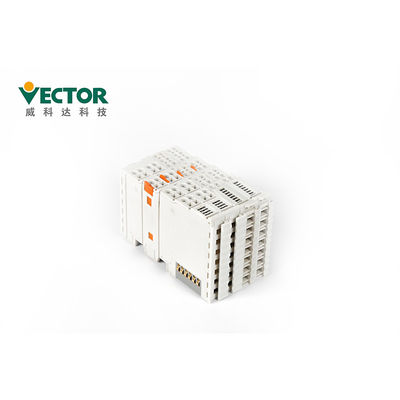

واحدهای توسعه
اتصال اتوبوس EtherCAT ، ماژول توسعه خروجی ورودی دیجیتال ، خروجی ورودی آنالوگ
ماژول انبساط ، ماژول توسعه ترموکوپل ، رمزگذار (با عملکرد پروب ،
می تواند پالس دیفرانسیل فاز AB را ارسال کند) ماژول توسعه ، ماژول توسعه ترکیبی.
ورودی DI 16 نقطه ای ، خروجی DO 16 نقطه ای (تعداد رمزگذار دو طرفه قابل ارتقا)
ورودی و خروجی می تواند NPN یا PNP باشد
بسته بندی و حمل و نقل
| جزئیات بسته بندی Motion Controller | |||||
| محصولات | VA Motion | VA Expansion | VE Motion | VE Expansion (32) | VE Expansion (76) |
| Ctnاندازه | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 78*316*164* |
زمان تحویل
| تعداد | 1-5 کیت | 50-100 کیت | 200-500 کیت |
| زمان تحویل | در 3 روز | 5-10 روز | 15-25 روز |
1. برای سفارش کوچک ما همیشه می توانیم ظرف 1 هفته تحویل دهیم.
2. محصولات ما را می توان از طریق هوا ، زمین یا دریا حمل کرد.
گواهینامه ها:
ما گواهینامه های CE و FCC را برای کنترلر Motion سری VE دریافت کردیم.
