0.8GHZ EtherCAT Motion Controller قابل برنامه ریزی 16 محور
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Vector |
| گواهی: | CE |
| شماره مدل: | VEC-VE-MU-AN-16-CNC |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 کیت |
|---|---|
| قیمت: | To Be Discussed |
| جزئیات بسته بندی: | 144 * 128 * 69 میلی متر ، 176 * 164 * 78 میلی متر ، 316 * 164 * 78 میلی متر |
| زمان تحویل: | 3-5 روز کاری |
| شرایط پرداخت: | L / C ، T / T ، Western Union |
| قابلیت ارائه: | 500-1000 کیت / ماه |
|
اطلاعات تکمیلی |
|||
| برنامه نویسی نیز: | CODESYS | زبان: | IEC61131-3 استاندارد |
|---|---|---|---|
| محور: | 16 محور | انبساط: | IO ، دیجیتال ، آنالوگ ، رمزگذار ، ترموکوپل ، ترکیبی |
| گواهینامه ها: | CE ، FCC | پروتکل های ارتباطی: | اتوبوس EtherCAT |
| برجسته: | وکتور 16 Axis EtherCAT Motion Controller ، 0.8GHZ EtherCAT Motion Controller ، 0.8GHZ قابل برنامه ریزی حرکت کنترل,0.8GHZ EtherCAT Motion Controller,0.8GHZ Programmable Motion Controller |
||
توضیحات محصول

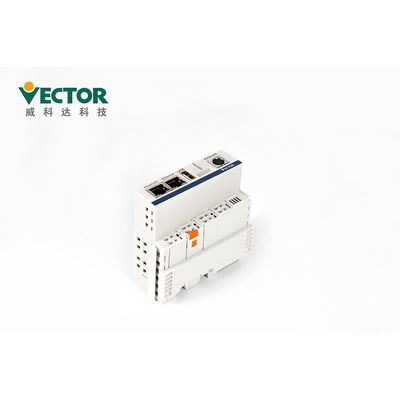

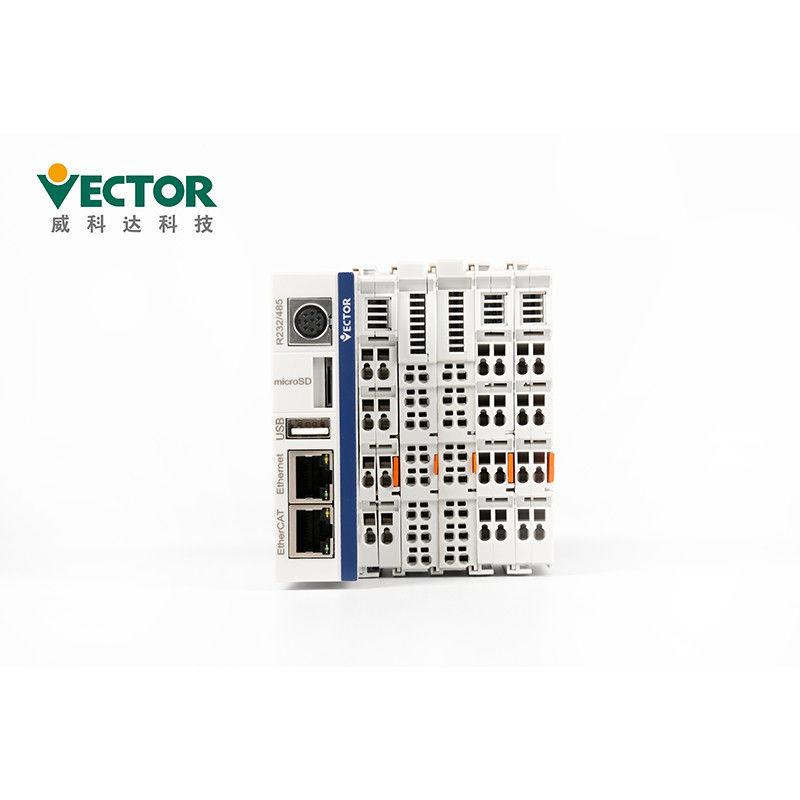

Codesys قابل برنامه ریزی 16 محور 0.8GHZ کنترل حرکت با CNC و عملکرد رباتیک
کنترل کننده سری VEC-VE (که از این پس به عنوان کنترلر VE نامیده می شود) یک کنترل کننده منطقی قابل برنامه ریزی است
طراحی شده با ساختار مدولار برای ارائه راهکارهای اتوماسیون هوشمند به کاربران. کنترل VE
سیستم زبان برنامه نویسی IEC61131-3 را پذیرفته و از برنامه نویسی استاندارد PLCopen 6 پشتیبانی می کند
زبان ها.سیستم از طرح بندی قفسه استفاده می کند و هر قفسه از ماژول های توسعه محلی و از راه دور پشتیبانی می کند
گسترش قفسه از طریق گذرگاه EtherCAT.ماژول های توسعه محلی کنترلر VE امکان گسترش IO را می دهد
از طریق پروتکل های داخلی گذرگاه و پشتیبانی از طیف گسترده ای از ماژول های عملکردی مانند ماژول های ورودی/خروجی دیجیتال ،
ماژول های ورودی/خروجی آنالوگ و ماژول های دما.عملکردهای کنترل حرکت با عملکرد بالا می تواند باشد
از طریق اتوبوس EtherCAT انجام شده است.توابع کنترل شتاب/کاهش سرعت ، عملکرد چرخ دنده های الکترونیکی ،
عملکردهای بادامک الکترونیکی ، عملکردهای CNC و عملکردهای روباتیک و غیره.عملکردهای ارتباطی مانند RS485 ،
اترنت و USB نیز برای برآوردن الزامات کاربردی متنوع کاربران پشتیبانی می شوند.
ویژگی های محصولات
| محصولات | کنترل کننده حرکت با CNC و عملکرد روباتیک |
| نام تجاری | بردار |
| شماره مدل | VEC-VE-MU-AN-16-CNC |
| محور | 16 محور |
| ابزار برنامه ریزی | CODESYS |
| زبان برنامه نویسی |
پشتیبانی از زبان های برنامه نویسی IEC61131-3: FBD ، LD ، IL ، ST ، SFC و CFC |
| فرکانس اصلی | 0.8GHZ |
| واحدهای توسعه | دیجیتال ، آنالوگ ، رمزگذار ، ترموکوپل ، ترکیبی |
| پروتکل های ارتباطی | EtherCAT |
نرم افزار CODESYS:
نرم افزار CODESYS نرم افزاری استاندارد برای توسعه و کاربرد VE است
محصولات کنترل کننده حرکت قابل برنامه ریزیبستر نرم افزاری CODESYS VE را ارائه می دهد
کنترل کننده ها با پیکربندی کامل ، برنامه نویسی ، اشکال زدایی ، نظارت
محیطی انعطاف پذیر و آزاد برای مدیریت زبان قدرتمند IEC.
نرم افزار CodeYS مدیریت مهندسی و تجهیزات را قادر می سازد ،
تنظیمات زیر را برای محصولات کنترلر VE ارائه می دهد:
1. پیکربندی CPU ؛
2. پیکربندی ماژول ورودی/خروجی ؛
3. اتوبوس EtherCAT ؛
4. اتوبوس ModbusRTU/ModbusTCP ؛
5. برنامه نویسی استاندارد (مطابق با IEC61131-3).
6. پشتیبانی از هر شش زبان برنامه نویسی: Structured Text (ST) ، Function Block Chart
(FBD) ، لیست دستورالعمل (IL) ، Keystone (LD) ، نقشه عملکردهای متوالی (SFC) ، و
IEC61131-3 نقشه برنامه عملکرد گسترده زبان برنامه نویسی (CFC)
7. ویژگی های انعطاف پذیر و جامع ، کتابخانه ها را مسدود کرده و توسط کاربر تعریف می شود
کتابخانه ها
8. عملکرد شبیه سازی آفلاین ، نیازی به اتصال سخت افزار PLC ندارید ، کامل کنید
اشکال زدایی شبیه سازی برنامه
9. عملکرد عیب یابی عیب یابی هوشمند
10. خطاها را کامپایل کنید ، خطاهای برنامه نویسی را سریع پیدا کنید و سیاهههای مربوط را تشخیص دهید
11. ردیابی نمونه
12. نمودار سری زمانی متغیر فرآیند ایجاد شده است
کنترلر VE دارای مزایای عملکردی زیر است:
1. توابع کنترل حرکت چندگانه
2. پشتیبانی از تعداد بیشتری از نقاط ورودی/خروجی
3. ظرفیت برنامه بزرگتر و مناطق ذخیره سازی داده
4. اجرای سریعتر دستورالعمل
5. پشتیبانی از اتوبوس های بیشتر EtherCAT ، ارتباط Modbus
6. استفاده آسان از نرم افزار برای نیازهای مختلف برنامه کاربر
7. پشتیبانی از حالت ویرایش آنلاین
مدل محصولات:
| VEC-VE-MU-AN-08-SMB | فرکانس اصلی 0.4GHZ ، کنترل عملکرد 8 محور ، مطابق با استاندارد 61131-3 ، کتابخانه کنترل حرکت |
| VEC-VE-MU-AN-16-SMB | فرکانس اصلی 0.8GHZ ، کنترل عملکرد 16 محور ، مطابق با استاندارد 61131-3 ، کتابخانه کنترل حرکت |
| VEC-VE-MU-AN-32-SMB | فرکانس اصلی 1.2GHZ ، کنترل عملکرد 32 محور ، مطابق با استاندارد 61131-3 ، کتابخانه کنترل حرکت |
| VEC-VE-MU-AN-64-SMB |
فرکانس اصلی 1.6GHZ ، کنترل عملکرد 64 محور ، مطابق با استاندارد 61131-3 ، کتابخانه کنترل حرکت |
| VEC-VE-MU-AN-08-CNC | فرکانس اصلی 0.4GHZ ، کنترل عملکرد 8 محور ، مطابق با استاندارد 61131-3 ، کتابخانه کنترل حرکت ، کتابخانه کنترل و الگوریتم CNC و روبات |
| VEC-VE-MU-AN-16-CNC | فرکانس اصلی 0.8GHZ ، کنترل عملکرد 16 محور ، مطابق با استاندارد 61131-3 ، کتابخانه کنترل حرکت ، کنترل CNC و ربات و کتابخانه الگوریتم |
| VEC-VE-MU-AN-32-CNC | فرکانس اصلی 1.2GHZ ، کنترل عملکرد 32 محور ، مطابق با استاندارد 61131-3 ، کتابخانه کنترل حرکت ، کتابخانه کنترل و الگوریتم CNC و روبات |
| VEC-VE-MU-AN-64-CNC | فرکانس اصلی 1.6GHZ ، کنترل عملکرد 64 محور ، مطابق با استاندارد 61131-3 ، کتابخانه کنترل حرکت ، کتابخانه کنترل و الگوریتم CNC و روبات |
واحدهای توسعه
اتصال اتوبوس EtherCAT ، ماژول توسعه خروجی ورودی دیجیتال ، خروجی ورودی آنالوگ
ماژول انبساط ، ماژول توسعه ترموکوپل ، رمزگذار (با عملکرد پروب ،
می تواند پالس دیفرانسیل فاز AB را ارسال کند) ماژول توسعه ، ماژول توسعه ترکیبی.
ورودی/خروجی محلی:
واحد توسعه I/O:
بسته بندی و حمل و نقل
| جزئیات بسته بندی Motion Controller | |||||
| محصولات | VA Motion | VA Expansion | VE Motion | VE Expansion (32) | VE Expansion (76) |
| Ctnاندازه | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 78*316*164* |
زمان تحویل
| تعداد | 1-5 کیت | 50-100 کیت | 200-500 کیت |
| زمان تحویل | در 3 روز | 5-10 روز | 15-25 روز |
1. برای سفارش کوچک ما همیشه می توانیم ظرف 1 هفته تحویل دهیم.
2. محصولات ما را می توان از طریق هوا ، زمین یا دریا حمل کرد.
گواهینامه ها:
ما گواهینامه های CE و FCC را برای کنترلر Motion سری VE دریافت کردیم.
