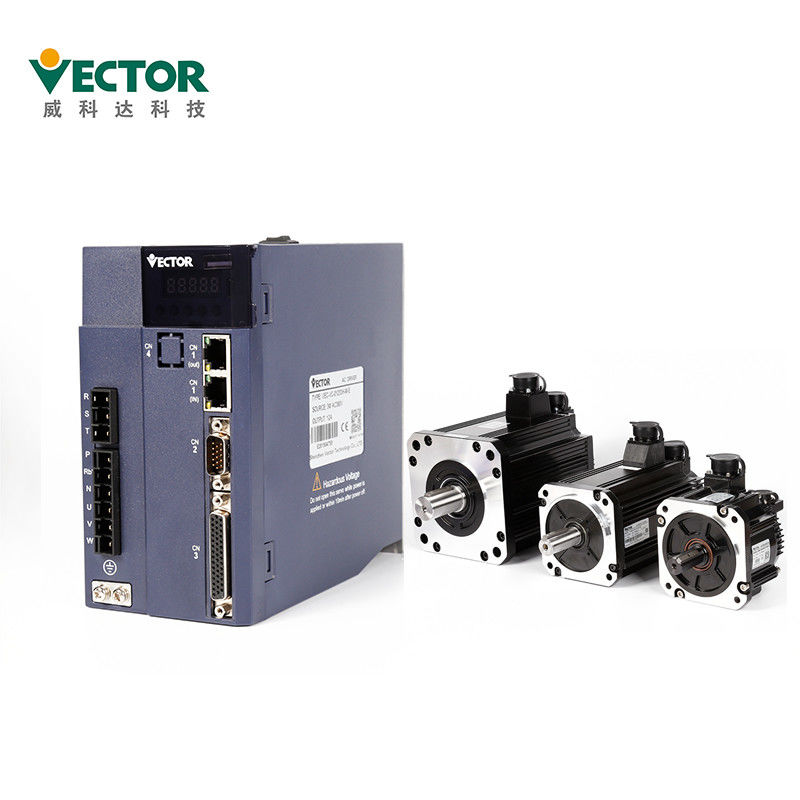

درایو سروو سه فاز 1.5 کیلو وات CNC با رمزگذار مطلق
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Vector |
| گواهی: | CE |
| شماره مدل: | VEC-VC-00733H-ME |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 کیت |
|---|---|
| قیمت: | To Be Discussed |
| جزئیات بسته بندی: | 280 * 208 * 78 میلی متر ، 375 * 290 * 155 میلی متر |
| زمان تحویل: | 3-5 روز کاری |
| شرایط پرداخت: | T / T ، Western Union ، L / C |
| قابلیت ارائه: | 500 کیت در ماه |
|
اطلاعات تکمیلی |
|||
| ولتاژ: | 380 ولت | قدرت: | 1.5-4kw |
|---|---|---|---|
| فاز: | 3 مرحله | پروتکل های ارتباطی: | CanOpen / Ethercat / Modbus |
| رمزگذار: | 17/23/24 رمزگذار مطلق بیتی؛ | دارای امتیاز فعلی: | 7A |
| ورودی خروجی: | نبض | حالت کنترل: | گشتاور / مکان / سرعت |
| کاربرد: | دستگاه cnc | نام محصول: | CNC AC سروو موتور و درایور |
| برجسته کردن: | سه فاز CNC سروو درایو,رمزگذار مطلق 1.5 کیلووات CNC سروو درایو,1.5 کیلووات CNC سروو موتورها و درایوها |
||
توضیحات محصول

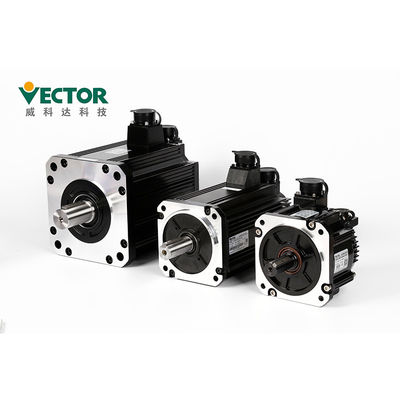

سروو موتور CNC و درایور کم هزینه 1.5 کیلووات سروو موتور برای دستگاه CNC
سروو موتور و درایور AC CNC
قدرت AC 1.5-4KW
سه فاز 220 ولت
Modbus / CanOpen / EtherCAT
مکان / سرعت / حالت کنترل گشتاور
رمزگذار مطلق 17/23/24bit ؛
توضیحات محصولات
| نام محصول | سروو موتور و درایور AC CNC |
| نام تجاری | بردار |
| شماره مدل | VEC-VC-00733H-ME |
| قدرت | 1.5-4 کیلو وات |
| ورودی خروجی | نبض / آنالوگ |
| ولتاژ | 220 ولت |
| فاز | سه فاز |
| جریان فعلی | 7A |
| پروتکل های ارتباطی | Modbus / CanOpen / EtherCAT |
| رمزگذار | رمزگذار مطلق 17/23/24bit ؛ |
| ورودی فرمان نبض | نوع نبض | ورودی افتراقی ، جمع کننده را باز کنید |
| محدوده فرکانس | ورودی دیفرانسیل: 0-500 کیلوهرتز ، عرض نبض بیشتر از 1us جمع کننده باز: 0-300 کیلوهرتز ، عرض پالس بیشتر از 2.5us |
|
| حالت پالس | نبض + جهت ؛مزایای AB ؛CW+CCW ؛ | |
| ورودی آنالوگ | محدوده ولتاژ | -10 ولت تا 10 ولت |
| امپدانس ورودی | 10 کیلو وات | |
| حداکثر فرکانس | 1.5 کیلوهرتز | |
| نوع رابط DI/DO | NPN/PNP | |
| ارتباطات | Modbus/CANopen/EtherCAT | |
| حالت کنترل موقعیت مکانی | روش ورودی فرمان | فرمان نبض موقعیت برنامه ریزی داخلی بر اساس موقعیت هدف ، سرعت ، شتاب و کاهش سرعت برنامه ریزی کنید زمان منحنی سرعت ذوزنقه ای منحنی سرعت مکعب حالت فرمان مطلق / نسبی |
| آموزش صاف کردن حالت | فیلترینگ کم گذر / فیلتر متوسط | |
| نسبت دنده الکترونیکی | N/M ؛ (M = 1 ~ 2147483647 ، N = 1 ~ 2147483647) | |
| محدودیت گشتاور | محدوده گشتاور داخلی / حد گشتاور آنالوگ | |
| جبران خسارت پیش رو | Speed Feedforward / Torque Feedforward | |
| جبران گشتاور | جبران گشتاور ثابت / جبران گشتاور آنالوگ / جبران خودکار گشتاور ؛ |
|
| حالت کنترل سریع | نوع ورودی فرمان | فرکانس نبض / آنالوگ / سرعت برنامه ریزی داخلی |
| محدوده کنترل سرعت | حداکثر سرعت 1 | |
| پهنای باند | 1 کیلوهرتز | |
| محدودیت گشتاور | محدوده گشتاور داخلی / حد گشتاور آنالوگ | |
| آموزش صاف کردن حالت | فیلترینگ کم گذر / فیلتر متوسط | |
| جبران خسارت پیش رو | گشتاور پیشرو | |
| جبران گشتاور | جبران گشتاور ثابت / جبران گشتاور آنالوگ / جبران خودکار گشتاور ؛ |
|
| حالت کنترل گشتاور | نوع ورودی فرمان | مرجع گشتاور داخلی / گشتاور کنترل آنالوگ |
| جبران گشتاور | جبران گشتاور ثابت / جبران گشتاور آنالوگ / جبران خودکار گشتاور ؛ |
|
| محدودیت سرعت | محدودیت سرعت داخلی / محدودیت سرعت آنالوگ |
| ورودی دیجیتال | فعال کردن Drive ، Reset Drive ، Torque Command A/B Switch ، Torque Command Reverse فعال کردن ، سوئیچ A/B محدوده گشتاور جلو ، سوئیچ A/B محدوده گشتاور منفی ، جلو سوئیچ A /B محدودیت سرعت ، سوئیچ A /B محدودیت سرعت منفی ، دویدن رو به جلو ، دنده عقب ، سرعت فرمان فعال کردن معکوس ، کلید منبع اصلی سرعت A/B ، فعال کردن سرعت توقف ، موقعیت روشن شمارش ، حالت سرعت صفر ثابت ، انتخاب سرعت چند سرعته 0 ، انتخاب سرعت چند سرعته 1 ، انتخاب سرعت چند سرعته 2 ، انتخاب سرعت چند سرعته 3 ، فرمان موقعیت ممنوع ، فرمان موقعیت معکوس ، فرمان نبض ممنوع ، نسبت دنده الکترونیکی سوئیچ 1 ، خطای موقعیت پاک کردن ، بازگشت به صفر ، فعال کردن موقعیت چند بخش ، انتخاب موقعیت چند بخش 0 ، انتخاب موقعیت چند بخش 1 ، چند بخش انتخاب موقعیت 2 ، انتخاب موقعیت چند بخش 3 ، جهت موقعیت چند بخش انتخاب ، ورودی سوئیچ مبدأ بازگشت صفر ، پالس xy و برنامه ریزی موقعیت داخلی سوئیچینگ ، سوئیچ حالت کنترل 0 ، سوئیچ حالت کنترل 1 ، طول ثابت وقفه را فعال کنید ورودی ، لغو طول ثابت وقفه ، طول ثابت وقفه ماشه ، مجموعه اول مجموعه دوم سوئیچ افزایش ، خطای تنظیم مجدد ، سوئیچ حد مثبت در حالت موقعیت ، سوئیچ محدود معکوس در حالت موقعیت ، حلقه باز و بسته در حالت حلقه بسته کامل ، سوئیچ نسبت الکترونیکی دنده 2 ، ورودی بیش از حد موتور ، ورودی توقف اضطراری ، ماشه داخلی روشن ، مجموعه ماشه داخلی ، داخلی شمارش شمارنده پالس ، شمارشگر داخلی روشن ، حالت سرعت UPDOWN حالت UP سیگنال ، حالت سرعت حالت بالا سیگنال پایین ، تصحیح خودکار رانش صفر AI صفر. |
|
| خروجی دیجیتال | راننده فعال است ، سرعت ورود ، کاهش سرعت ، افزایش سرعت ، سرعت صفر ، سرعت بیش از حد محدودیت ، چرخش به جلو ، چرخش معکوس ، خروجی خطا ، محدودیت سرعت جلو در حالت گشتاور ، حالت گشتاور در محدودیت سرعت منفی ، در حالت گشتاور ، موقعیت کامل می شود ، موقعیت نزدیک به خروجی است ، بازگشت صفر کامل شده است ، خطای موقعیت نیز وجود دارد بزرگ ، خروجی با طول ثابت قطع می شود ، خروجی محدودیت نرم افزار خروجی است ، خروجی ترمز است ورودی معتبر است ، اغلب خاموش ، همیشه روشن ، خروجی حد گشتاور ، گشتاور ورود ، وضعیت ماشه داخلی ، شمارنده داخلی وارد می شود ، سرعت ثابت است ، نبض فرمان position خروجی صفر است |
|
احتیاطات نصب
the درایور را روی سکویی خشک و محکم نصب کنید.تهویه مناسب را حفظ کنید و
اتلاف گرما در حین نصب و حفظ زمین مناسب
● لطفاً جهت جلوگیری از خرابی ، در جهت مشخص شده نصب کنید.
installing هنگام نصب ، لطفاً اطمینان حاصل کنید که درایور سرو در فاصله مشخصی از قسمت داخلی نگه داشته شده است
سطح کابینت و سایر ماشین آلات ، در غیر این صورت ممکن است باعث آتش سوزی یا خرابی شود.
| نصب و راه اندازی محیط الزامات |
فشار جو | 86 ~ 106kPa |
| رطوبت Mbient | 0 ~ 55 | |
| دمای محیط | 0 ~ 90 R RH | |
| رتبه بندی IP | IP20 | |
| ارتعاش | 0 ~ 4.9 متر بر ثانیه^2 |
● هنگام نصب ، پورت های مکش و خروجی را مسدود نکنید و اجسام خارجی را داخل آن قرار ندهید
محصول وارد شود ، در غیر این صورت ممکن است به دلیل پیری اجزای داخلی باعث خرابی یا آتش سوزی شود.
objects اجسام سنگین را روی یا زیر این محصول قرار ندهید زیرا ممکن است باعث آسیب شود.
● لطفاً در محیط زیر نصب کنید:
1. مکانهای بدون نور مستقیم خورشید ؛
2. مکانهایی که دمای محیط در محدوده 0 تا 55 درجه سانتیگراد است ؛
3. رطوبت نسبی در محدوده 0 تا 95 درصد و بدون تراکم ؛
4. مکانهای عاری از قطرات آب ، بخار ، گرد و غبار و گرد و غبار روغنی ؛
5. مکانهایی که هیچ دستگاه حرارتی بالا وجود ندارد ؛
6. سایتهای مایع و گازهای غیر قابل خوردن ، قابل اشتعال ؛
7. پاشیدن آب ، روغن و دارو آسان نیست.
8. مکانهایی که در معرض تابش رادیواکتیو نیستند ؛
9. مکانهای قوی و بدون ارتعاش ؛
10. مکانهایی که هیچ تداخل نویز الکترومغناطیسی وجود ندارد.
| نام کلید | عملکرد کلیدی |
| PAR/ALM | تغییر حالت ، بازگشت به منوی قبلی |
| (اضافه کردن) | افزایش مقدار بیت چشمک زن دیجیتال LED |
| (کاهش) | مقدار رقم چشمک زن دیجیتال LED را کاهش دهید |
| STOP/RST | لوله LED چشمک زن را به سمت چپ حرکت می دهد.ارزش بالای داده ها را بررسی می کند بیشتر از 5 بیت ؛بازنشانی خطا ؛ عملکرد Fn را اجرا کنید |
| RD/WT | خواندن/نوشتن مقادیر پارامتر ؛ وارد صفحه fn شوید |
اقدامات احتیاطی
● در عملیات آزمایشی ، به منظور جلوگیری از حوادث ، لطفاً سرو موتور را بدون بار آزمایش کنید
(به محور راننده وصل نیست) ، در غیر این صورت ممکن است باعث آسیب شود.
● هنگام شروع به کار بر روی دستگاه پشتیبانی ، پارامترهای کاربر را مطابق با دستگاه تنظیم کنید
از پیش.اگر کار را بدون تنظیم پارامتر شروع کنید ، ممکن است باعث از دست رفتن مکانیکی یا خرابی آن شود.
● برای جلوگیری از حوادث ، یک سوئیچ محدود کننده یا یک دریچه در انتهای قسمت متحرک دستگاه نصب کنید ،
در غیر این صورت باعث آسیب یا صدمه مکانیکی می شود.
extreme تغییرات زیادی در تنظیمات پارامتر ایجاد نکنید ، زیرا ممکن است منجر به عملکرد ناپایدار شود ،
آسیب یا آسیب مکانیکی
● هنگامی که برق روشن است یا منبع تغذیه قطع می شود ، هیت سینک درایور سرو ، خارجی است
مقاومت ترمز ، موتور و غیره ممکن است در دمای بالا باشند.به آن دست نزنید ، در غیر این صورت ممکن است باعث سوختگی شود.
● هنگام استفاده از موتور سروو در محور عمودی ، یک دستگاه ایمنی را تنظیم کنید تا از افتادن قطعه کار در زیر جلوگیری شود
زنگ هشدار ، بیش از سفر ، و غیره. علاوه بر این ، لطفاً هنگام وقوع سفر بیش از حد ، تنظیم قفل سروو را انجام دهید ،
در غیر این صورت قطعه کار ممکن است در شرایط بیش از حد سفر سقوط کند.
during در حین کار محدوده عملکرد دستگاه را وارد نکنید ، در غیر این صورت باعث آسیب می شود.
during در حین کار سروو موتور یا قسمت متحرک دستگاه را لمس نکنید
عملیات ، در غیر این صورت باعث آسیب می شود.
● لطفاً برای اطمینان از ایمنی حتی در صورت خرابی خط سیگنال ، سیستم ایمنی را تنظیم کنید.مثلا،
هنگامی که سیگنال های سوئیچ مثبت روی سفر (P-OT) و منفی روی سوئیچ سوئیچ (N-OT) قطع می شوند
در تنظیمات کارخانه ، آنها با خیال راحت کار می کنند.
when هنگام خاموش کردن برق ، وضعیت سروو خاموش کنید.
frequently بارها و بارها دستگاه را روشن/خاموش نکنید.پس از شروع عملیات واقعی ، فاصله روشن/خاموش باید روشن شود
بیش از 1 ساعت باشد ، در غیر این صورت اجزای داخل واحد سروو زودرس سن دارند.
● هنگام وقوع زنگ هشدار ، پس از برطرف شدن علت زنگ هشدار را مجدداً تنظیم کرده و اطمینان حاصل کنید
ایمنی را دوباره شروع کنید ، در غیر این صورت ممکن است باعث صدمه شود.
for از ترمز موتور ترمز برای ترمز معمولی استفاده نکنید ، در غیر این صورت ممکن است باعث نقص شود.
اقدامات احتیاطی نگهداری و بازرسی
while هنگام روشن بودن سیم کشی را تغییر ندهید ، در غیر این صورت ممکن است باعث برق گرفتگی یا آسیب شود.
● لطفا سیم کشی یا بازرسی توسط تکنسین های حرفه ای انجام شود ، در غیر این صورت
ممکن است باعث برق گرفتگی یا خرابی محصول شود.
● لطفاً بعد از قطع برق به مدت حداقل 5 دقیقه ، برق را بررسی کنید.حتی اگر برق خاموش باشد ،
ولتاژ بالا ممکن است در داخل سروو درایو باقی بماند.بنابراین ، ترمینال برق را در عرض 5 لمس نکنید
دقایقی پس از خاموش شدن برق ، در غیر این صورت ممکن است باعث برق گرفتگی شود.
● هنگام تعویض سروو درایو ، لطفاً از پارامترهای کاربر درایور سرو که باید تعویض شوند ، نسخه پشتیبان تهیه کنید
قبل از تعویض ، نسخه پشتیبان را به سروو درایو جدید منتقل کرده و سپس آن را راه اندازی مجدد کنید
عملکرد ، در غیر این صورت ممکن است دستگاه آسیب ببیند.
تجهیزات جانبی:
| نام لوازم جانبی | تصویر | ||
| قطعات یدکی سانداندارد | ترمینال برق | |
سازگار با درایو ساختار E1 ، E2 |
| پلاگین رمزگذار Cn3 | پلاگین رمزگذار در سمت درایور | ||
| پلاگین ترمینال کنترل Cn4 | پایانه های سیگنال ورودی/خروجی ، سیم کشی کاربر | ||
| خط اتصال رمزگذار | طول استاندارد کابل 3 ، 5 ، 8 ، 10 ، 13 ، 15 متر است نیازها ارائه اتصال مستقل |
||
| خط قدرت | طول استاندارد کابل 3 ، 5 ، 8 ، 10 ، 13 ، 15 متر است نیازها ارائه اتصال مستقل |
||
| خط نظارت بر درایو | نرم افزار را برای نظارت از راه دور و به روز رسانی سیستم عامل متصل کرده و تنظیم کنید | ||
| خرید قطعات یدکی | کابل آداپتور USB به RS232 | در صورت لزوم ، خود خرید کنید | |
| خط ارتباطی اترنت | در صورت لزوم ، خود خرید کنید |
گواهینامه ها
1. CE (استاندارد ایمنی اتحادیه اروپا) ؛
2. IEC/EN61800-5-1: 2007 (الزامات ایمنی برای برق ، حرارت و انرژی در بخش 5-1 از
سیستم راننده برقی با سرعت متغیر) ، مطابق با استاندارد ملی GB12668.501-2013 ؛
3 ، IEC / EN61800-3: 2004 + A1 (کنترل سرعت سیستم برقی راننده قسمت 3 سازگاری الکترومغناطیسی
استانداردها و روشهای آزمایشی خاص آن) ، مطابق با استاندارد ملی GB12668.3-2012.
بررسی کیفیت:
چهار بار آزمایش تولید
دو بار 24 ساعته تست
بازرسی 100٪ قبل از حمل و نقل
زمان تحویل و نحوه ارسال
1. برای سفارش کوچک ما همیشه می توانیم ظرف 1 هفته تحویل دهیم.
2. محصولات ما را می توان از طریق هوا ، زمین یا دریا حمل کرد.
| جزئیات بسته بندی Servo Drive | |||
| محصولات | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) |
| Ctnاندازه | 280*208*78 | 280*208*112 | 375*290*155 |
بسته بندی:
| جزئیات بسته بندی Servo Drive | |||||
| محصولات | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctnاندازه | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
