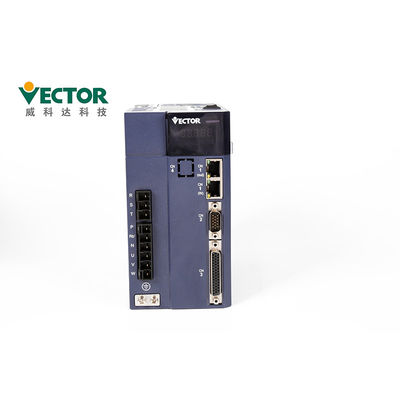

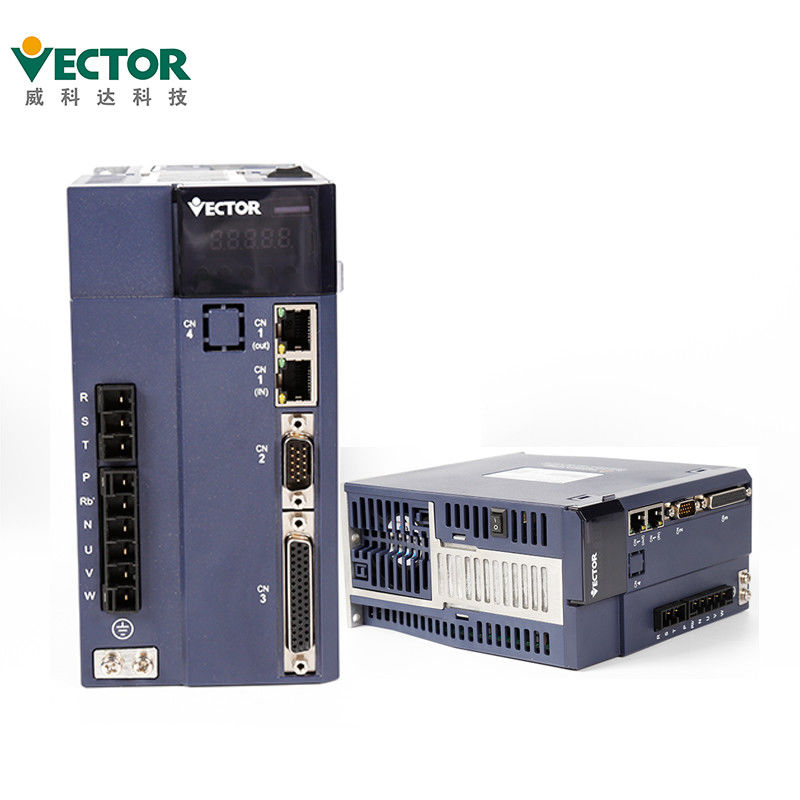

کیت 3 فاز AC220V CNC Servo Drive Ethercat Servo CNC
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Vector |
| گواهی: | CE |
| شماره مدل: | VEC-VC-00623H-ME |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 کیت |
|---|---|
| قیمت: | To Be Discussed |
| جزئیات بسته بندی: | 280 * 208 * 78 میلی متر ، 375 * 290 * 155 میلی متر |
| زمان تحویل: | 3-5 روز کاری |
| شرایط پرداخت: | T / T ، Western Union ، L / C |
| قابلیت ارائه: | 500 کیت در ماه |
|
اطلاعات تکمیلی |
|||
| ولتاژ: | 380 ولت | قدرت: | 1.5KW |
|---|---|---|---|
| فاز: | 3 مرحله | پروتکل های ارتباطی: | CanOpen / Ethercat / Modbus |
| رمزگذار: | 17/23/24 رمزگذار مطلق بیتی؛ | دارای امتیاز فعلی: | 6A |
| ورودی خروجی: | نبض | حالت کنترل: | گشتاور / مکان / سرعت |
| کاربرد: | CNC | نام محصول: | درایور سروو با موتور برای سیستم های CNC |
| برجسته کردن: | Ethercat CNC Servo Drive,AC220V CNC Servo Drive,AC220V Ethercat Servo CNC Kit |
||
توضیحات محصول
درایور سروو 3 فاز 220 ولت با موتور برای سیستم های CNC کاملاً پشتیبانی & Ethercat
درایور سروو با موتور برای سیستم های CNC
برق AC 1.5 کیلو وات
سه فاز 220 ولت
Modbus / CanOpen / EtherCAT
مکان / سرعت / حالت کنترل گشتاور
رمزگذار مطلق 17/23 / 24bit؛
توضیحات محصولات
| نام محصول | درایور سروو با موتور برای سیستم های CNC |
| نام تجاری | بردار |
| شماره مدل | VEC-VC-01233H-ME |
| قدرت | 1.5 کیلو وات |
| ورودی خروجی | نبض / آنالوگ |
| ولتاژ | 220 ولت |
| فاز | سه فاز |
| جریان دارای امتیاز | 6A |
| پروتکل های ارتباطی | Modbus / CanOpen / EtherCAT |
| رمزگذار | رمزگذار مطلق 17/23 / 24bit؛ |
| ولتاژ | حالت کنترل | تصحیح کامل کنترل تک فاز / سه فاز مدولاسیون SVPWM |
| رمزگذار | بازخورد رمزگذار | 2500 پالس افزایشی + رمزگذار هال ؛ پالس 2500 افزایشی ؛ رمزگذار مطلق Tamagawa 17bit؛ رمزگذار مطلق 23 بیتی تاماگاوا ؛ رمزگذار مطلق 24 بیتی نیکون؛ |
| ورودی فرمان پالس | نوع نبض | ورودی دیفرانسیل ، جمع کننده باز |
| محدوده فرکانس | ورودی دیفرانسیل: 0-500 کیلوهرتز ، عرض پالس بیشتر از 1us جمع کننده باز: 0-300kHz ، عرض پالس بیشتر از 2.5us |
|
| حالت نبض | نبض + جهت ؛مزایای AB؛CW + CCW ؛ | |
| ورودی آنالوگ | محدوده ولتاژ | -10 ولت تا 10 ولت |
| امپدانس ورودی | 10kΩ | |
| حداکثر فرکانس | 1.5 کیلوهرتز | |
| نوع رابط DI / DO | NPN / PNP | |
| ارتباطات | Modbus / CANopen / EtherCAT | |
| حالت موقعیت | روش ورودی فرمان | فرمان نبض موقعیت برنامه ریزی داخلی برنامه ریزی بر اساس موقعیت هدف ، سرعت ، شتاب و کاهش سرعت زمان منحنی سرعت ذوزنقه ای منحنی سرعت مکعب حالت فرمان مطلق / نسبی |
| حالت صاف کردن دستورالعمل ها | فیلتر پایین گذر / فیلتر متوسط | |
| نسبت دنده الکترونیکی | N / M ؛ (M = 1 ~ 2147483647 ، N = 1 ~ 2147483647) | |
| محدودیت گشتاور | محدودیت گشتاور داخلی / محدودیت گشتاور آنالوگ | |
| جبران خسارت | Speed Feedforward / Torque Feedforward | |
| جبران گشتاور | جبران گشتاور ثابت / جبران گشتاور آنالوگ / جبران گشتاور خودکار ؛ |
|
| حالت سرعت کنترل | نوع ورودی فرمان | فرکانس نبض / آنالوگ / سرعت برنامه ریزی داخلی |
| محدوده کنترل سرعت | 1 ~ حداکثر سرعت | |
| پهنای باند | 1 کیلوهرتز | |
| محدودیت گشتاور | محدودیت گشتاور داخلی / محدودیت گشتاور آنالوگ | |
| حالت صاف کردن دستورالعمل ها | فیلتر پایین گذر / فیلتر متوسط | |
| جبران خسارت | گشتاور اولیه | |
| جبران گشتاور | جبران گشتاور ثابت / جبران گشتاور آنالوگ / جبران گشتاور خودکار ؛ |
|
| حالت کنترل گشتاور | نوع ورودی فرمان | مرجع گشتاور داخلی / گشتاور کنترل آنالوگ |
| جبران گشتاور | جبران گشتاور ثابت / جبران گشتاور آنالوگ / جبران گشتاور خودکار ؛ |
|
| محدودیت سرعت | محدودیت سرعت داخلی / محدودیت سرعت آنالوگ |
| ورودی دیجیتال | درایو ، تنظیم مجدد درایو ، سوییچ فرمان گشتاور A / B ، فرمان گشتاور را معکوس کنید فعال کردن ، سوئیچ گشتاور Forward Limit A / B ، سوئیچ گشتاور منفی A / B ، سوییچ جلو سوئیچ محدودیت سرعت A / B ، سوئیچ A / B محدودیت سرعت منفی ، دویدن به جلو ، دویدن معکوس ، سرعت فعال کردن معکوس فرمان ، کلید اصلی منبع اصلی سرعت A / B ، فعال کردن سرعت متوقف کردن ، موقعیت پاک کردن شمارش ، حالت سرعت صفر ثابت ، انتخاب سرعت چند سرعته 0 ، انتخاب سرعت چند سرعته 1 ، انتخاب سرعت چند سرعته 2 ، انتخاب سرعت چند سرعته 3 ، دستور موقعیت ممنوع ، فرمان موقعیت معکوس ، فرمان پالس ممنوع ، نسبت دنده الکترونیکی سوئیچ 1 ، خطای موقعیت پاک کردن ، بازگشت به صفر ، شروع موقعیت چند بخشی ، انتخاب موقعیت چند بخشی 0 ، انتخاب موقعیت چند بخشی 1 ، چند بخشی انتخاب موقعیت 2 ، انتخاب موقعیت چند بخشی 3 ، جهت موقعیت چند بخش انتخاب ، ورودی سوئیچ مبدأ صفر ، پالس xy و برنامه ریزی موقعیت داخلی سوئیچینگ ، سوئیچ حالت کنترل 0 ، سوئیچ حالت کنترل 1 ، قطع ثابت را ثابت کنید ورودی ، لغو قطع ثابت ، ثابت طول قطع ، اولین مجموعه از مجموعه دوم سوئیچ افزایش ، خطای تنظیم مجدد ، سوئیچ حد مثبت در حالت موقعیت ، سوئیچ حد معکوس در حالت موقعیت ، حلقه باز و بسته در حالت حلقه بسته کامل ، سوئیچ نسبت دنده الکترونیکی 2 ، ورودی بیش از حد موتور ، ورودی توقف اضطراری ، روشن کردن ماشه داخلی ، مجموعه ماشه داخلی ، پالس شمارشگر شمارنده داخلی ، پاک کردن شمارنده داخلی ، حالت سرعت حالت بروزرسانی بالا سیگنال ، حالت سرعت حالت بارگیری سیگنال پایین ، تصحیح خودکار رانش صفر AI. |
|
| خروجی دیجیتال | درایور فعال است ، رسیدن به سرعت ، کاهش سرعت ، افزایش سرعت ، سرعت صفر ، سرعت بیش از حد محدودیت ، چرخش به جلو ، چرخش معکوس ، خروجی خطا ، محدودیت سرعت جلو در حالت گشتاور ، حالت گشتاور در محدودیت سرعت منفی ، در حالت گشتاور ، موقعیت به پایان می رسد ، موقعیت نزدیک به خروجی است ، بازگشت صفر به پایان رسیده است ، خطای موقعیت نیز بسیار است بزرگ ، خروجی توسط طول ثابت قطع می شود ، خروجی حد نرم افزار خروجی است ، خروجی ترمز است فرمان ورودی معتبر است ، اغلب خاموش ، همیشه روشن ، محدودیت گشتاور خروجی ، گشتاور ورود ، وضعیت ماشه داخلی ، تعداد شمارشگر داخلی می رسد ، سرعت سازگار است ، نبض دستور موقعیت خروجی صفر است |
|
اقدامات احتیاطی نصب
the راننده را روی یک سکوی خشک و محکم نصب کنید.تهویه مناسب را حفظ کنید و
اتلاف گرما در هنگام نصب و حفظ زمین خوب.
● لطفا جهت جلوگیری از سو mal عملکرد در جهت مشخص شده نصب کنید.
● هنگام نصب ، اطمینان حاصل کنید که درایور سروو در فاصله مشخصی از قسمت داخلی قرار گرفته است
سطح کابینت و سایر دستگاه ها ، در غیر این صورت ممکن است باعث آتش سوزی یا نقص عملکرد شود.
| نصب و راه اندازی محیط الزامات |
فشار جو | 86 86 106kPa |
| رطوبت Mbient | 0 ~ 55 | |
| دمای محیط | 0 ~ 90٪ RH | |
| امتیاز IP | IP20 | |
| لرزش | 0 ~ 4.9m / s ^ 2 |
● هنگام نصب ، درهای مکش و اگزوز را مسدود نکنید ، و اجسام خارجی را داخل آن نگذارید
محصول وارد شود ، در غیر این صورت ممکن است به دلیل پیری اجزای داخلی باعث سوf عملکرد یا آتش سوزی شود.
objects اجسام سنگین را روی یا زیر این محصول قرار ندهید زیرا ممکن است منجر به آسیب شود.
● لطفا در محیط زیر نصب کنید:
1. مکان های بدون نور مستقیم خورشید ؛
2. مکانهایی که دمای محیط در محدوده 0 درجه سانتیگراد تا 55 درجه سانتیگراد باشد.
3. رطوبت نسبی در محدوده 0٪ تا 95٪ و بدون تراکم ؛
4. مکان های فاقد قطرات آب ، بخار ، گرد و غبار و گرد و غبار روغنی.
5. مکانهایی که دستگاه گرمای زیاد وجود ندارد.
6. سایت های گاز و مایعات غیر خورنده ، قابل اشتعال ؛
7. پاشیدن آب ، روغن و دارو آسان نیست ؛
8. مکانهایی که در معرض تابش رادیواکتیو قرار ندارند.
9. مکان های قوی و بدون لرزش ؛
10. مکانهایی که هیچ تداخل نویز الکترومغناطیسی وجود ندارد.
| نام کلید | عملکرد کلیدی |
| PAR / ALM | سوئیچ حالت ، به فهرست قبلی برگردید |
| add (اضافه کردن) | مقدار بیت چشمک زن لوله دیجیتال LED را افزایش دهید |
| ▼ (دسامبر) | مقدار رقمی چشمک زن لوله دیجیتال LED را کاهش دهید |
| STOP / RST | لوله LED چشمک زن را به سمت چپ حرکت می دهد.مقدار بالای داده را بررسی می کند بیش از 5 بیتتنظیم مجدد خطا ؛ عملکرد Fn را اجرا کنید |
| RD / WT | مقادیر پارامتر را بخوانید / بنویسید ؛ وارد صفحه fn شوید |
اقدامات احتیاطی در عمل
operation در عملیات آزمایش ، به منظور جلوگیری از حوادث ، لطفا موتور سروو را بدون بار آزمایش کنید
(به شافت راننده متصل نیست) ، در غیر این صورت ممکن است باعث آسیب شود.
● هنگام شروع کار با دستگاه پشتیبانی ، پارامترهای کاربر متناسب با دستگاه را تنظیم کنید
از پیش.اگر بدون تنظیم پارامتر شروع به کار کنید ، ممکن است باعث از بین رفتن مکانیکی یا نقص عملکرد شود.
● برای جلوگیری از حوادث ، یک سوئیچ محدود یا یک درپوش در انتهای قسمت متحرک دستگاه نصب کنید ،
در غیر این صورت باعث آسیب یا آسیب مکانیکی می شود.
extreme در تنظیمات پارامتر تغییرات شدید ایجاد نکنید ، زیرا این ممکن است منجر به عملکرد ناپایدار شود ،
آسیب مکانیکی یا آسیب دیدگی.
● هنگامی که برق روشن یا منبع تغذیه قطع می شود ، گرماگیر موتور درایور سروو ، خارجی است
مقاومت ترمز ، موتور و ... ممکن است در حالت دمای بالا باشد.آن را لمس نکنید ، در غیر این صورت ممکن است باعث سوختگی شود.
● هنگام استفاده از سرو موتور در محور عمودی ، یک وسیله ایمنی تنظیم کنید تا از افتادن قطعه کار در زیر جلوگیری کند
هشدار ، مسافرت و غیره بعلاوه ، لطفاً هنگام توقف بیش از حد ، تنظیم توقف قفل سروو را انجام دهید ،
در غیر این صورت قطعه کار ممکن است در شرایط سفر بیش از حد قرار گیرد.
during در حین کار محدوده عملکرد دستگاه را وارد نکنید ، در غیر این صورت باعث آسیب می شود.
ser در حین موتور سروو یا قسمت متحرک دستگاه را لمس نکنید
عمل ، در غیر این صورت باعث آسیب می شود.
لطفا سیستم ایمنی را تنظیم کنید تا حتی در صورت شکستن خط سیگنال از ایمنی اطمینان حاصل کنید.مثلا،
هنگامی که سیگنالهای مثبت سوئیچ مثبت (P-OT) و سوئیچ مسافرتی منفی (N-OT) قطع شوند
در محیط کارخانه ، آنها با خیال راحت کار می کنند.
● هنگام خاموش کردن برق ، حتماً حالت خاموش سروو تنظیم کنید.
the دائماً برق را خاموش و روشن نکنید.پس از شروع عملیات واقعی ، باید فاصله روشن / خاموش روشن باشد
بیش از 1 ساعت باشد ، در غیر این صورت اجزای داخل واحد سروو زودرس پیر می شوند.
● هنگامی که زنگ هشدار رخ می دهد ، زنگ هشدار را پس از رفع علت دوباره تنظیم کنید و اطمینان حاصل کنید
ایمنی را انجام دهید و عملیات را مجدداً شروع کنید ، در غیر این صورت ممکن است آسیب ایجاد کند.
for از ترمز موتور ترمز برای ترمزگیری طبیعی استفاده نکنید ، در غیر این صورت ممکن است باعث نقص عملکرد شود.
اقدامات احتیاطی نگهداری و بازرسی
while در هنگام روشن بودن سیم را عوض نکنید ، در غیر این صورت ممکن است باعث برق گرفتگی یا آسیب شود.
● لطفا سیم کشی یا بازرسی توسط تکنسین های حرفه ای انجام دهید ، در غیر این صورت
ممکن است باعث برق گرفتگی یا خرابی محصول شود.
● لطفاً حداقل پس از 5 دقیقه خاموش شدن برق را بررسی کنید.حتی اگر برق خاموش باشد ،
ولتاژ بالا ممکن است در داخل درایو سروو باقی بماند.بنابراین ، ترمینال برق را در 5 لمس نکنید
چند دقیقه پس از خاموش شدن برق ، در غیر این صورت ممکن است باعث برق گرفتگی شود.
● هنگام جایگزینی درایو سروو ، لطفاً از پارامترهای کاربر درایور سروو پشتیبان تهیه کنید تا جایگزین شوند
قبل از جایگزینی ، و پشتیبان گیری را به درایو سروو جدید منتقل کنید ، و سپس آن را دوباره راه اندازی کنید
عملکرد ، در غیر این صورت ممکن است دستگاه آسیب ببیند.
تجهیزات جانبی:
| نام لوازم جانبی | تصویر | ||
| قطعات یدکی Satandard | ترمینال برق | |
با درایو ساختار E1 ، E2 سازگار شوید |
| پلاگین رمزگذار Cn3 | دوشاخه رمزگذار در سمت راننده | ||
| پلاگین ترمینال کنترل Cn4 | پایانه های سیگنال ورودی / خروجی ، سیم کشی کاربر | ||
| خط اتصال رمزگذار | طبق استاندارد مشتری ، طول استاندارد کابل 3 ، 5 ، 8 ، 10 ، 13 ، 15 متر است نیاز دارد اتصال مستقل ارائه دهید |
||
| خط قدرت | طبق استاندارد مشتری ، طول استاندارد کابل 3 ، 5 ، 8 ، 10 ، 13 ، 15 متر است نیاز دارد اتصال مستقل ارائه دهید |
||
| خط نظارت بر درایو | نرم افزار را برای نظارت از راه دور و به روزرسانی میان افزار متصل و تنظیم کنید | ||
| خرید قطعات یدکی | کابل آداپتور USB به RS232 | در صورت لزوم ، خرید خود را انجام دهید | |
| خط ارتباطی اترنت | در صورت لزوم ، خرید خود را انجام دهید |
گواهینامه ها
1. CE (استاندارد ایمنی اتحادیه اروپا) ؛
2. IEC / EN61800-5-1: 2007 (الزامات ایمنی برای برق ، حرارت و انرژی در بخش 5-1 از
سیستم راننده برقی با سرعت متغیر) ، مطابق با استاندارد ملی GB12668.501-2013 ؛
3 ، IEC / EN61800-3: 2004 + A1 (کنترل سرعت سیستم راننده برقی قسمت 3 سازگاری الکترومغناطیسی
استانداردها و روشهای آزمون خاص آن) ، مطابق با استاندارد ملی GB12668.3-2012.
بررسی کیفیت:
چهار بار تست تولید
دو بار 24 ساعت تست
100 ection بازرسی قبل از حمل و نقل
زمان تحویل و راه حمل و نقل
1. برای سفارشات کوچک ، ما همیشه می توانیم ظرف 1 هفته تحویل دهیم.
2. محصولات ما را می توان از طریق هوا ، زمین یا دریا حمل کرد.
| جزئیات بسته بندی Servo Drive | |||
| محصولات | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) |
| Ctnاندازه | 280 * 208 * 78 | 112 280 * 208 * | 375 * 290 * 155 |
بسته بندی:
| جزئیات بسته بندی Servo Drive | |||||
| محصولات | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctnاندازه | 280 * 208 * 78 | 112 280 * 208 * | 375 * 290 * 155 | 288 440 * 296 * | 510 * 305 * 325 |
