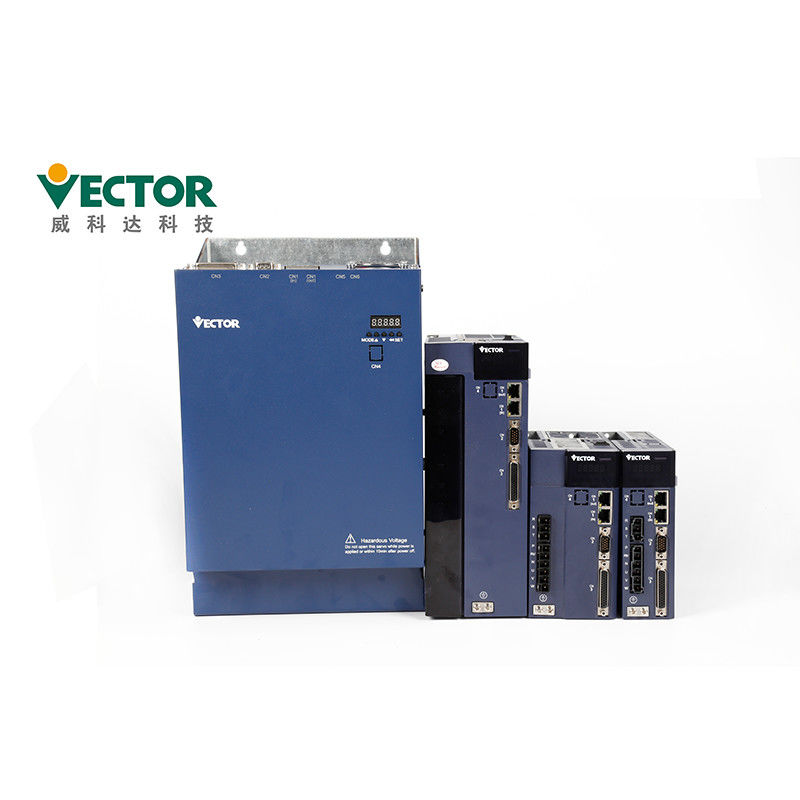

سروو درایو سه فاز CanOpen چند محوره برای کنترل حرکت اتوماسیون
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Vector |
| گواهی: | CE |
| شماره مدل: | VEC-VC-06033H-M-EA |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 کیت |
|---|---|
| قیمت: | To Be Discussed |
| جزئیات بسته بندی: | 280 * 208 * 78 میلی متر ، 375 * 290 * 155 میلی متر |
| زمان تحویل: | 3-5 روز کاری |
| شرایط پرداخت: | T / T ، Western Union ، L / C |
| قابلیت ارائه: | 500 کیت در ماه |
|
اطلاعات تکمیلی |
|||
| ولتاژ: | 220V / 380V | قدرت: | 30kw |
|---|---|---|---|
| فاز: | سه مرحله | پروتکل های ارتباطی: | باز کردن |
| رمزگذار: | رمزگذار مطلق Tamagawa 17bit؛ | دارای امتیاز فعلی: | 60A |
| ورودی خروجی: | نبض | حالت کنترل: | موقعیت / سرعت / گشتاور |
| کاربرد: | رباتیک | نام محصول: | سروو درایو سه فاز |
| برجسته کردن: | سروو درایو سه فاز چند محوره,سرو درایو چند محوره قابل باز کردن,درایو سروو درایو سه فاز |
||
توضیحات محصول

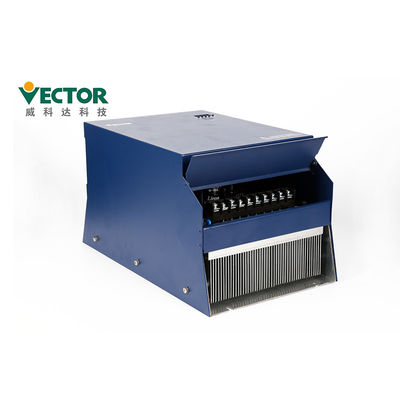

CanOpen EthereCAT سه فاز Servo Drive 220V / 380V برای کنترل حرکت اتوماسیون
توضیحات محصولات
| نام محصول | سروو درایو سه فاز |
| نام تجاری | بردار |
| شماره مدل | VEC-VC-00323HC-ME |
| قدرت | 30 کیلو وات |
| ورودی خروجی | نبض / آنالوگ |
| ولتاژ | 220 ولت / 380 ولت |
| فاز | سه فاز |
| جریان دارای امتیاز | 60A |
| پروتکل های ارتباطی | CanOpen / EtherCAT |
| رمزگذار | رمزگذار مطلق 24 بیتی ؛ |
اقدامات احتیاطی نصب
the راننده را روی یک سکوی خشک و محکم نصب کنید.تهویه مناسب را حفظ کنید و
اتلاف گرما در هنگام نصب و حفظ زمین خوب.
● لطفا جهت جلوگیری از سو mal عملکرد در جهت مشخص شده نصب کنید.
● هنگام نصب ، درهای مکش و اگزوز را مسدود نکنید و اجازه ندهید که اجسام خارجی داخل آن باشند
محصول وارد شود ، در غیر این صورت ممکن است به دلیل پیری اجزای داخلی باعث سو mal عملکرد یا آتش سوزی شود.
objects اجسام سنگین را روی یا زیر این محصول قرار ندهید زیرا ممکن است منجر به آسیب شود.
● لطفا در محیط زیر نصب کنید:
1. مکان های بدون نور مستقیم خورشید ؛
2. مکانهایی که دمای محیط در محدوده 0 درجه سانتیگراد تا 55 درجه سانتیگراد باشد.
3. رطوبت نسبی در محدوده 0٪ تا 95٪ و بدون تراکم ؛
4. مکان های فاقد قطرات آب ، بخار ، گرد و غبار و گرد و غبار روغنی.
5. مکانهایی که دستگاه گرمای زیاد وجود ندارد.
6. سایت های گاز و مایعات غیر خورنده ، قابل اشتعال ؛
7. پاشیدن آب ، روغن و دارو آسان نیست ؛
8. مکانهایی که در معرض تابش رادیواکتیو قرار ندارند.
9. مکان های قوی و بدون لرزش ؛
10. مکانهایی که هیچ تداخل نویز الکترومغناطیسی وجود ندارد.
| نصب و راه اندازی محیط الزامات |
فشار جو | 86 86 106kPa |
| رطوبت Mbient | 0 ~ 55 | |
| دمای محیط | 0 ~ 90٪ RH | |
| امتیاز IP | IP20 | |
| لرزش | 0 ~ 4.9m / s ^ 2 |
اقدامات احتیاطی نگهداری و بازرسی
while در هنگام روشن بودن سیم را عوض نکنید ، در غیر این صورت ممکن است باعث برق گرفتگی یا آسیب شود.
● لطفا سیم کشی یا بازرسی توسط تکنسین های حرفه ای انجام دهید ، در غیر این صورت
ممکن است باعث برق گرفتگی یا خرابی محصول شود.
● لطفاً حداقل پس از 5 دقیقه خاموش شدن برق را بررسی کنید.حتی اگر برق خاموش باشد ،
ولتاژ بالا ممکن است در داخل درایو سروو باقی بماند.بنابراین ، ظرف 5 دقیقه ترمینال برق را لمس نکنید
پس از خاموش شدن برق ، در غیر این صورت ممکن است شوک الکتریکی ایجاد کند.
● هنگام جایگزینی درایو سروو ، لطفاً از پارامترهای کاربر درایور سروو پشتیبان تهیه کنید تا قبل از آن جایگزین شود
جایگزین کنید ، و پشتیبان را به درایو سروو جدید منتقل کنید ، و سپس عملیات را دوباره راه اندازی کنید ، در غیر این صورت
دستگاه ممکن است آسیب ببیند.
| نام کلید | عملکرد کلیدی |
| PAR / ALM | سوئیچ حالت ، به فهرست قبلی برگردید |
| add (اضافه کردن) | مقدار بیت چشمک زن لوله دیجیتال LED را افزایش دهید |
| ▼ (دسامبر) | مقدار رقمی چشمک زن لوله دیجیتال LED را کاهش دهید |
| STOP / RST | لوله LED چشمک زن را به سمت چپ حرکت می دهد.مقدار بالای داده را بررسی می کند بیش از 5 بیتتنظیم مجدد خطا ؛ عملکرد Fn را اجرا کنید |
| RD / WT | مقادیر پارامتر را بخوانید / بنویسید ؛ وارد صفحه fn شوید |
سوالات دیگر:
Q1چگونه مدل مناسب را انتخاب کنیم؟
A: لطفاً نیاز خود را برای قدرت ، جریان ، ولتاژ دارای اعتبار تأیید کنید
گشتاور کنید و مدل مناسب را بر اساس لیست مدل ما انتخاب کنید.
Q2چگونه سیستم برنامه نویسی را تنظیم کنیم؟
A: درایو سروو ما از پروتکل های ارتباطات جهانی پشتیبانی می کند: Modbus / CANopen / EtherCAT ،
لطفا فقط برنامه نویسی را دنبال کنید تا تجربیات خود را دنبال کند.
گواهینامه ها
1. CE (استاندارد ایمنی اتحادیه اروپا) ؛
2. IEC / EN61800-5-1: 2007 (الزامات ایمنی برای برق ، حرارت و انرژی در بخش 5-1 از
سیستم راننده برقی با سرعت متغیر) ، مطابق با استاندارد ملی GB12668.501-2013 ؛
3 ، IEC / EN61800-3: 2004 + A1 (کنترل سرعت سیستم راننده برقی قسمت 3 سازگاری الکترومغناطیسی
استانداردها و روشهای آزمون خاص آن) ، مطابق با استاندارد ملی GB12668.3-2012.
بررسی کیفیت:
چهار بار تست تولید
دو بار 24 ساعت تست
100 ection بازرسی قبل از حمل و نقل
زمان تحویل و راه حمل و نقل
1. برای سفارشات کوچک ، ما همیشه می توانیم ظرف 1 هفته تحویل دهیم.
2. محصولات ما را می توان از طریق هوا ، زمین یا دریا حمل کرد.
| جزئیات بسته بندی Servo Drive | |||
| محصولات | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) |
| Ctnاندازه | 280 * 208 * 78 | 112 280 * 208 * | 375 * 290 * 155 |
