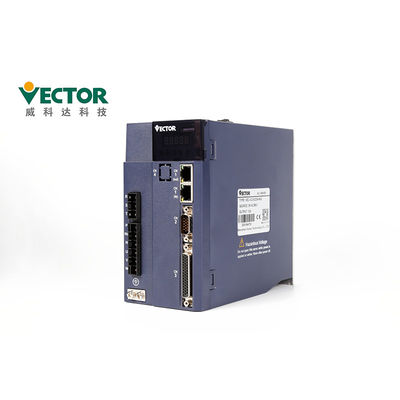

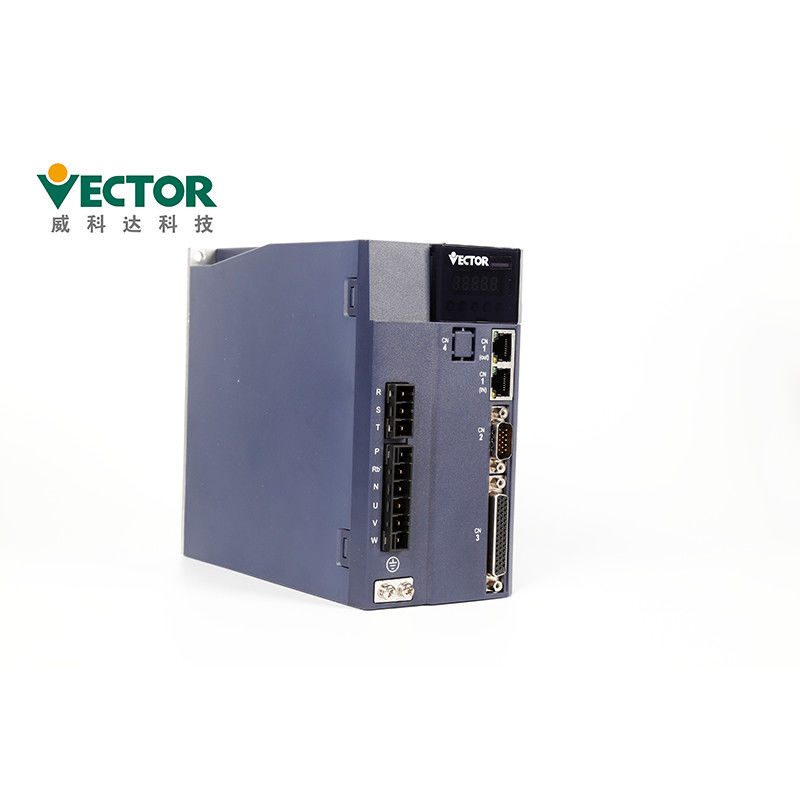

درایو سروو چند محوره EtherCAT 12A برای بازوی مکانیکی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Vector |
| گواهی: | CE |
| شماره مدل: | VEC-VC-01233H-ME |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 کیت |
|---|---|
| قیمت: | To Be Discussed |
| جزئیات بسته بندی: | 280 * 208 * 78 میلی متر ، 375 * 290 * 155 میلی متر |
| زمان تحویل: | 3-5 روز کاری |
| شرایط پرداخت: | T / T ، Western Union ، L / C |
| قابلیت ارائه: | 500 کیت در ماه |
|
اطلاعات تکمیلی |
|||
| ولتاژ: | 380 ولت | قدرت: | 4.3 کیلو وات |
|---|---|---|---|
| فاز: | سه مرحله | پروتکل های ارتباطی: | EtherCAT / CanOpen |
| رمزگذار: | پالس 2500 افزایشی | دارای امتیاز فعلی: | 12A |
| ورودی: | نبض / آنالوگ | حالت کنترل: | موقعیت / گشتاور |
| کاربرد: | بازوی مکانیکی | نام محصول: | سروو موتور سروو درایو |
| برجسته: | سروو درایو چند محوره EtherCAT ، سروو درایو چند محوره 12A ، سروو درایو 12A EtherCAT,12A Multi Axis Servo Drive,12A EtherCAT Servo Drive |
||
توضیحات محصول
سرو موتور موتور EtherCAT چند محور Srevo برای بازوی مکانیکی
توضیحات محصولات
| نام محصول | سروو درایو سرو موتور |
| نام تجاری | بردار |
| شماره مدل | VEC-VC-01233H-ME |
| قدرت | 4.3 کیلو وات |
| ورودی | نبض / آنالوگ |
| ولتاژ | 380 ولت |
| فاز | تک فاز / سه فاز |
| جریان دارای امتیاز | 12A |
| پروتکل های ارتباطی | Modbus / CANopen / EtherCAT |
| رمزگذار | پالس 2500 افزایشی |
اقدامات احتیاطی سیم کشی
● توصیه می شود از یک فاز 220 ولت برای منبع تغذیه اصلی استفاده نکنید ،
که به دلیل کمبود فاز ممکن است به خازن الکترولیتی آسیب برساند.
during در هنگام روشن کردن سیم را عوض نکنید ، در غیر این صورت ممکن است باعث برق شود
شوک یا آسیب دیدگی
● لطفا سیم کشی یا بازرسی توسط تکنسین های حرفه ای انجام دهید ، در غیر این صورت
ممکن است باعث برق گرفتگی یا خرابی محصول شود.
● لطفا سیم و منبع تغذیه را به دقت تأیید کنید.مدار خروجی
ممکن است به دلیل خطاهای سیم کشی یا اعمال ولتاژهای مختلف ، اتصال کوتاه شود.
هنگام بروز خطای فوق ، ترمز کار نمی کند ، که ممکن است منجر به آسیب مکانیکی یا صدمه شخصی شود.
cable کابل برق ورودی را به ترمینال های U ، V و W متصل نکنید
راندن.در غیر این صورت ، راننده سروو آسیب می بیند.
● هنگام سیم کشی ، کابل برق و کابل سیگنال را از همان لوله عبور ندهید و آنها را با هم بسته بندی نکنید.
فاصله این دو باید بیش از 30 سانتی متر باشد تا از تداخل جلوگیری شود.
term برای جلوگیری از نشت و کاهش تداخل سیستم ، ترمینال زمینی راننده باید زمین گیر شود ،
و قطر سیم زمین باید برابر یا بالاتر از خط منبع تغذیه باشد.
● هنگام اتصال منبع تغذیه AC و منبع تغذیه DC به واحد سروو ، به ترمینال مشخص شده متصل شوید.
عدم انجام این کار ممکن است منجر به سو mal عملکرد یا آتش سوزی شود.
● برای طول سیم کشی ، خط ورودی دستور تا 3 متر و رمزگذار است
خط تا 20 متر است.
● برای کابل سیگنال و کابل رمزگذار از یک کابل محافظ پیچ خورده استفاده کنید ، و
سپر را با یک انتهای واحد زمین بزنید.
U پایانه های U ، V ، W درایور و پایانه های U ، V و W از
موتور باید مطابق نام یکی یکی متصل شود.اگر اتصال اشتباه باشد ، موتور نمی تواند به طور عادی کار کند.
products محصولات معمولی باس DC به مقاومت های حساس به فشار و سیم کشی نیاز دارند
امن است
● لطفاً حداقل پس از 5 دقیقه خاموش بودن برق را بررسی کنید.حتی اگر
برق خاموش است ، ممکن است ولتاژ بالا در داخل درایو سروو باقی بماند.بنابراین ، ظرف 5 دقیقه پس از خاموش شدن برق ، ترمینال برق را لمس نکنید ، در غیر این صورت ممکن است باعث برق گرفتگی شود.
● برق را مرتباً روشن / خاموش نکنید.هنگامی که لازم است
به طور مداوم برق را روشن / خاموش کنید ، لطفاً آن را 1 دقیقه یا کمتر کنترل کنید.از آنجا که بخش منبع تغذیه درایور سروو دارای یک خازن است ، جریان شارژ زیادی (زمان شارژ 0.2 ثانیه) در طول منبع تغذیه روشن / خاموش جریان می یابد.بنابراین ، اگر برق به طور مکرر روشن / خاموش باشد ، عملکرد اجزای اصلی مدار داخل درایور سروو خراب می شود.
when در هنگام شل بودن پیچ های بلوک ترمینال یا خاموش بودن کابل ، برق را وارد نکنید
سستدر غیر این صورت ممکن است باعث آتش سوزی شود.
. در غیر این صورت اقدامات محافظتی مناسب را در مکان های زیر انجام دهید
دستگاه ممکن است آسیب ببیند:
1- مکانهایی که به دلیل الکتریسیته ساکن باعث تداخل می شوند.
2. مکانی که یک میدان الکتریکی قوی یا یک میدان مغناطیسی قوی تولید کند.
3. مکانهایی که ممکن است تابش تابش وجود داشته باشد.
4. مکانی با سیم برق نزدیک.
این پنل شامل 5 دکمه و 5 لوله دیجیتال است.
توابع کلی پنج دکمه در جدول زیر نشان داده شده است.
|
سوالات دیگر:
Q1چگونه مدل مناسب را انتخاب کنیم؟
A: لطفاً نیاز خود را برای قدرت ، جریان ، ولتاژ دارای اعتبار تأیید کنید
گشتاور کنید و مدل مناسب را بر اساس لیست مدل ما انتخاب کنید.
Q2چگونه سیستم برنامه نویسی را تنظیم کنیم؟
A: درایو سروو ما از پروتکل های ارتباطات جهانی پشتیبانی می کند: Modbus / CANopen / EtherCAT ،
لطفا فقط برنامه نویسی را دنبال کنید تا تجربیات خود را دنبال کند.
Q3محدوده قدرت سیستم سروو ما چقدر است؟
A: محدوده قدرت ما 0.2-110 کیلو وات را پوشش می دهد ، به نیازهای خود برسید ؛
Q4رابط های بازخورد رمزگذار که ما استفاده می کنیم چیست؟
A: ما چندین رابط بازخورد رمزگذار داریم ، مانند: رمزگذار افزایشی / صرفه جویی در سیم ،
رمزگذار مطلق 17 بیتی / 23 بیتی / 24 بیتی ، رمزگذار حلال و غیره
گواهینامه ها
1. CE (استاندارد ایمنی اتحادیه اروپا) ؛
2. IEC / EN61800-5-1: 2007 (الزامات ایمنی برای برق ، حرارت و انرژی در بخش 5-1 از
سیستم راننده برقی با سرعت متغیر) ، مطابق با استاندارد ملی GB12668.501-2013 ؛
3 ، IEC / EN61800-3: 2004 + A1 (کنترل سرعت سیستم راننده برقی قسمت 3 سازگاری الکترومغناطیسی
استانداردها و روشهای آزمون خاص آن) ، مطابق با استاندارد ملی GB12668.3-2012.
بررسی کیفیت:
چهار بار تست تولید
دو بار 24 ساعت تست
100 ection بازرسی قبل از حمل و نقل
زمان تحویل و راه حمل و نقل
1. برای سفارشات کوچک ، ما همیشه می توانیم ظرف 1 هفته تحویل دهیم.
2. محصولات ما را می توان از طریق هوا ، زمین یا دریا حمل کرد.
| تعداد | 1-5 کیت | 50-100 کیت | 200-500 کیت |
| زمان تحویل | در 3 روز | 5-10 روز | 15-25 روز |
| جزئیات بسته بندی Servo Drive | |||||
| محصولات | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctnاندازه | 280 * 208 * 78 | 112 280 * 208 * | 375 * 290 * 155 | 288 440 * 296 * | 510 * 305 * 325 |
