وکتور کنترل پنل های FCC HMI CODESYS قابل برنامه ریزی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Vector |
| گواهی: | CE |
| شماره مدل: | VEC-VE-MU-AH-64-CNC |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 کیت |
|---|---|
| قیمت: | To Be Discussed |
| جزئیات بسته بندی: | 144 * 128 * 69 میلی متر ، 176 * 164 * 78 میلی متر ، 316 * 164 * 78 میلی متر |
| زمان تحویل: | 3-5 روز کاری |
| شرایط پرداخت: | L / C ، T / T ، Western Union |
| قابلیت ارائه: | 500-1000 کیت / ماه |
|
اطلاعات تکمیلی |
|||
| ابزار برنامه نویسی: | ابزار برنامه نویسی CODESYS | زبان: | IEC61131-3 استاندارد 6 زبان |
|---|---|---|---|
| محور: | 64 محور | انبساط: | IO ، دیجیتال ، آنالوگ ، رمزگذار ، ترموکوپل ، ترکیبی |
| گواهینامه ها: | CE ، FCC | پروتکل های ارتباطی: | اتوبوس EtherCAT |
| فرکانس: | 1.8 گیگاهرتز | توابع ارتباطی: | RS485 ، اترنت و USB |
| برجسته کردن: | پانل های کنترل FCC HMI,وکتور کنترل پنل های HMI,سیستم کنترل FCC HMI |
||
توضیحات محصول

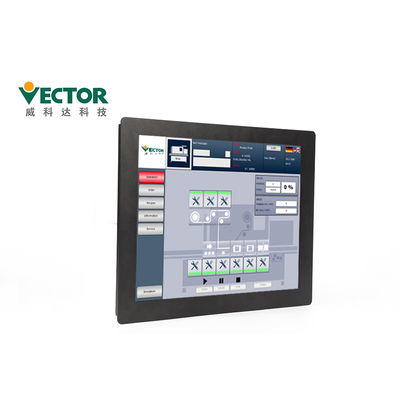

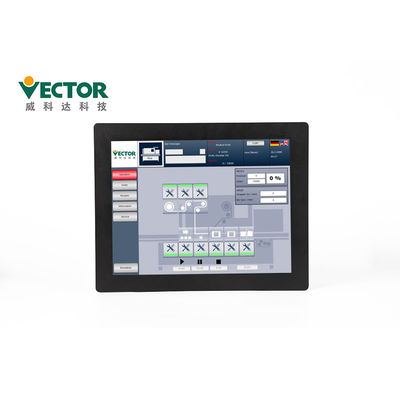

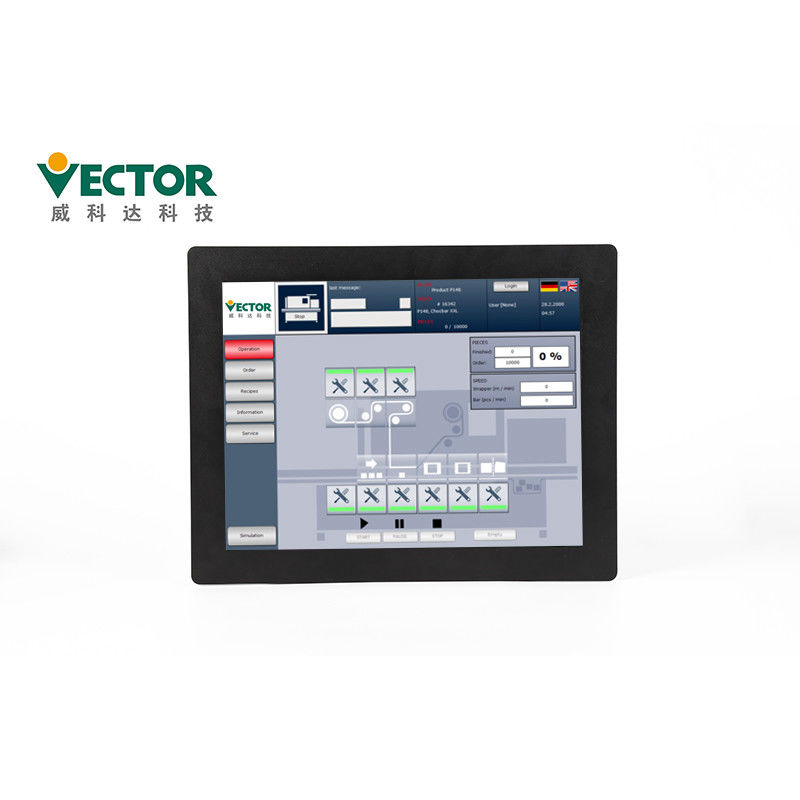

کنترل کننده حرکت قابل برنامه ریزی CODESYS با 15 اینچ HMI ، PLC ، CNC ، رباتیک همه در یک
بلوک عملکرد کنترل حرکت با PLCOPEN2.0 مطابقت دارد.
با صفحه نمایش لمسی 15 اینچی HMI.
64 محور سروو می توانند متصل شوند ، محور واقعی و محور مجازی می توانند همزمان کنترل شوند ،
اتوبوس با سرعت 100 مگابیت در ثانیه ارتباط برقرار می کند ، فاصله بین دو ایستگاه سرویس دهنده می تواند برسد
100M و پیکربندی کامل IO دیجیتال کل سیستم انبساط گذرگاه می تواند به 30000 امتیاز برسد.
از عملکرد تند و سریع پشتیبانی کنید ، میزان تغییر شتاب / کاهش را تنظیم کنید.پشتیبانی از عملکرد BufferMode ،
منحنی حرکت نرم تر
بلوک عملکرد کنترل حرکت مطابق با PLCOPEN2.0 است ، و توابع کنترل حرکت بیشتری را به گسترش می دهد
کنار آمدن با برنامه های مختلف
فرکانس اصلی 1.8GHZ ، کنترل عملکرد 64 محوره ، مطابق با استاندارد 61131-3 ، کتابخانه کنترل حرکت ،
CNC و کتابخانه کنترل و الگوریتم ربات ، با صفحه نمایش لمسی 15 اینچی
ویژگی های محصولات
| محصولات | HMI ، PLC ، CNC ، Robtics همه در یک |
| نام تجاری | بردار |
| شماره مدل | VEC-VE-MU-AH-64-CNC |
| محور | 64 محور |
| ابزار پروگرمینگ | ابزار برنامه نویسی CODESYS |
| زبان برنامه نویسی |
پشتیبانی از زبان های برنامه نویسی IEC61131-3: FBD ، LD ، IL ، ST ، SFC و CFC |
| فرکانس اصلی | 1.8 گیگاهرتز |
| واحدهای توسعه | I / O محلی ، دیجیتال ، آنالوگ ، رمزگذار ، ترموکوپل ، ترکیبی |
| پروتکل های ارتباطی | اتوبوس EtherCAT |
نحو مشخصات IEC 61131-3 مجموعه ای از سازوکارها را برای پیاده سازی قابل برنامه ریزی ارائه می دهد
کنترل کننده ها در سیستم عامل های مختلف هدف.از طریق برنامه ریزی و طراحی مدولار ، مشخصات تقسیم می شود
اقدامات را به دو قسمت کنترل کنید: عملیات منطقی و اقدامات سخت افزاری.قسمت منطقی نحو را متحد می کند
در IEC 61131-3 در قالب توصیف مشترک تعریف شده و آن را پیاده سازی می کند ، در حالی که اقدامات سخت افزاری انجام می شود
برای هر سخت افزار با کتابخانه اختصاصی سیستم عامل طراحی شده است ، که به منطق کنترل اجازه می دهد از سخت افزار استفاده کند
منابع موجود در هر سیستم عاملاین طراحی به تراشه های کنترل مختلف امکان اجرای اقدامات کنترلی را می دهد
در نحو IEC 61131-3 طراحی شده است و طراحان برای استفاده فقط باید نحو IEC 61131-3 را بیاموزند
تراشه های کنترل پشتیبانی شده برای طراحی کنترل کننده قابل برنامه ریزی.استاندارد IEC 61131-3 شش را تعریف می کند
زبانهای برنامه نویسی استاندارد:
(لیست دستورالعمل ها ، IL)
(نمودار نردبان ، LD)
(نمودار بلوک عملکرد ، FBD)
(زبان متنی ساختار یافته ، STL)
(نمودار عملکرد متوالی ، SFC)
(نمودار عملکرد مداوم ، CFC)
کنترل کننده حرکتی VE از پلتفرم برنامه نویسی CODESYS استفاده می کند که کاملاً از PLCopen پشتیبانی می کند
مشخصات و به کاربر اجازه می دهد تا به بسیاری از کتابخانه های عملکرد استاندارد مراجعه کند.زبان سطح بالا
روش برنامه نویسی تولید کنندگان و کاربران PLC را برای تولید اختصاصی خود آسان می کند
بلوک های تابع و کتابخانه های دستورالعمل ، و وام گرفتن از برنامه های کنترل مشابه برای تشکیل صنعت خاص
"بسته های فرایند" ، که می تواند به طور قابل توجهی کارایی برنامه نویسی کاربر را بهبود بخشد.
نرم افزار CODESYS:
نرم افزار CODESYS نرم افزاری استاندارد برای توسعه و کاربرد VE است
محصولات کنترل کننده حرکت قابل برنامه ریزی.بستر نرم افزاری CODESYS VE را فراهم می کند
کنترل کننده ها با پیکربندی کامل ، برنامه نویسی ، اشکال زدایی ، نظارت
محیطی ، انعطاف پذیر و رایگان برای مدیریت زبان قدرتمند IEC.
نرم افزار codesYS مدیریت مهندسی و تجهیزات را امکان پذیر می کند ،
ارائه تنظیمات زیر برای محصولات کنترل کننده VE:
1. پیکربندی پردازنده
2. پیکربندی ماژول I / O ؛
3. اتوبوس EtherCAT ؛
4. گذرگاه ModbusRTU / ModbusTCP ؛
5. برنامه نویسی استاندارد (سازگار با IEC61131-3).
6. از هر شش زبان برنامه نویسی پشتیبانی می کند: متن ساختار یافته (ST) ، نمودار بلوک عملکرد
7. (FBD) ، لیست دستورالعمل ها (IL) ، Keystone (LD) ، نقشه عملکرد متوالی (SFC) و
8. IEC61131-3 نقشه عملکرد گسترده زبان برنامه نویسی توسعه یافته (CFC)
9. ویژگی انعطاف پذیر و جامع کتابخانه ها را مسدود کرده و از کتابخانه های تعریف شده توسط کاربر پشتیبانی می کند
10. عملکرد شبیه سازی آفلاین ، نیازی به اتصال سخت افزار PLC نیست ، اشکال زدایی شبیه سازی برنامه را کامل کنید
11. عملکرد بررسی خطای هوشمند
12. خطاها را کامپایل کنید ، به سرعت خطاهای برنامه نویسی را پیدا کرده و گزارش ها را تشخیص دهید
13. ردیابی نمونه
14. نمودار سری زمانی متغیر فرآیند ایجاد می شود
مدل های محصولات:
| VEC-VE-MU-AH-08-CNC | فرکانس اصلی 0.6GHZ ، کنترل عملکرد 8 محوره ، مطابق با استاندارد 61131-3 ، کتابخانه کنترل حرکت ، کنترل CNC و ربات و کتابخانه الگوریتم ، با صفحه نمایش لمسی 15 اینچی |
| VEC-VE-MU-AH-16-CNC | فرکانس اصلی 1.0GHZ ، کنترل عملکرد 16 محوره ، مطابق با استاندارد 61131-3 ، کتابخانه کنترل حرکت ، کنترل CNC و ربات و کتابخانه الگوریتم ، با صفحه نمایش لمسی 15 اینچی |
| VEC-VE-MU-AH-32-CNC | فرکانس اصلی 1.6 گیگاهرتز ، کنترل عملکرد 32 محوره ، مطابق با استاندارد 61131-3 ، کتابخانه کنترل حرکت ، کنترل CNC و ربات و کتابخانه الگوریتم ، با صفحه نمایش لمسی 15 اینچی |
| VEC-VE-MU-AH-64-CNC | فرکانس اصلی 1.8 گیگاهرتز ، کنترل عملکرد 64 محوره ، مطابق با استاندارد 61131-3 ، کتابخانه کنترل حرکت ، کنترل CNC و ربات و کتابخانه الگوریتم ، با صفحه نمایش لمسی 15 اینچی |
واحدهای توسعه
اتصال دهنده اتوبوس EtherCAT ، ماژول توسعه خروجی ورودی دیجیتال ، خروجی ورودی آنالوگ
ماژول انبساط ، ماژول انبساط ترموکوپل ، رمزگذار (با عملکرد پروب ،
می تواند پالس دیفرانسیل فاز AB را ارسال کند) ماژول انبساط ، ماژول انبساط ترکیبی.
ورودی 16 نقطه ای ، خروجی 16 نقطه ای DO (تعداد رمزگذار 2 طرفه قابل ارتقا)
ورودی و خروجی می تواند NPN یا PNP باشد
| شرایط پرداخت | |||||
| نمونه ها: 100٪ قبل از تحویل توسط Western Union. | |||||
| سفارشات عمده: 30٪ ودیعه ، 70٪ قبل از حمل و نقل توسط T / T یا Western Union. | |||||
| زمان تولید | |||||
| سفارشات کوچک 3-5 روز کاری | |||||
| ظرفیت تولید می تواند به 1000 کیت در ماه برسد. | |||||
بسته بندی و حمل و نقل
| جزئیات بسته بندی کنترل کننده حرکت | |||||
| محصولات | VA Motion | گسترش VA | VE Motion | VE Expansion (32) | VE Expansion (76) |
| Ctnاندازه | 78 * 165 * 165 | 127 * 75 * 70 | 69 * 128 * 128 | 78 * 176 * 164 | 786 316 * 164 * |
زمان تحویل
| تعداد | 1-5 کیت | 50-100 کیت | 200-500 کیت |
| زمان تحویل | در 3 روز | 5-10 روز | 15-25 روز |
1. برای سفارشات کوچک ، ما همیشه می توانیم ظرف 1 هفته تحویل دهیم.
2. محصولات ما را می توان از طریق هوا ، زمین یا دریا حمل کرد.
بررسی کیفیت:
گواهینامه ها:
ما مجوزهای CE و FCC را برای کنترل کننده حرکت سری VE دریافت کردیم.
