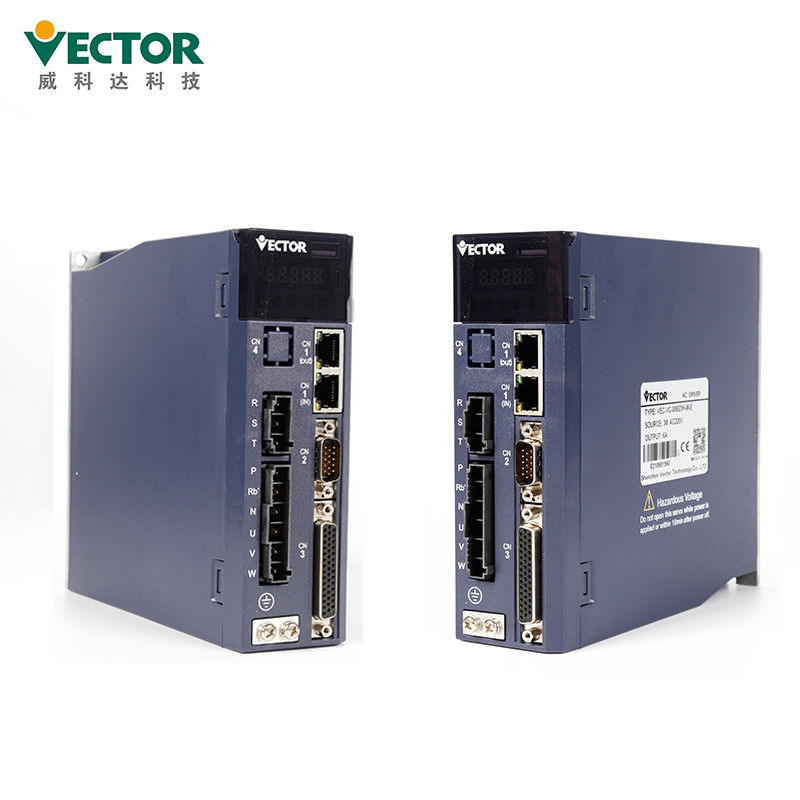

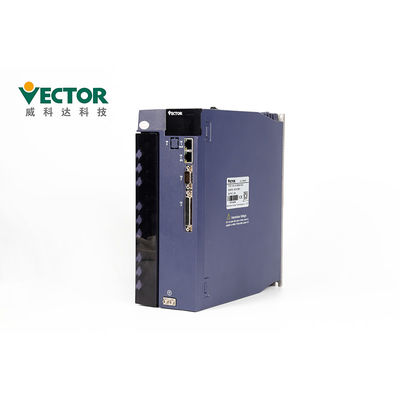

5.5kw 380V CNC سروو درایو با حالت کنترل سرعت گشتاور موقعیت مکانی

توضیحات محصول

سروو موتورهای 5.5 کیلو وات 380 ولت آسان برای دستگاه های CNC

درایوهای سروو برای ابزارهای CNC
برق AC 5.5KW
سه فاز 380 ولت
Modbus / CanOpen / EtherCAT
مکان / سرعت / حالت کنترل گشتاور
رمزگذار مطلق 17/23 / 24bit؛

توضیحات محصولات

اقدامات احتیاطی نصب

the راننده را روی یک سکوی خشک و محکم نصب کنید.تهویه مناسب را حفظ کنید و

اتلاف گرما در هنگام نصب و حفظ زمین خوب.

● لطفا جهت جلوگیری از سو mal عملکرد در جهت مشخص شده نصب کنید.

● هنگام نصب ، اطمینان حاصل کنید که درایور سروو در فاصله مشخصی از قسمت داخلی قرار گرفته است

سطح کابینت و سایر دستگاه ها ، در غیر این صورت ممکن است باعث آتش سوزی یا نقص عملکرد شود.

● هنگام نصب ، درهای مکش و اگزوز را مسدود نکنید ، و اجسام خارجی را داخل آن نگذارید

محصول وارد شود ، در غیر این صورت ممکن است به دلیل پیری اجزای داخلی باعث سوf عملکرد یا آتش سوزی شود.

objects اجسام سنگین را روی یا زیر این محصول قرار ندهید زیرا ممکن است منجر به آسیب شود.

● لطفا در محیط زیر نصب کنید:

1. مکان های بدون نور مستقیم خورشید ؛

2. مکانهایی که دمای محیط در محدوده 0 درجه سانتیگراد تا 55 درجه سانتیگراد باشد.

3. رطوبت نسبی در محدوده 0٪ تا 95٪ و بدون تراکم ؛

4. مکان های فاقد قطرات آب ، بخار ، گرد و غبار و گرد و غبار روغنی.

5. مکانهایی که دستگاه گرمای زیاد وجود ندارد.

6. سایت های گاز و مایعات غیر خورنده ، قابل اشتعال ؛

7. پاشیدن آب ، روغن و دارو آسان نیست ؛

8. مکانهایی که در معرض تابش رادیواکتیو قرار ندارند.

9. مکان های قوی و بدون لرزش ؛

10. مکانهایی که هیچ تداخل نویز الکترومغناطیسی وجود ندارد.

اقدامات احتیاطی در عمل

operation در عملیات آزمایش ، به منظور جلوگیری از حوادث ، لطفا موتور سروو را بدون بار آزمایش کنید

(به شافت راننده متصل نیست) ، در غیر این صورت ممکن است باعث آسیب شود.

● هنگام شروع کار با دستگاه پشتیبانی ، پارامترهای کاربر متناسب با دستگاه را تنظیم کنید

از پیش.اگر بدون تنظیم پارامتر شروع به کار کنید ، ممکن است باعث از بین رفتن مکانیکی یا نقص عملکرد شود.

● برای جلوگیری از حوادث ، یک سوئیچ محدود یا یک درپوش در انتهای قسمت متحرک دستگاه نصب کنید ،

در غیر این صورت باعث آسیب یا آسیب مکانیکی می شود.

extreme در تنظیمات پارامتر تغییرات شدید ایجاد نکنید ، زیرا این ممکن است منجر به عملکرد ناپایدار شود ،

آسیب مکانیکی یا آسیب دیدگی.

● هنگامی که برق روشن یا منبع تغذیه قطع می شود ، گرماگیر موتور درایور سروو ، خارجی است

مقاومت ترمز ، موتور و ... ممکن است در حالت دمای بالا باشد.آن را لمس نکنید ، در غیر این صورت ممکن است باعث سوختگی شود.

● هنگام استفاده از سرو موتور در محور عمودی ، یک وسیله ایمنی تنظیم کنید تا از افتادن قطعه کار در زیر جلوگیری کند

هشدار ، مسافرت و غیره بعلاوه ، لطفاً هنگام توقف بیش از حد ، تنظیم توقف قفل سروو را انجام دهید ،

در غیر این صورت قطعه کار ممکن است در شرایط سفر بیش از حد قرار گیرد.

during در حین کار محدوده عملکرد دستگاه را وارد نکنید ، در غیر این صورت باعث آسیب می شود.

ser در حین موتور سروو یا قسمت متحرک دستگاه را لمس نکنید

عمل ، در غیر این صورت باعث آسیب می شود.

لطفا سیستم ایمنی را تنظیم کنید تا حتی در صورت شکستن خط سیگنال از ایمنی اطمینان حاصل کنید.مثلا،

هنگامی که سیگنالهای مثبت سوئیچ مثبت (P-OT) و سوئیچ مسافرتی منفی (N-OT) قطع شوند

در محیط کارخانه ، آنها با خیال راحت کار می کنند.

● هنگام خاموش کردن برق ، حتماً حالت خاموش سروو تنظیم کنید.

the دائماً برق را خاموش و روشن نکنید.پس از شروع عملیات واقعی ، باید فاصله روشن / خاموش روشن باشد

بیش از 1 ساعت باشد ، در غیر این صورت اجزای داخل واحد سروو زودرس پیر می شوند.

● هنگامی که زنگ هشدار رخ می دهد ، زنگ هشدار را پس از رفع علت دوباره تنظیم کنید و اطمینان حاصل کنید

ایمنی را انجام دهید و عملیات را مجدداً شروع کنید ، در غیر این صورت ممکن است آسیب ایجاد کند.

for از ترمز موتور ترمز برای ترمزگیری طبیعی استفاده نکنید ، در غیر این صورت ممکن است باعث نقص عملکرد شود.

تجهیزات جانبی:

	نام لوازم جانبی	تصویر
قطعات یدکی Satandard	ترمینال برق		با درایو ساختار E1 ، E2 سازگار شوید
	پلاگین رمزگذار Cn3		دوشاخه رمزگذار در سمت راننده
	پلاگین ترمینال کنترل Cn4		پایانه های سیگنال ورودی / خروجی ، سیم کشی کاربر
	خط اتصال رمزگذار		طبق استاندارد مشتری ، طول استاندارد کابل 3 ، 5 ، 8 ، 10 ، 13 ، 15 متر است نیاز دارد اتصال مستقل ارائه دهید
	خط قدرت		طبق استاندارد مشتری ، طول استاندارد کابل 3 ، 5 ، 8 ، 10 ، 13 ، 15 متر است نیاز دارد اتصال مستقل ارائه دهید
	خط نظارت بر درایو		نرم افزار را برای نظارت از راه دور و به روزرسانی میان افزار متصل و تنظیم کنید
خرید قطعات یدکی	کابل آداپتور USB به RS232		در صورت لزوم ، خرید خود را انجام دهید
	خط ارتباطی اترنت		در صورت لزوم ، خرید خود را انجام دهید

گواهینامه ها
1. CE (استاندارد ایمنی اتحادیه اروپا) ؛
2. IEC / EN61800-5-1: 2007 (الزامات ایمنی برای برق ، حرارت و انرژی در بخش 5-1 از
سیستم راننده برقی با سرعت متغیر) ، مطابق با استاندارد ملی GB12668.501-2013 ؛
3 ، IEC / EN61800-3: 2004 + A1 (کنترل سرعت سیستم راننده برقی قسمت 3 سازگاری الکترومغناطیسی
استانداردها و روشهای آزمون خاص آن) ، مطابق با استاندارد ملی GB12668.3-2012.

بررسی کیفیت:
چهار بار تست تولید
دو بار 24 ساعت تست
100 ection بازرسی قبل از حمل و نقل

زمان تحویل و راه حمل و نقل

1. برای سفارشات کوچک ، ما همیشه می توانیم ظرف 1 هفته تحویل دهیم.
2. محصولات ما را می توان از طریق هوا ، زمین یا دریا حمل کرد.
