CNC 30KW حلقه بسته راننده موتور پله ای می تواند نوع اتوبوس را باز کند

توضیحات محصول

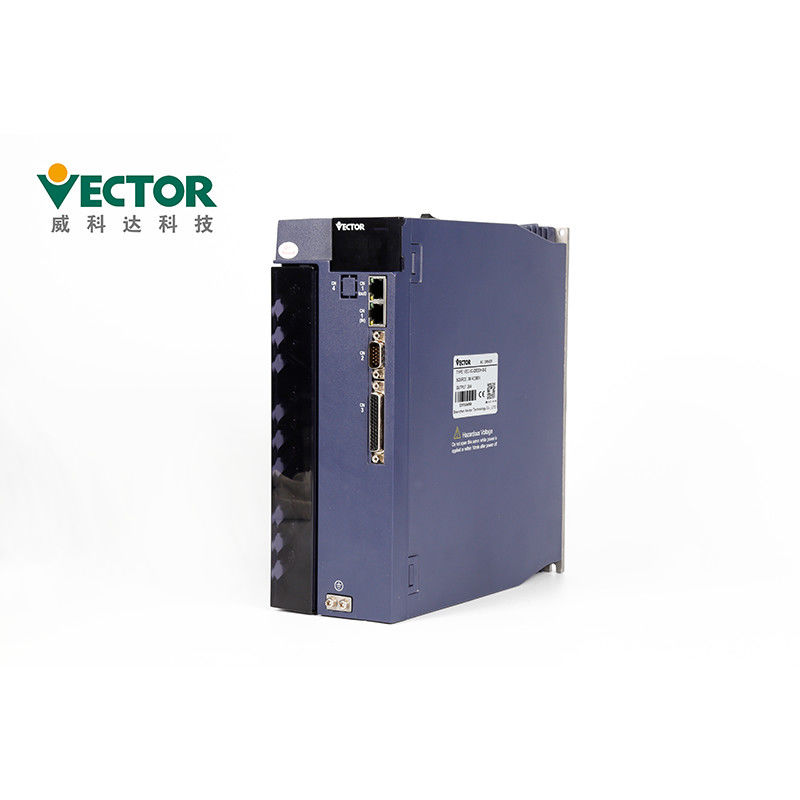

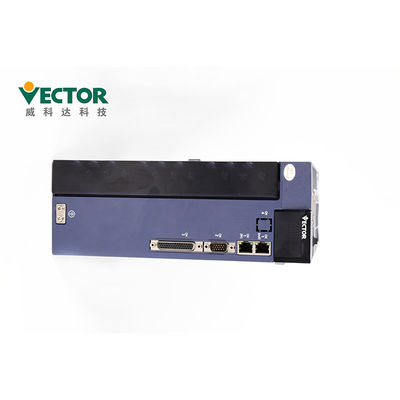

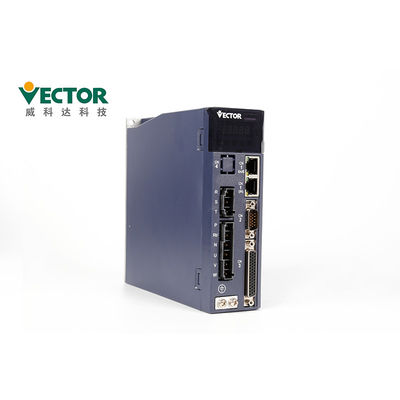

30KW CanOpen Bus Crew Loop Servo Stepper Drive برای CNC/چاپگرها

سروو استپر درایو حلقه بسته
قدرت 30 کیلو وات
سه فاز 380V
Modbus / CanOpen / EtherCAT
مکان / سرعت / حالت کنترل گشتاور
رمزگذار مطلق 23 بیتی ؛

توضیحات محصولات


احتیاطات نصب

the درایور را روی سکویی خشک و محکم نصب کنید.تهویه مناسب را حفظ کنید و

اتلاف گرما در حین نصب و حفظ زمین مناسب

● لطفاً جهت جلوگیری از خرابی ، در جهت مشخص شده نصب کنید.

installing هنگام نصب ، لطفاً اطمینان حاصل کنید که درایور سرو در فاصله مشخصی از قسمت داخلی نگه داشته شده است

سطح کابینت و سایر ماشین آلات ، در غیر این صورت ممکن است باعث آتش سوزی یا خرابی شود.


● هنگام نصب ، پورت های مکش و خروجی را مسدود نکنید و اجسام خارجی را اجازه ندهید

داخل محصول وارد شود ، در غیر این صورت ممکن است به دلیل پیری اجزای داخلی باعث خرابی یا آتش سوزی شود.
objects اجسام سنگین را روی یا زیر این محصول قرار ندهید زیرا ممکن است باعث آسیب شود.
● لطفاً در محیط زیر نصب کنید:
1. مکانهای بدون نور مستقیم خورشید ؛
2. مکانهایی که دمای محیط در محدوده 0 تا 55 درجه سانتیگراد است ؛
3. رطوبت نسبی در محدوده 0 تا 95 درصد و بدون تراکم ؛
4. مکانهای عاری از قطرات آب ، بخار ، گرد و غبار و گرد و غبار روغنی ؛
5. مکانهایی که هیچ دستگاه حرارتی بالا وجود ندارد ؛
6. سایتهای مایع و گازهای غیر قابل خوردن ، قابل اشتعال ؛
7. پاشیدن آب ، روغن و دارو آسان نیست.
8. مکانهایی که در معرض تابش رادیواکتیو نیستند ؛
9. مکانهای قوی و بدون ارتعاش ؛
10. مکانهایی که هیچ تداخل نویز الکترومغناطیسی وجود ندارد.


این پنل شامل 8 دکمه و 5 لوله دیجیتال است.از 5 دکمه از 8 دکمه می توان استفاده کرد ، و

3 دکمه باقی مانده رزرو شده است.عملکردهای کلی پنج دکمه در جدول زیر نشان داده شده است.

اقدامات احتیاطی سیم کشی

● توصیه می شود از منبع تغذیه اصلی 220 ولت تک فاز استفاده نکنید ،

که ممکن است به دلیل عدم وجود فاز به خازن الکترولیتی آسیب برساند.

during سیم کشی را هنگام روشن شدن تغییر ندهید ، در غیر این صورت ممکن است باعث برق شود

شوک یا آسیب

● لطفا سیم کشی یا بازرسی توسط تکنسین های حرفه ای انجام شود ، در غیر این صورت

ممکن است باعث برق گرفتگی یا خرابی محصول شود.

● لطفاً سیم کشی و منبع تغذیه را با دقت تأیید کنید.مدار خروجی ممکن است به دلیل اتصال کوتاه باشد

خطاهای سیم کشی یا اعمال ولتاژهای مختلف.هنگام بروز خطای بالا ، ترمز کار نمی کند ،

که ممکن است منجر به آسیب مکانیکی یا جراحت شخصی شود.

cable کابل برق ورودی را به پایانه های U ، V و W سیم وصل نکنید

راندن.در غیر این صورت ، درایور سرو آسیب می بیند.

● هنگام سیم کشی ، کابل برق و کابل سیگنال را از یک لوله عبور ندهید و از بسته بندی خودداری کنید

آنها با همفاصله بین این دو باید بیش از 30 سانتی متر باشد تا از تداخل جلوگیری شود.

term برای جلوگیری از نشت و کاهش تداخل سیستم ، پایانه زمین راننده باید زمین باشد ،

و قطر سیم زمین باید برابر یا بالای خط منبع تغذیه باشد.

● هنگام اتصال منبع تغذیه AC و منبع تغذیه DC به واحد سروو ، به قسمت مشخص شده وصل شوید

پایانه.عدم انجام این کار ممکن است منجر به خرابی یا آتش سوزی شود.

● برای طول سیم کشی ، خط ورودی فرمان تا 3 متر و رمزگذار است

خط تا 20 متر

for برای کابل سیگنال و کابل رمزگذار ، از کابل محافظ جفت پیچ خورده استفاده کنید و

سپر را با یک سر تک بزنید

term پایانه های U ، V ، W راننده و پایانه های U ، V و W موتور باید یکی یکی متصل شوند

با توجه به ناماگر اتصال آن اشتباه باشد ، موتور نمی تواند به طور عادی کار کند.

products محصولات رایج اتوبوس DC به مقاومت های حساس به فشار و سیم کشی نیاز دارند

امن است

● لطفاً بعد از قطع برق به مدت حداقل 5 دقیقه ، برق را بررسی کنید.حتی اگر برق خاموش باشد ، ولتاژ بالا

ممکن است در داخل سروو درایو باقی بماند.بنابراین ، تا 5 دقیقه پس از قطع برق ، به پایانه برق دست نزنید

خاموش است ، در غیر این صورت ممکن است باعث برق گرفتگی شود.

the اغلب دستگاه را روشن/خاموش نکنید.وقتی لازم است

به طور مداوم روشن/خاموش کنید ، لطفاً آن را یک بار یا کمتر در 1 دقیقه کنترل کنید.از آنجا که بخش منبع تغذیه

درایور سرو دارای یک خازن است ، یک جریان شارژ بزرگ (زمان شارژ 0.2 ثانیه) در هنگام روشن/خاموش جریان می یابد

منبع تغذیهبنابراین ، در صورت روشن/خاموش شدن مکرر برق ، عملکرد اجزای اصلی مدار

داخل درایور سرو کاهش می یابد.

when هنگامی که پیچ های بلوک ترمینال شل شده اند یا کابل خراب است ، از برق استفاده نکنید

شلدر غیر این صورت ، ممکن است باعث آتش سوزی شود.

otherwise در غیر این صورت اقدامات محافظتی مناسب را در مکان های زیر انجام دهید

ممکن است دستگاه آسیب ببیند:

1. مکانهایی که باعث ایجاد تداخل در اثر الکتریسیته ساکن می شوند.

2. مکانی که میدان الکتریکی قوی یا میدان مغناطیسی قوی تولید می کند.

3. مکانهایی که ممکن است تشعشع وجود داشته باشد.

4. مکانی با سیم برق در این نزدیکی هست.

اقدامات احتیاطی نگهداری و بازرسی

while هنگام روشن بودن سیم کشی را تغییر ندهید ، در غیر این صورت ممکن است باعث برق گرفتگی یا آسیب شود.

● لطفا سیم کشی یا بازرسی توسط تکنسین های حرفه ای انجام شود ، در غیر این صورت

ممکن است باعث برق گرفتگی یا خرابی محصول شود.

● لطفاً بعد از قطع برق به مدت حداقل 5 دقیقه ، برق را بررسی کنید.حتی اگر برق خاموش باشد ،

ولتاژ بالا ممکن است در داخل سروو درایو باقی بماند.بنابراین ، به ترمینال برق داخل دست نزنید

5 دقیقه بعد از قطع برق ، در غیر این صورت ممکن است باعث برق گرفتگی شود.

● هنگام تعویض درایو سروو ، لطفاً از پارامترهای کاربر درایور سرو که قبلاً جایگزین شده اند ، نسخه پشتیبان تهیه کنید

جایگزین شده و نسخه پشتیبان را به سروو درایو جدید منتقل کرده و سپس عملیات را مجدداً راه اندازی کنید ،

در غیر این صورت ممکن است دستگاه آسیب ببیند.

تجهیزات جانبی:

	نام لوازم جانبی	تصویر
قطعات یدکی سانداندارد	ترمینال برق		سازگار با درایو ساختار E1 ، E2
	پلاگین رمزگذار Cn3		پلاگین رمزگذار در سمت درایور
	پلاگین ترمینال کنترل Cn4		پایانه های سیگنال ورودی/خروجی ، سیم کشی کاربر
	خط اتصال رمزگذار		طول استاندارد کابل 3 ، 5 ، 8 ، 10 ، 13 ، 15 متر است نیازها ارائه اتصال مستقل
	خط قدرت		طول استاندارد کابل 3 ، 5 ، 8 ، 10 ، 13 ، 15 متر است نیازها ارائه اتصال مستقل
	خط نظارت بر درایو		نرم افزار را برای نظارت از راه دور و به روز رسانی سیستم عامل متصل کرده و تنظیم کنید
خرید قطعات یدکی	کابل آداپتور USB به RS232		در صورت لزوم ، خود خرید کنید
	خط ارتباطی اترنت		در صورت لزوم ، خود خرید کنید

گواهینامه ها
1. CE (استاندارد ایمنی اتحادیه اروپا) ؛
2. IEC/EN61800-5-1: 2007 (الزامات ایمنی برای برق ، حرارت و انرژی در بخش 5-1 از
سیستم راننده برقی با سرعت متغیر) ، مطابق با استاندارد ملی GB12668.501-2013 ؛
3 ، IEC / EN61800-3: 2004 + A1 (کنترل سرعت سیستم برقی راننده قسمت 3 سازگاری الکترومغناطیسی
استانداردها و روشهای آزمایشی خاص آن) ، مطابق با استاندارد ملی GB12668.3-2012.

بررسی کیفیت:
چهار بار آزمایش تولید
دو بار 24 ساعته تست
بازرسی 100٪ قبل از حمل و نقل

زمان تحویل و نحوه ارسال

1. برای سفارش کوچک ما همیشه می توانیم ظرف 1 هفته تحویل دهیم.
2. محصولات ما را می توان از طریق هوا ، زمین یا دریا حمل کرد.
