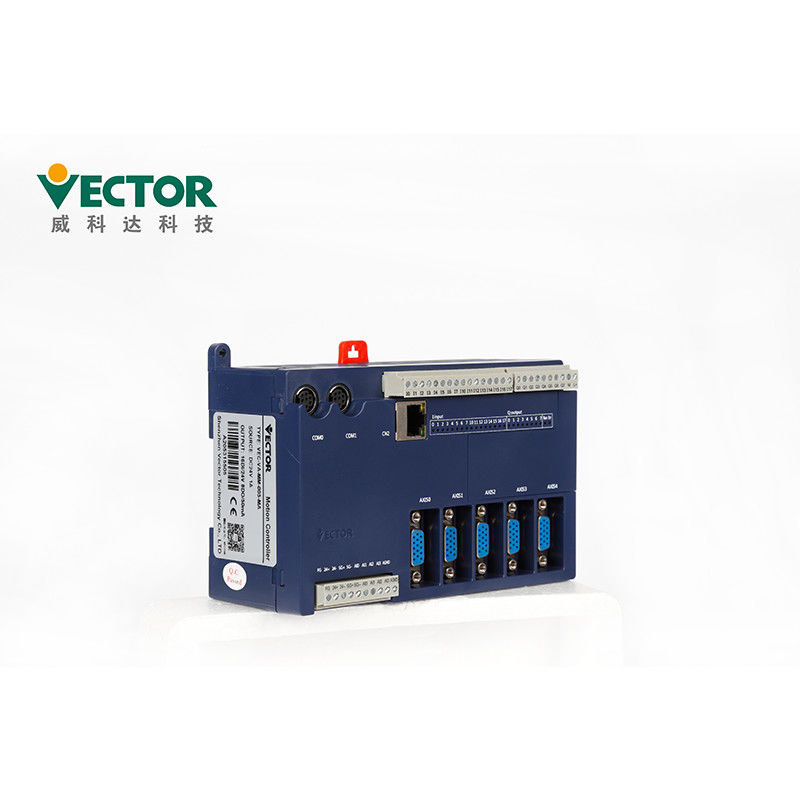

16 DI 8 DO 5 Axis CanOpen Motion Controller for Rotary Knife Machine Cutting
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Vector |
| گواهی: | CE |
| شماره مدل: | VEC-VA-MP-005-MA |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 کیت |
|---|---|
| قیمت: | To Be Discussed |
| جزئیات بسته بندی: | 176 * 165 * 78 میلی متر |
| زمان تحویل: | 3-5 روز کاری |
| شرایط پرداخت: | L / C ، T / T ، Western Union |
| قابلیت ارائه: | 500-1000 کیت / ماه |
|
اطلاعات تکمیلی |
|||
| ابزار برنامه نویسی: | چندگانه | زبان: | IEC61131-3 5 زبان استاندارد |
|---|---|---|---|
| محور: | 5 محور | گواهینامه ها: | CE & Rohs |
| حالت کنترل: | CanOpen / Analog / Pulse | من / او: | 16 DI + 8 انجام دهید |
| واحدهای انبساط: | IO ، AD ، PT100 | کاربرد: | دستگاه برش |
| برجسته: | کنترل کننده حرکت 16 DI CanOpen ، کنترل کننده حرکت 5 محور CanOpen ، کنترل کننده حرکت 8 محور DO 5,5 Axis CanOpen Motion Controller,8 DO 5 Axis Motion Controller |
||
توضیحات محصول
برنامه نویسی MULTIPROG CanOpen 5 Axis Motion Controller برای دستگاه برش چاقو دوار
کنترل کننده حرکت سری VA از ابزار برنامه نویسی MULTIPROG استفاده می کند و از 5 برنامه نویسی پشتیبانی می کند
زبان های استاندارد بین المللی IEC61131-3 ، دسترسی به برنامه نویسان برنامه را آسان می کند
آغاز شده.این کنترل کننده حرکت از سه نوع رابط پشتیبانی می کند: نبض ، آنالوگ و CanOpen برای حرکت
کنترل. کنترل کننده حرکت سری VA دارای 5 رابط سخت افزاری محور سروو استکه می تواند آنالوگ را اتخاذ کند
کنترل حلقه بسته یا کنترل حلقه نیمه بسته پالس. کنترل کننده حرکت VA یک راه حل یک مرحله ای را فراهم می کند ،
پشتیبانی از گسترش محلی IO ، اترنت ، سریال ؛پشتیبانی از کنترل چند وظیفه در زمان واقعی ، و پیشرفت کرده است
و آسان برای استفاده از ابزارهای شبیه سازی ، و ادغام بلوک های عملکرد کنترل حرکت غنی (از جمله اختصاصی
ماژول برای صنعت) ، تنظیم پارامتر راحت است و شامل هموار سازی سرعت است
هنگام تغییر بلوک عملکرد منحنی.منحنی سرعت عملکرد بادامک چند جمله ای درجه 5 است
منحنی S ؛چرخه کنترل حرکت 6 محور سروو (از جمله محور مجازی) 500 ما کوچک است.این محصول در واقع
پیشرو در محصولات کنترل کننده حرکت غیر اتوبوس.
ویژگی های محصولات
| محصولات | Pulse Master Station 8 Axis Motion Controller |
| نام تجاری | بردار |
| شماره مدل | VEC-VA-SP-008-A |
| محور | 8 محور |
| ابزار پروگرمینگ | چندگانه |
| زبان برنامه نویسی | IEC61131-3 |
| واحدهای توسعه | IO Expansion ، Digital ، Analog ، PT100 ترموکوپل ، وزن |
| پروتکل های ارتباطی | نبض |
با تشکر از رابط کاربری عالی MULTIPROG بین انسان و ماشین ، فقط چند مرحله آسان برای ایجاد یک پروژه وجود دارد.
در این بخش نحوه نصب نرم افزار MULTIPROG ، همه رابط نرم افزار ، نصب شده است
به تنظیمات استفاده نهایی MULTIPROG معرفی شده است.
نصب و راه اندازی نرم افزار MULTIPROG
1) فایل نصب MULTIPROG را از حالت فشرده خارج کنید."X" و "Y" در نام پوشه اعداد هستند.بعد از
از حالت فشرده سازی ، فایلی با نام "MULTIPROGX.XXBuiIdYYY" ایجاد خواهد شد که شماره نسخه را نشان می دهد
بسته نصبپوشه را باز کنید ، همانطور که نشان داده شده است
2) برای باز کردن "" 我 自动 安装 "همانطور که نشان داده شده است ، دوبار کلیک کنید
3) در کادر گفتگوی پاپ آپ ، همانطور که نشان داده شده است ، "I accpet .........." را علامت بزنید.
4) مسیر نصب را انتخاب کنید ، کاربر می تواند آن را انتخاب کند ، در اینجا پیش فرض را انتخاب کنید ، "بعدی" را مانند تصویر کلیک کنید
5) روی Install کلیک کنید ، سپس منتظر اتمام نصب باشید ، ممکن است مراحل نصب طول بکشد
مدتی ، همانطور که نشان داده شده است.
6) برای تکمیل نصب نرم افزار برنامه نویسی MULTIPROG همانطور که نشان داده شده است ، "پایان" را کلیک کنید.
7) برای شروع MULTIPROG روی نماد دوبار کلیک کنید.اگر نماد روی دسک تاپ شما نشان داده نشود ، همچنین می توانید
برای شروع از "Start Menu" "" برنامه "" "PHOENIX CONTACT Software" "MULTIPROG 5.51 Express" استفاده کنید.
ارائه رابط برنامه نویسی MULTIPROG
بعد از باز کردن MULTIPROG ، می توانید ببینید که فقط یک مرز اصلی دارد.با توجه به عملکرد ،
همانطور که نشان داده شده است ، به مناطق مختلفی تقسیم می شود.
آ.پاک کردن ساختار برنامه نویسی ، زبان برنامه نویسی استاندارد
باز تلفیق متقابل بین FBD ، LD و IL پشتیبانی کنید و از برنامه نویسی ترکیبی پشتیبانی کنید
جپشتیبانی از زبان های برنامه نویسی IEC61131-3: FBD ، LD ، IL ، ST و SFC
مدل برنامه نویسی با استاندارد IEC61131-3
1) نرم افزار برنامه نویسی MULTIPROG که توسط کنترل کننده حرکتی VA استفاده می شود دارای یک زبان برنامه نویسی است
و ساختار برنامه مطابق با سیستم برنامه نویسی IEC 61131-3.در IEC 61131-3 ،
ایجاد برنامه ها و پروژه ها در واحد سازمان برنامه (POU) انجام می شود.واحد POU تشکیل شده است
از سه بخش: PROGRAM ، FUNCTIONBLOCK و FUNCTION.این جایگزین پنج بلوک عملکردی OB ، PB ، DB ،
SB و FB از زبان برنامه نویسی PLC سنتی.کارآمد تر و خلاصه تر همانطور که نشان داده شده است.
2) IEC 61131-3 مدل نرم افزار برنامه نویسی توسط ساختار سلسله مراتبی نشان داده شده است ، همانطور که در زیر نشان داده شده است ، نرم افزار است
مدل رابطه بین بخشهای مختلف ، از جمله پیکربندی ، منبع ، وظیفه ، برنامه را توصیف می کند
واحد سازمانی ، متغیرهای جهانی ، پیکربندی I / O و غیره.فرآیند برنامه نویسی می تواند یک برنامه پیچیده را برنامه ریزی کند ،
یا به تعدادی از ماژول های کوچک تقسیم می شود همچنین می تواند همزمان چندین برنامه جداگانه را اجرا کند ،
یا برنامه را به تعداد زیادی از وظایف برای انجام ، بهبود مدولار بودن و بهره وری روش های عملیاتی همانطور که نشان داده شده است.

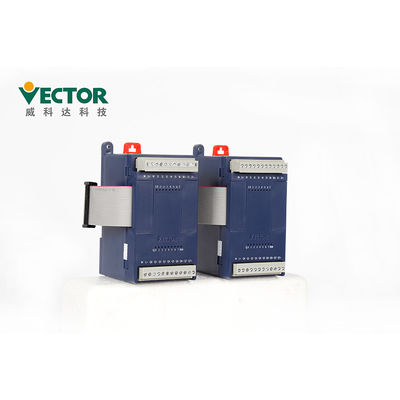

واحدهای توسعه
ماژول توسعه IO میزبان کنترل کننده حرکت Vikeda عمدتا دارای 8IO ، 16I و 16O است.8IO به این معنی است که
ماژول توسعه دارای 8 پورت ورودی دیجیتال و 8 پورت خروجی دیجیتال (خروجی نوع ترانزیستور) است.16 منظور من این است
ماژول توسعه دارای 8 پورت ورودی دیجیتال و 8 پورت خروجی دیجیتال (خروجی ترانزیستور) است.16 پورت DI؛16O
به این معنی است که ماژول توسعه دارای 16 پورت DO (خروجی ترانزیستور) است.از بین آنها می توان DI و DO را انتخاب کرد
از طریق جامپرها روی میزبان کنترل کننده حرکت ، انواع NPN و PNP را انتخاب کنید
دمای محیطی که این محصول در آن استفاده می شود -10 درجه سانتی گراد تا + 40 درجه سانتی گراد است.برای کار طولانی مدت ،
توصیه می شود دمای محیط زیر 40 درجه سانتیگراد باشد.اگر دمای محیط بیش از حد باشد
+ 40 درجه سانتیگراد ، لطفاً آن را در مکانی با تهویه مناسب قرار دهید تا از قابلیت اطمینان محصول اطمینان حاصل کنید.اگر این محصول در نصب شده باشد
یک جعبه توزیع ، اندازه و شرایط تهویه جعبه توزیع باید به گونه ای باشد که همه داخلی باشد
دستگاه های الکترونیکی در معرض خطر گرم شدن بیش از حد نیستند و باید به این موضوع توجه شود
لرزش دستگاه بر دستگاههای الکترونیکی جعبه توزیع تأثیر می گذارد.علاوه بر این
شرایط استفاده شامل موارد زیر است:
⑴ مکانهایی که فاقد دستگاههای گرمایشی هستند.
⑵ مکانهای فاقد قطرات آب ، بخار ، گرد و غبار و گرد و غبار روغنی.
⑶ مکانهایی که هیچ گاز خورنده ، گاز قابل اشتعال یا مایع وجود ندارد.
⑷ مکانهایی بدون غبار شناور و ذرات فلزی ؛
place مکانی محکم و بدون لرزش ؛
مکانی بدون تداخل صدای الکترومغناطیسی.
واحدها و عملکردهای مختلف
| مدل | تابع |
| VEC-VA-EX-8IO | ورودی دیجیتال 8 کاناله ، ماژول خروجی دیجیتال 8 کاناله ؛نوع خروجی خروجی ترانزیستور است |
| VEC-VA-EX-16I | 16 ماژول ورودی دیجیتال |
| VEC-VA-EX-16O | 16 ماژول خروجی دیجیتالنوع خروجی خروجی ترانزیستور است |
| VEC-VA-EX-4XA-B | 4 کانال ورودی AD ، 4 کانال ماژول خروجی DA ؛وضوح 12 بیتی است ، ورودی AD می تواند از طریق نرم افزار به 0 ~ 5V ، 0 ~ 10V ، ± 10V و 0 ~ 20mA پیکربندی شود ، خروجی DA را می توان به 0 ~ 5V ، 0 ~ 10V ، ± 10V پیکربندی کرد |
| VEC-VA-EX-4PT-B | ماژول ورودی سه سیمه سه سیمه PT100 ؛دامنه دما -200 ~ + 600 ، 1 میلی آمپر منبع درایو ثابت ، 0.1 accuracy دقت اندازه گیری |
| VEC-VA-EX-4TC-B | ماژول ورودی ترموکوپل 4 کاناله؛تا 8 نوع ترموکوپل ، تشخیص زوج خراب ، دقت اندازه گیری 0.1 ℃ را پشتیبانی می کند |
| VEC-VA-EX-2WT-B | ماژول توزین 2 کاناله ؛مقادیر چند ویژگی به صورت اختیاری و با وضوح 24 بیتی نمونه برداری می شود |
بسته بندی و حمل و نقل
| جزئیات بسته بندی کنترل کننده حرکت | |||||
| محصولات | VA Motion | گسترش VA | VE Motion | VE Expansion (32) | VE Expansion (76) |
| Ctnاندازه | 78 * 165 * 165 | 127 * 75 * 70 | 69 * 128 * 128 | 78 * 176 * 164 | 786 316 * 164 * |
زمان تحویل
| تعداد | 1-5 کیت | 50-100 کیت | 200-500 کیت |
| زمان تحویل | در 3 روز | 5-10 روز | 15-25 روز |
1. برای سفارشات کوچک ، ما همیشه می توانیم ظرف 1 هفته تحویل دهیم.
2. محصولات ما را می توان از طریق هوا ، زمین یا دریا حمل کرد.
گواهینامه های CE & ROHS
