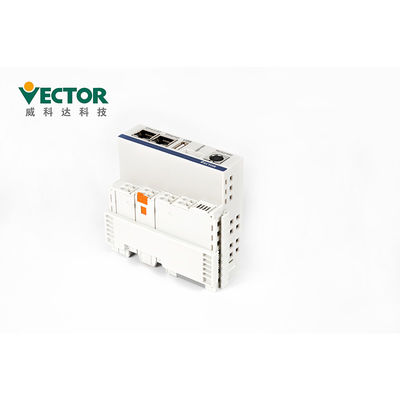

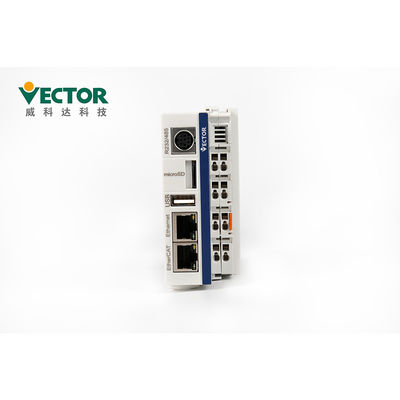

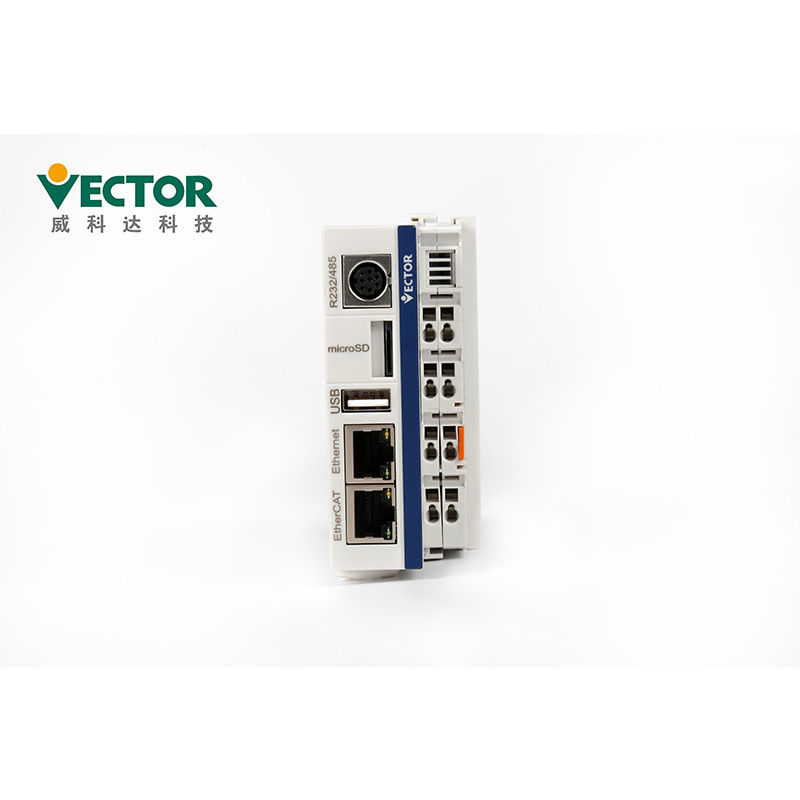

1.2GHZ قابل کنترل موتور پله ای RS485 / 232 با 32 محور
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Vector |
| گواهی: | CE |
| شماره مدل: | VEC-VE-MU-AN-32-SMB |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 کیت |
|---|---|
| قیمت: | To Be Discussed |
| جزئیات بسته بندی: | 144 * 128 * 69 میلی متر ، 176 * 164 * 78 میلی متر ، 316 * 164 * 78 میلی متر |
| زمان تحویل: | 3-5 روز کاری |
| شرایط پرداخت: | L / C ، T / T ، Western Union |
| قابلیت ارائه: | 500-1000 کیت / ماه |
|
اطلاعات تکمیلی |
|||
| برنامه نویسی نیز: | CODESYS | زبان: | IEC61131-3 استاندارد |
|---|---|---|---|
| محور: | 32 محور | انبساط: | IO ، دیجیتال ، آنالوگ ، رمزگذار ، ترموکوپل ، ترکیبی |
| گواهینامه ها: | CE ، FCC | پروتکل های ارتباطی: | اتوبوس EtherCAT |
| فرکانس: | 1.2 گیگاهرتز | توابع ارتباطی: | RS485 ، اترنت و USB |
| برجسته: | کنترل کننده موتور پله ای 1.2GHZ قابل برنامه ریزی ، کنترلر موتور پله ای RS485/232 ، کنترل موتور سروو 1.2GHZ PLC,RS485/232 Programmable Stepper Motor Controller,1.2GHZ PLC Servo Motor Control |
||
توضیحات محصول
1.2GHZ RS485/232 کنترل کننده حرکت با 32 محور و 16 واحد توسعه ورودی/خروجی
کنترل کننده حرکت VE از بستر برنامه نویسی CODESYS استفاده می کند که از PLCopen به طور کامل پشتیبانی می کند
مشخصات و اجازه می دهد تا کاربر به بسیاری از کتابخانه های عملکرد استاندارد مراجعه کند.زبان سطح بالا
روش برنامه نویسی تولید کنندگان و کاربران PLC را آسان می سازد که اختصاصی خود را توسعه دهند
بلوک های تابع و کتابخانه های آموزشی ، و وام گرفتن برنامه های کنترل مشابه برای تشکیل صنعت خاص
"بسته های فرآیندی" ، که می تواند کارایی برنامه نویسی کاربر را به میزان قابل توجهی بهبود بخشد.
ویژگی های محصولات
| محصولات | کنترل کننده حرکت 1.2GHZ RS485/232 |
| نام تجاری | بردار |
| شماره مدل | VEC-VE-MU-AN-32-SMB |
| محور | 32 محور |
| ابزار برنامه ریزی | CODESYS |
| زبان برنامه نویسی |
پشتیبانی از زبان های برنامه نویسی IEC61131-3: FBD ، LD ، IL ، ST ، SFC و CFC |
| فرکانس اصلی | 1.2 گیگاهرتز |
| واحدهای توسعه | دیجیتال ، آنالوگ ، رمزگذار ، ترموکوپل ، ترکیبی |
| پروتکل های ارتباطی | اتوبوس EtherCAT |
نحو مشخصات IEC 61131-3 مجموعه ای از مکانیسم ها را برای پیاده سازی قابل برنامه ریزی ارائه می دهد
کنترل کننده ها در سیستم عامل های مختلفاز طریق برنامه ریزی و طراحی مدولار ، مشخصات تقسیم می شود
اقدامات را به دو بخش کنترل کنید: عملیات منطقی و اقدامات سخت افزاری.بخش منطقی نحو را متحد می کند
در IEC 61131-3 در قالب توصیف رایج تعریف شده و آن را پیاده سازی می کند ، در حالی که اقدامات سخت افزاری هستند
طراحی شده با یک کتابخانه سیستم عامل اختصاصی برای هر سخت افزار ، که به منطق کنترل اجازه می دهد از سخت افزار استفاده کند
منابع در هر پلت فرم هدفاین طراحی به تراشه های مختلف کنترل اجازه می دهد تا اقدامات کنترلی را اجرا کنند
طراحی شده در نحو IEC 61131-3 ، و طراحان فقط نیاز به یادگیری نحو IEC 61131-3 برای استفاده دارند
تراشه های کنترل پشتیبانی شده برای طراحی کنترل کننده قابل برنامه ریزی.استاندارد IEC 61131-3 شش را تعریف می کند
زبانهای برنامه نویسی استاندارد:
(لیست دستورالعمل ، IL)
(نمودار نردبان ، LD)
(نمودار بلوک عملکرد ، FBD)
(زبان متن ساخت یافته ، STL)
(نمودار عملکرد متوالی ، SFC)
(نمودار عملکرد پیوسته ، CFC)
یک نمودار کلی از ادغام معماری کنترلر VE در زیر نشان داده شده است:
نرم افزار CODESYS:
نرم افزار CODESYS نرم افزاری استاندارد برای توسعه و کاربرد VE است
محصولات کنترل کننده حرکت قابل برنامه ریزیبستر نرم افزاری CODESYS VE را ارائه می دهد
کنترل کننده ها با پیکربندی کامل ، برنامه نویسی ، اشکال زدایی ، نظارت
محیطی انعطاف پذیر و آزاد برای مدیریت زبان قدرتمند IEC.
نرم افزار CodeYS مدیریت مهندسی و تجهیزات را قادر می سازد ،
تنظیمات زیر را برای محصولات کنترلر VE ارائه می دهد:
پیکربندی CPU ؛
پیکربندی ماژول ورودی/خروجی ؛
اتوبوس EtherCAT ؛
اتوبوس ModbusRTU/ModbusTCP ؛
برنامه نویسی استاندارد (مطابق با IEC61131-3).
پشتیبانی از هر شش زبان برنامه نویسی: Structured Text (ST) ، Function Block Chart
(FBD) ، لیست دستورالعمل (IL) ، Keystone (LD) ، نقشه عملکردهای متوالی (SFC) ، و
IEC61131-3 نقشه برنامه عملکرد گسترده زبان برنامه نویسی (CFC)
ویژگی های انعطاف پذیر و جامع کتابخانه ها را مسدود کرده و توسط کاربر تعریف می شود
کتابخانه ها
عملکرد شبیه سازی آفلاین ، نیازی به اتصال سخت افزار PLC ندارید ، کامل کنید
اشکال زدایی شبیه سازی برنامه
عملکرد عیب یابی عیب یابی هوشمند
خطاها را کامپایل کنید ، خطاهای برنامه نویسی را سریع پیدا کنید و گزارشات را تشخیص دهید
ردیابی نمونه
نمودار سری زمانی متغیر فرآیند ایجاد شده است
مدل محصولات:
| VEC-VE-MU-AN-08-SMB | فرکانس اصلی 0.4GHZ ، کنترل عملکرد 8 محور ، مطابق با استاندارد 61131-3 ، کتابخانه کنترل حرکت |
| VEC-VE-MU-AN-16-SMB | فرکانس اصلی 0.8GHZ ، کنترل عملکرد 16 محور ، مطابق با استاندارد 61131-3 ، کتابخانه کنترل حرکت |
| VEC-VE-MU-AN-32-SMB | فرکانس اصلی 1.2GHZ ، کنترل عملکرد 32 محور ، مطابق با استاندارد 61131-3 ، کتابخانه کنترل حرکت |
| VEC-VE-MU-AN-64-SMB |
فرکانس اصلی 1.6GHZ ، کنترل عملکرد 64 محور ، مطابق با استاندارد 61131-3 ، کتابخانه کنترل حرکت |
واحدهای توسعه
اتصال اتوبوس EtherCAT ، ماژول توسعه خروجی ورودی دیجیتال ، خروجی ورودی آنالوگ
ماژول انبساط ، ماژول توسعه ترموکوپل ، رمزگذار (با عملکرد پروب ،
می تواند پالس دیفرانسیل فاز AB را ارسال کند) ماژول توسعه ، ماژول توسعه ترکیبی.
واحد توسعه I/O:
ورودی DI 16 نقطه ای ، خروجی DO 16 نقطه ای (تعداد رمزگذار دو طرفه قابل ارتقا)
ورودی و خروجی می تواند NPN یا PNP باشد
بسته بندی و حمل و نقل
| جزئیات بسته بندی Motion Controller | |||||
| محصولات | VA Motion | VA Expansion | VE Motion | VE Expansion (32) | VE Expansion (76) |
| Ctnاندازه | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 78*316*164* |
زمان تحویل
| تعداد | 1-5 کیت | 50-100 کیت | 200-500 کیت |
| زمان تحویل | در 3 روز | 5-10 روز | 15-25 روز |
1. برای سفارش کوچک ما همیشه می توانیم ظرف 1 هفته تحویل دهیم.
2. محصولات ما را می توان از طریق هوا ، زمین یا دریا حمل کرد.
گواهینامه ها:
ما گواهینامه های CE و FCC را برای کنترلر Motion سری VE دریافت کردیم.
