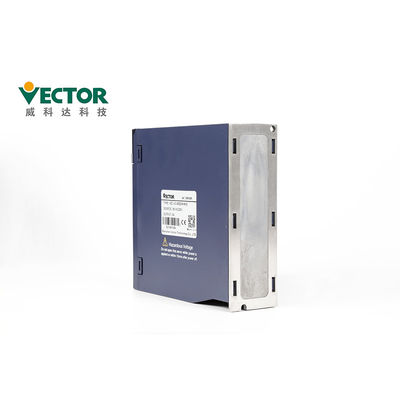

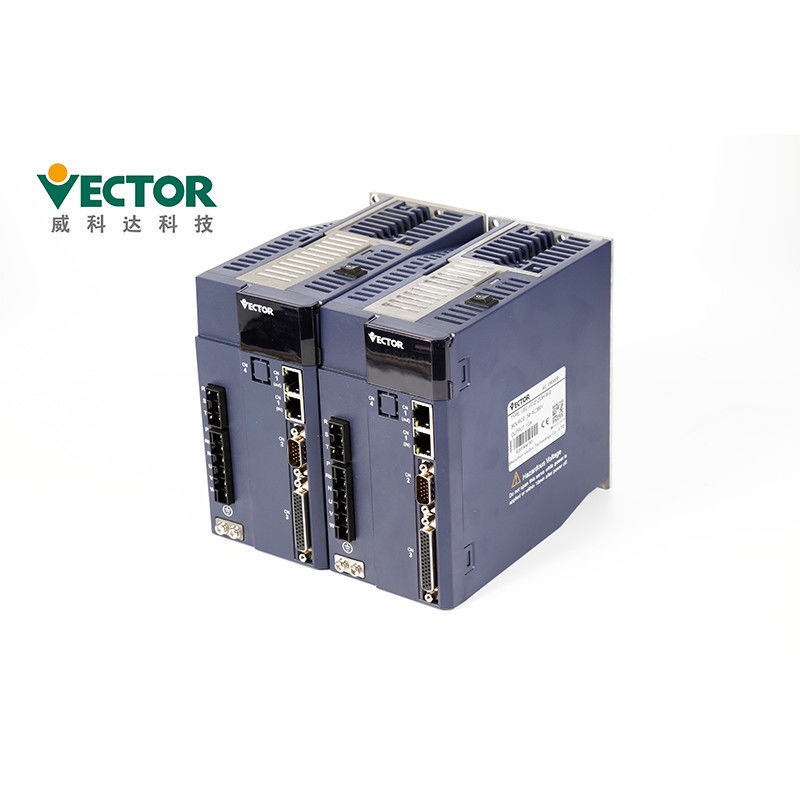

A4n Standard Universal Servo Drive EtherCAT 200W 400W 750W 1kw 1.5kw

توضیحات محصول

A4n Standard Servo Drives 200W 400W 750W 1kw 1.5kw Servo Motor Ethercat

سروو درایو دقیق با گشتاور بالا
توان 75 کیلو وات
سه فاز 380 ولت
CanOpen / EtherCAT
حالت کنترل گشتاور
رمزگذار مطلق 17 بیتی ؛

توضیحات محصولات


اقدامات احتیاطی نصب

the راننده را روی یک سکوی خشک و محکم نصب کنید.تهویه مناسب را حفظ کنید و

اتلاف گرما در هنگام نصب و حفظ زمین خوب.

● لطفا جهت جلوگیری از سو mal عملکرد در جهت مشخص شده نصب کنید.

● هنگام نصب ، اطمینان حاصل کنید که درایور سروو در فاصله مشخصی از قسمت داخلی قرار گرفته است

سطح کابینت و سایر دستگاه ها ، در غیر این صورت ممکن است باعث آتش سوزی یا نقص عملکرد شود.


● در هنگام نصب ، درهای مکش و اگزوز را مسدود نکنید و اجازه ورود اجسام خارجی را ندهید

داخل محصول وارد شود ، در غیر این صورت ممکن است به دلیل قدیمی شدن اجزای داخلی باعث سوunction عملکرد یا آتش سوزی شود.
objects اجسام سنگین را روی یا زیر این محصول قرار ندهید زیرا ممکن است منجر به آسیب شود.
● لطفا در محیط زیر نصب کنید:
1. مکان های بدون نور مستقیم خورشید ؛
2. مکانهایی که دمای محیط در محدوده 0 درجه سانتیگراد تا 55 درجه سانتیگراد باشد.
3. رطوبت نسبی در محدوده 0٪ تا 95٪ و بدون تراکم ؛
4. مکان های فاقد قطرات آب ، بخار ، گرد و غبار و گرد و غبار روغنی.
5. مکانهایی که دستگاه گرمای زیاد وجود ندارد.
6. سایت های گاز و مایعات غیر خورنده ، قابل اشتعال ؛
7. پاشیدن آب ، روغن و دارو آسان نیست ؛
8. مکانهایی که در معرض تابش رادیواکتیو قرار ندارند.
9. مکان های قوی و بدون لرزش ؛
10. مکانهایی که هیچ تداخل نویز الکترومغناطیسی وجود ندارد.


این پنل شامل 8 دکمه و 5 لوله دیجیتال است.از 8 دکمه فقط 5 عدد قابل استفاده است و

3 دکمه باقی مانده رزرو شده است.توابع کلی پنج دکمه در جدول زیر نشان داده شده است.

اقدامات احتیاطی سیم کشی

● توصیه می شود از یک فاز 220 ولت برای منبع تغذیه اصلی استفاده نکنید ،

که به دلیل کمبود فاز ممکن است به خازن الکترولیتی آسیب برساند.

during در هنگام روشن کردن سیم را عوض نکنید ، در غیر این صورت ممکن است باعث برق شود

شوک یا آسیب دیدگی

● لطفا سیم کشی یا بازرسی توسط تکنسین های حرفه ای انجام دهید ، در غیر این صورت

ممکن است باعث برق گرفتگی یا خرابی محصول شود.

● لطفا سیم و منبع تغذیه را به دقت تأیید کنید.مدار خروجی ممکن است به دلیل اتصال کوتاه باشد

خطاهای سیم کشی یا اعمال ولتاژهای مختلف.هنگام بروز خطای بالا ترمز کار نمی کند ،

که ممکن است منجر به آسیب مکانیکی یا صدمه شخصی شود.

cable کابل برق ورودی را به ترمینال های U ، V و W متصل نکنید

راندن.در غیر این صورت ، راننده سروو آسیب می بیند.

● هنگام سیم کشی ، کابل برق و کابل سیگنال را از همان لوله عبور ندهید و بسته بندی نکنید

آنها را با همفاصله این دو باید بیش از 30 سانتی متر باشد تا از تداخل جلوگیری شود.

term برای جلوگیری از نشت و کاهش تداخل سیستم ، ترمینال زمینی راننده باید زمین گیر شود ،

و قطر سیم زمین باید برابر یا بالاتر از خط منبع تغذیه باشد.

● هنگام اتصال منبع تغذیه AC و منبع تغذیه DC به واحد سروو ، به موارد مشخص شده متصل شوید

پایانه.عدم انجام این کار ممکن است منجر به سو mal عملکرد یا آتش سوزی شود.

● برای طول سیم کشی ، خط ورودی دستور تا 3 متر و رمزگذار است

خط تا 20 متر است.

● برای کابل سیگنال و کابل رمزگذار از یک کابل محافظ پیچ خورده استفاده کنید ، و

سپر را با یک انتهای واحد زمین بزنید.

term پایانه های U ، V ، W راننده و پایانه های U ، V و W موتور باید یکی یکی متصل شوند

با توجه به ناماگر اتصال اشتباه باشد ، موتور نمی تواند به طور عادی کار کند.

products محصولات معمولی باس DC به مقاومت های حساس به فشار و سیم کشی نیاز دارند

امن است

● لطفاً حداقل پس از 5 دقیقه خاموش بودن برق را بررسی کنید.حتی اگر برق خاموش باشد ، ولتاژ بالا

ممکن است درون درایو سروو باقی بماند.بنابراین ، ظرف 5 دقیقه پس از قطع شدن برق ، ترمینال برق را لمس نکنید

خاموش است ، در غیر این صورت ممکن است باعث برق گرفتگی شود.

● برق را مرتباً روشن / خاموش نکنید.هنگامی که لازم است

به طور مداوم برق را روشن / خاموش کنید ، لطفاً آن را 1 دقیقه یا کمتر کنترل کنید.از آنجا که بخش منبع تغذیه

درایور سروو دارای یک خازن است ، جریان شارژ بزرگ (زمان شارژ 0.2 ثانیه) در هنگام روشن / خاموش جریان می یابد

منبع تغذیهبنابراین ، اگر برق به طور مکرر روشن / خاموش باشد ، عملکرد اجزای اصلی مدار است

در داخل راننده سروو تخریب می شود.

when در هنگام شل بودن پیچ های بلوک ترمینال یا خاموش بودن کابل ، برق را وارد نکنید

سستدر غیر این صورت ممکن است باعث آتش سوزی شود.

. در غیر این صورت اقدامات محافظتی مناسب را در مکان های زیر انجام دهید

دستگاه ممکن است آسیب ببیند:

1- مکانهایی که به دلیل الکتریسیته ساکن باعث تداخل می شوند.

2. مکانی که یک میدان الکتریکی قوی یا یک میدان مغناطیسی قوی تولید کند.

3. مکانهایی که ممکن است تابش تابش وجود داشته باشد.

4. مکانی با سیم برق نزدیک.

تجهیزات جانبی:

	نام لوازم جانبی	تصویر
قطعات یدکی Satandard	ترمینال برق		با درایو ساختار E1 ، E2 سازگار شوید
	پلاگین رمزگذار Cn3		دوشاخه رمزگذار در سمت راننده
	پلاگین ترمینال کنترل Cn4		پایانه های سیگنال ورودی / خروجی ، سیم کشی کاربر
	خط اتصال رمزگذار		طبق استاندارد مشتری ، طول استاندارد کابل 3 ، 5 ، 8 ، 10 ، 13 ، 15 متر است نیاز دارد اتصال مستقل ارائه دهید
	خط قدرت		طبق استاندارد مشتری ، طول استاندارد کابل 3 ، 5 ، 8 ، 10 ، 13 ، 15 متر است نیاز دارد اتصال مستقل ارائه دهید
	خط نظارت بر درایو		نرم افزار را برای نظارت از راه دور و به روزرسانی میان افزار متصل و تنظیم کنید
خرید قطعات یدکی	کابل آداپتور USB به RS232		در صورت لزوم ، خرید خود را انجام دهید
	خط ارتباطی اترنت		در صورت لزوم ، خرید خود را انجام دهید

گواهینامه ها
1. CE (استاندارد ایمنی اتحادیه اروپا) ؛
2. IEC / EN61800-5-1: 2007 (الزامات ایمنی برای برق ، حرارت و انرژی در بخش 5-1 از
سیستم راننده برقی با سرعت متغیر) ، مطابق با استاندارد ملی GB12668.501-2013 ؛
3 ، IEC / EN61800-3: 2004 + A1 (کنترل سرعت سیستم راننده برقی قسمت 3 سازگاری الکترومغناطیسی
استانداردها و روشهای آزمون خاص آن) ، مطابق با استاندارد ملی GB12668.3-2012.

بررسی کیفیت:
چهار بار تست تولید
دو بار 24 ساعت تست
100 ection بازرسی قبل از حمل و نقل

زمان تحویل و راه حمل و نقل

1. برای سفارشات کوچک ، ما همیشه می توانیم ظرف 1 هفته تحویل دهیم.
2. محصولات ما را می توان از طریق هوا ، زمین یا دریا حمل کرد.
