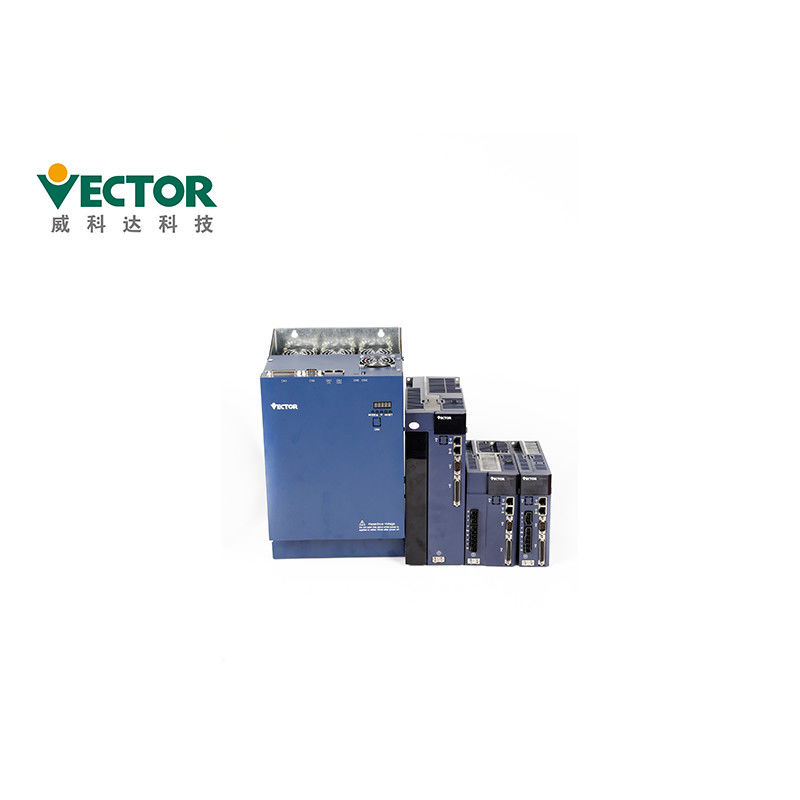

سروو درایو تک فاز 750 وات چند محوره با کابل 3M 5M
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Vector |
| گواهی: | CE |
| شماره مدل: | VEC-VC-06033H-M-EA |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 کیت |
|---|---|
| قیمت: | To Be Discussed |
| جزئیات بسته بندی: | 280 * 208 * 78 میلی متر ، 375 * 290 * 155 میلی متر |
| زمان تحویل: | 3-5 روز کاری |
| شرایط پرداخت: | T / T ، Western Union ، L / C |
| قابلیت ارائه: | 500 کیت در ماه |
|
اطلاعات تکمیلی |
|||
| ولتاژ: | 220 ولت | قدرت: | 0.75kw |
|---|---|---|---|
| فاز: | تک فاز | پروتکل های ارتباطی: | CanOpen / EtherCAT / CanOpen |
| رمزگذار: | رمزگذار مطلق Tamagawa 17 23 / 24bit؛ | دارای امتیاز فعلی: | 6A |
| ورودی خروجی: | نبض / آنالوگ | حالت کنترل: | موقعیت / سرعت / گشتاور |
| کاربرد: | دستگاه بسته بندی مواد غذایی | نام محصول: | سروو درایو 220 ولت 750 وات |
| برجسته: | سروو درایو چند محوره 750 وات ، سروو درایو چند محور تک فاز,Single Phase Multi Axis Servo Drive |
||
توضیحات محصول

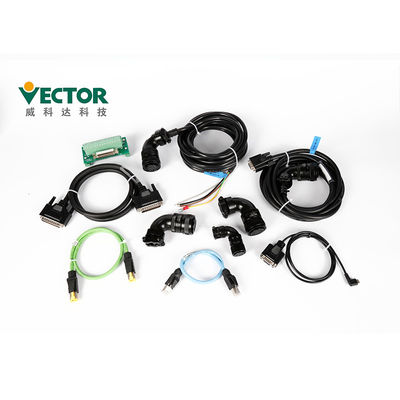

سروو موتور تک فاز 220 ولت 750 وات سروو با کابل 3M / 5M
توضیحات محصولات
| نام محصول | سروو درایو 220 ولت 750 وات |
| نام تجاری | بردار |
| شماره مدل | VEC-VC1-00623M-ME |
| قدرت | 0.75 کیلو وات |
| ورودی خروجی | نبض / آنالوگ |
| ولتاژ | 220 ولت |
| فاز | تک فاز |
| جریان دارای امتیاز | 6A |
| پروتکل های ارتباطی | CanOpen / EtherCAT / Modbus |
| رمزگذار | رمزگذار مطلق 17/23/24 بیتی ؛ |
اقدامات احتیاطی سیم کشی
● توصیه می شود از یک فاز 220 ولت برای منبع تغذیه اصلی استفاده نکنید ،
که به دلیل کمبود فاز ممکن است به خازن الکترولیتی آسیب برساند.
during در هنگام روشن کردن سیم را عوض نکنید ، در غیر این صورت ممکن است باعث برق شود
شوک یا آسیب دیدگی
● لطفا سیم کشی یا بازرسی توسط تکنسین های حرفه ای انجام دهید ، در غیر این صورت
ممکن است باعث برق گرفتگی یا خرابی محصول شود.
● لطفا سیم و منبع تغذیه را به دقت تأیید کنید.مدار خروجی
ممکن است به دلیل خطاهای سیم کشی یا اعمال ولتاژهای مختلف ، اتصال کوتاه شود.
هنگام بروز خطای فوق ، ترمز کار نمی کند ، که ممکن است منجر به آسیب مکانیکی یا صدمه شخصی شود.
cable کابل برق ورودی را به ترمینال های U ، V و W متصل نکنید
راندن.در غیر این صورت ، راننده سروو آسیب می بیند.
● هنگام سیم کشی ، کابل برق و کابل سیگنال را از همان عبور ندهید
لوله کنید ، و آنها را با هم بسته بندی نکنید.فاصله این دو باید بیش از 30 سانتی متر باشد تا از تداخل جلوگیری شود.
inal برای جلوگیری از نشت و کاهش ترمینال زمین راننده باید زمین باشد
تداخل سیستم و قطر سیم زمین باید همانند یا بالاتر از خط منبع تغذیه باشد.
● هنگام اتصال منبع تغذیه AC و منبع تغذیه DC به واحد سروو ، به ترمینال مشخص شده متصل شوید.
عدم انجام این کار ممکن است منجر به سو mal عملکرد یا آتش سوزی شود.
● برای طول سیم کشی ، خط ورودی دستور تا 3 متر و رمزگذار است
خط تا 20 متر است.
● برای کابل سیگنال و کابل رمزگذار از یک کابل محافظ پیچ خورده استفاده کنید ، و
سپر را با یک انتهای واحد زمین بزنید.
U پایانه های U ، V ، W درایور و پایانه های U ، V و W از
موتور باید مطابق نام یکی یکی متصل شود.اگر اتصال اشتباه باشد ، موتور نمی تواند به طور عادی کار کند.
products محصولات معمولی باس DC به مقاومت های حساس به فشار و سیم کشی نیاز دارند
امن است
● لطفاً حداقل پس از 5 دقیقه خاموش بودن برق را بررسی کنید.حتی اگر
برق خاموش است ، ممکن است ولتاژ بالا در داخل درایو سروو باقی بماند.بنابراین ، ترمینال برق درون را لمس نکنید
5 دقیقه پس از خاموش شدن برق ، در غیر این صورت ممکن است باعث برق گرفتگی شود.
● برق را مرتباً روشن / خاموش نکنید.هنگامی که لازم است
به طور مداوم برق را روشن / خاموش کنید ، لطفاً آن را 1 دقیقه یا کمتر کنترل کنید.از آنجا که بخش منبع تغذیه از
درایور سروو دارای یک خازن است ، جریان شارژ بزرگی (زمان شارژ 0.2 ثانیه) در طول منبع تغذیه روشن / خاموش جریان می یابد.
بنابراین ، اگر برق به طور مکرر روشن / خاموش باشد ، عملکرد اجزای اصلی مدار داخل درایور سروو است
تنزل خواهد یافت
when در هنگام شل بودن پیچ های بلوک ترمینال یا خاموش بودن کابل ، برق را وارد نکنید
سستدر غیر این صورت ممکن است باعث آتش سوزی شود.
. در غیر این صورت اقدامات محافظتی مناسب را در مکان های زیر انجام دهید
دستگاه ممکن است آسیب ببیند:
1- مکانهایی که به دلیل الکتریسیته ساکن باعث تداخل می شوند.
2. مکانی که یک میدان الکتریکی قوی یا یک میدان مغناطیسی قوی تولید کند.
3. مکانهایی که ممکن است تابش تابش وجود داشته باشد.
4. مکانی با سیم برق نزدیک.
| نصب و راه اندازی محیط الزامات |
فشار جو | 86 86 106kPa |
| رطوبت Mbient | 0 ~ 55 | |
| دمای محیط | 0 ~ 90٪ RH | |
| امتیاز IP | IP20 | |
| لرزش | 0 ~ 4.9m / s ^ 2 |
اقدامات احتیاطی نگهداری و بازرسی
while در هنگام روشن بودن سیم را عوض نکنید ، در غیر این صورت ممکن است باعث برق گرفتگی یا آسیب شود.
● لطفا سیم کشی یا بازرسی توسط تکنسین های حرفه ای انجام دهید ، در غیر این صورت
ممکن است باعث برق گرفتگی یا خرابی محصول شود.
● لطفاً حداقل پس از 5 دقیقه خاموش شدن برق را بررسی کنید.حتی اگر برق خاموش باشد ،
ولتاژ بالا ممکن است در داخل درایو سروو باقی بماند.بنابراین ، ظرف 5 دقیقه ترمینال برق را لمس نکنید
پس از خاموش شدن برق ، در غیر این صورت ممکن است شوک الکتریکی ایجاد کند.
● هنگام جایگزینی درایو سروو ، لطفاً از پارامترهای کاربر درایور سروو پشتیبان تهیه کنید تا قبل از آن جایگزین شود
جایگزین کنید ، و پشتیبان را به درایو سروو جدید منتقل کنید ، و سپس عملیات را دوباره راه اندازی کنید ، در غیر این صورت
دستگاه ممکن است آسیب ببیند.
سوالات دیگر:
Q1چگونه مدل مناسب را انتخاب کنیم؟
A: لطفاً نیاز خود را برای قدرت ، جریان ، ولتاژ دارای اعتبار تأیید کنید
گشتاور کنید و مدل مناسب را بر اساس لیست مدل ما انتخاب کنید.
Q2چگونه سیستم برنامه نویسی را تنظیم کنیم؟
A: درایو سروو ما از پروتکل های ارتباطات جهانی پشتیبانی می کند: Modbus / CANopen / EtherCAT ،
لطفا فقط برنامه نویسی را دنبال کنید تا تجربیات خود را دنبال کند.
گواهینامه ها
1. CE (استاندارد ایمنی اتحادیه اروپا) ؛
2. IEC / EN61800-5-1: 2007 (الزامات ایمنی برای برق ، حرارت و انرژی در بخش 5-1 از
سیستم راننده برقی با سرعت متغیر) ، مطابق با استاندارد ملی GB12668.501-2013 ؛
3 ، IEC / EN61800-3: 2004 + A1 (کنترل سرعت سیستم راننده برقی قسمت 3 سازگاری الکترومغناطیسی
استانداردها و روشهای آزمون خاص آن) ، مطابق با استاندارد ملی GB12668.3-2012.
بررسی کیفیت:
چهار بار تست تولید
دو بار 24 ساعت تست
100 ection بازرسی قبل از حمل و نقل
زمان تحویل و راه حمل و نقل
1. برای سفارشات کوچک ، ما همیشه می توانیم ظرف 1 هفته تحویل دهیم.
2. محصولات ما را می توان از طریق هوا ، زمین یا دریا حمل کرد.
| جزئیات بسته بندی Servo Drive | |||
| محصولات | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) |
| Ctnاندازه | 280 * 208 * 78 | 112 280 * 208 * | 375 * 290 * 155 |
