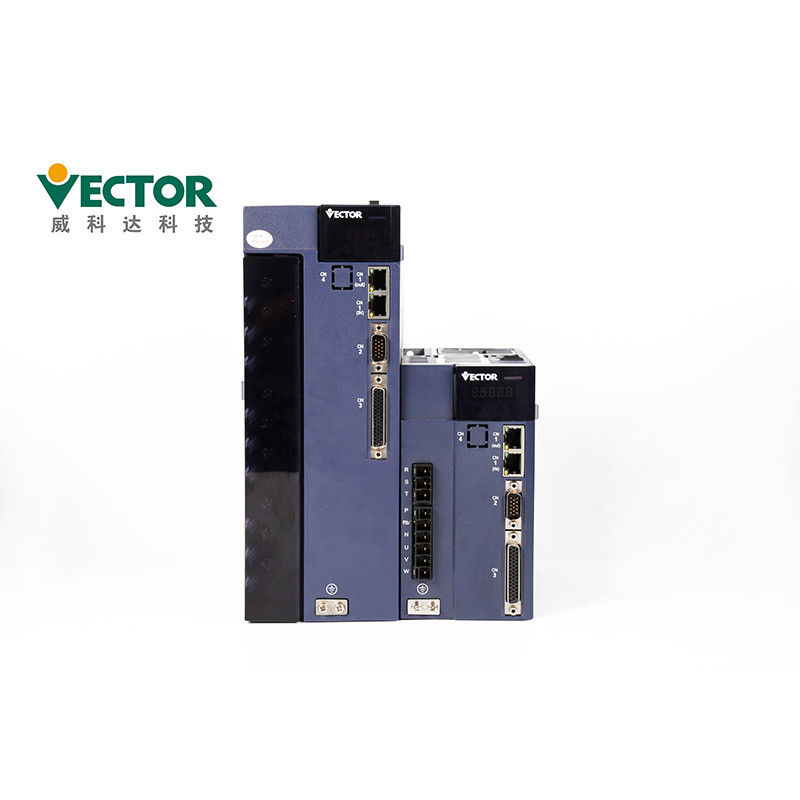

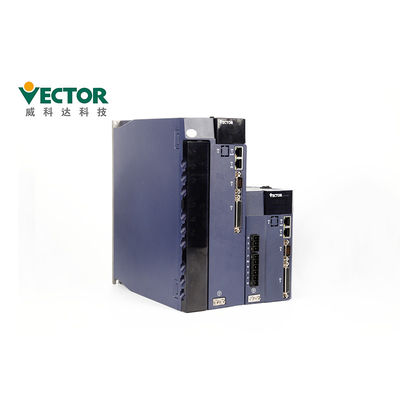

وکتور پالس ورودی AC سروو موتور موقعیت برنامه ریزی داخلی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Vector |
| گواهی: | CE |
| شماره مدل: | VEC-VC-02733H-ME |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 کیت |
|---|---|
| قیمت: | To Be Discussed |
| جزئیات بسته بندی: | 280 * 208 * 78 میلی متر ، 375 * 290 * 155 میلی متر |
| زمان تحویل: | 3-5 روز کاری |
| شرایط پرداخت: | T / T ، Western Union ، L / C |
| قابلیت ارائه: | 500 کیت در ماه |
|
اطلاعات تکمیلی |
|||
| ولتاژ: | 380 ولت | قدرت: | 11 کیلووات |
|---|---|---|---|
| فاز: | سه مرحله | پروتکل های ارتباطی: | Modbus / EtherCAT / CanOpen |
| رمزگذار: | 17/23/24 رمزگذار مطلق بیتی | دارای امتیاز فعلی: | 27A |
| ورودی: | نبض | حالت کنترل: | موقعیت / سرعت / گشتاور |
| کاربرد: | ماشین ساخت | ||
| برجسته: | درایور موتور سروو AC ورودی پالس ، بردار درایور موتور سروو AC 11KW ، درایو سروو AC موقعیت برنامه ریزی داخلی,Vector 11KW AC Servo Motor Driver,Internal Planning Position AC Servo Drive |
||
توضیحات محصول
وکتور پالس ورودی AC سروو موتور برنامه ریزی داخلی موقعیت
توضیحات محصولات
| نام محصول | درایور موتور سروو AC |
| نام تجاری | بردار |
| شماره مدل | VEC-VC-02733H-ME |
| قدرت 4 | 11 کیلو وات |
| ولتاژ | 380 ولت |
| فاز | سه فاز |
| جریان فعلی | 27A |
| پروتکل های ارتباطی | Modbus/CANopen/EtherCAT |
| رمزگذار | رمزگذار مطلق 17/23/24 بیت |
Servo Drive چگونه کار می کند؟مدل کنترل موقعیت مکانی ، مدل کنترل سرعت و مدل کنترل تروگ.
| ورودی فرمان نبض | نوع نبض | ورودی افتراقی ، جمع کننده را باز کنید |
| محدوده فرکانس | ورودی دیفرانسیل: 0-500 کیلوهرتز ، عرض نبض بیشتر از 1us جمع کننده باز: 0-300 کیلوهرتز ، عرض پالس بیشتر از 2.5us |
|
| حالت پالس | نبض + جهت ؛مزایای AB ؛CW+CCW ؛ | |
| ورودی آنالوگ | محدوده ولتاژ | -10 ولت تا 10 ولت |
| امپدانس ورودی | 10 کیلو وات |
توضیحات درایو سروو- جزئیات مربوط به سروو درایو ، نحوه انتخاب مدل درایو سروو و انجام نصب؟
این پنل شامل 8 دکمه و 5 لوله دیجیتال است.از 5 دکمه از 8 دکمه می توان استفاده کرد ، و
3 دکمه باقی مانده رزرو شده است.عملکردهای کلی پنج دکمه در جدول زیر نشان داده شده است.
| نام کلید | عملکرد کلیدی |
| PAR/ALM | تغییر حالت ، بازگشت به منوی قبلی |
| (اضافه کردن) | افزایش مقدار بیت چشمک زن دیجیتال LED |
| (کاهش) | مقدار رقم چشمک زن دیجیتال LED را کاهش دهید |
| STOP/RST | لوله LED چشمک زن را به سمت چپ حرکت می دهد.ارزش بالای داده ها را بررسی می کند بیشتر از 5 بیت ؛بازنشانی خطا ؛ عملکرد Fn را اجرا کنید |
| RD/WT | خواندن/نوشتن مقادیر پارامتر ؛ وارد صفحه fn شوید |
اقدامات احتیاطی سیم کشی
● توصیه می شود از منبع تغذیه اصلی 220 ولت تک فاز استفاده نکنید ،
که ممکن است به دلیل عدم وجود فاز به خازن الکترولیتی آسیب برساند.
during سیم کشی را هنگام روشن شدن تغییر ندهید ، در غیر این صورت ممکن است باعث برق شود
شوک یا آسیب
● لطفا سیم کشی یا بازرسی توسط تکنسین های حرفه ای انجام شود ، در غیر این صورت
ممکن است باعث برق گرفتگی یا خرابی محصول شود.
● لطفاً سیم کشی و منبع تغذیه را با دقت تأیید کنید.مدار خروجی
ممکن است به دلیل خطاهای سیم کشی یا اعمال ولتاژهای مختلف اتصال کوتاه شود.هنگام بروز خطای بالا ترمز کار نمی کند ، که ممکن است منجر به آسیب مکانیکی یا جراحت شخصی شود.
cable کابل برق ورودی را به پایانه های U ، V و W سیم وصل نکنید
راندن.در غیر این صورت ، درایور سرو آسیب می بیند.
● هنگام سیم کشی ، کابل برق و کابل سیگنال را از طریق آن عبور ندهید
لوله کنید و آنها را به هم متصل نکنید.فاصله بین این دو باید بیش از 30 سانتی متر باشد تا از تداخل جلوگیری شود.
term برای جلوگیری از نشت و کاهش ترمینال زمین راننده باید زمین باشد
تداخل سیستم ، و قطر سیم زمین باید برابر یا بالای خط منبع تغذیه باشد.
● هنگام اتصال منبع تغذیه AC و منبع تغذیه DC به واحد سروو ، به ترمینال مشخص شده وصل شوید.عدم انجام این کار ممکن است منجر به خرابی یا آتش سوزی شود.
● برای طول سیم کشی ، خط ورودی فرمان تا 3 متر و رمزگذار است
خط تا 20 متر
for برای کابل سیگنال و کابل رمزگذار ، از کابل محافظ جفت پیچ خورده استفاده کنید و
سپر را با یک سر تک بزنید
term پایانه های U ، V ، W راننده و پایانه های U ، V و W راننده
موتور باید مطابق نام یک به یک متصل شود.اگر اتصال آن اشتباه باشد ، موتور نمی تواند به طور عادی کار کند.
products محصولات رایج اتوبوس DC به مقاومت های حساس به فشار و سیم کشی نیاز دارند
امن است
● لطفاً بعد از قطع برق به مدت حداقل 5 دقیقه ، برق را بررسی کنید.حتی اگر
برق خاموش است ، ولتاژ بالا ممکن است در داخل سروو درایو باقی بماند.بنابراین ، تا 5 دقیقه پس از خاموش شدن برق ، به ترمینال برق دست نزنید ، در غیر این صورت ممکن است باعث برق گرفتگی شود.
the اغلب دستگاه را روشن/خاموش نکنید.وقتی لازم است
به طور مداوم روشن/خاموش کنید ، لطفاً آن را یک بار یا کمتر در 1 دقیقه کنترل کنید.از آنجا که بخش منبع تغذیه درایور سرو دارای یک خازن است ، جریان شارژ زیادی (زمان شارژ 0.2 ثانیه) در طول منبع تغذیه ON/OFF جریان می یابد.بنابراین ، اگر بارها و بارها روشن/خاموش شود ، عملکرد اجزای اصلی مدار در داخل درایور سرو کاهش می یابد.
when هنگامی که پیچ های بلوک ترمینال شل شده اند یا کابل خراب است ، از برق استفاده نکنید
شلدر غیر این صورت ، ممکن است باعث آتش سوزی شود.
otherwise در غیر این صورت اقدامات محافظتی مناسب را در مکان های زیر انجام دهید
ممکن است دستگاه آسیب ببیند:
1. مکانهایی که باعث ایجاد تداخل در اثر الکتریسیته ساکن می شوند.
2. مکانی که میدان الکتریکی قوی یا میدان مغناطیسی قوی تولید می کند.
3. مکانهایی که ممکن است تشعشع وجود داشته باشد.
4. مکانی با سیم برق در این نزدیکی هست.
گواهینامه ها
1. CE (استاندارد ایمنی اتحادیه اروپا) ؛
2. IEC/EN61800-5-1: 2007 (الزامات ایمنی برای برق ، حرارت و انرژی در بخش 5-1 از
سیستم راننده برقی با سرعت متغیر) ، مطابق با استاندارد ملی GB12668.501-2013 ؛
3 ، IEC / EN61800-3: 2004 + A1 (کنترل سرعت سیستم برقی راننده قسمت 3 سازگاری الکترومغناطیسی
استانداردها و روشهای آزمایشی خاص آن) ، مطابق با استاندارد ملی GB12668.3-2012.
بررسی کیفیت:
چهار بار آزمایش تولید
دو بار 24 ساعته تست
بازرسی 100٪ قبل از حمل و نقل
زمان تحویل و نحوه ارسال
1. برای سفارش کوچک ما همیشه می توانیم ظرف 1 هفته تحویل دهیم.
2. محصولات ما را می توان از طریق هوا ، زمین یا دریا حمل کرد.
| تعداد | 1-5 کیت | 50-100 کیت | 200-500 کیت |
| زمان تحویل | در 3 روز | 5-10 روز | 15-25 روز |
| جزئیات بسته بندی Servo Drive | |||||
| محصولات | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctnاندازه | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
